A la espera de la salida de las HD 8000, AMD dispone en el mercado de auténticas maravillas con un rendimiento fuera de toda duda. La Asus Matrix HD 7970 Platinum es una edición especial que el fabricante enmarca en su serie gamer RoG, con una edición especial que incorpora 3 GB de memoria GDDR5 y unos valores de núcleo y memorias subidos de fábrica. Son varias las características de esta gráfica que la hacen única, como botones para modificar automáticamente el voltaje, un botón de reinicio seguro y opción turbo para el sistema Direct CU; una de las gráficas mononúcleo más rápidas actualmente.

Producto cedido por Asus

Especificaciones del producto

Presentación y vista en detalle

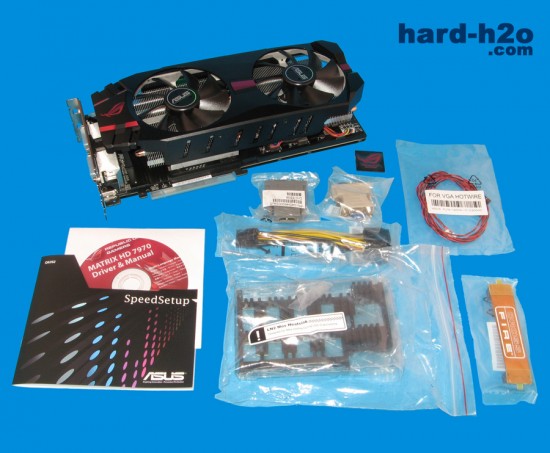

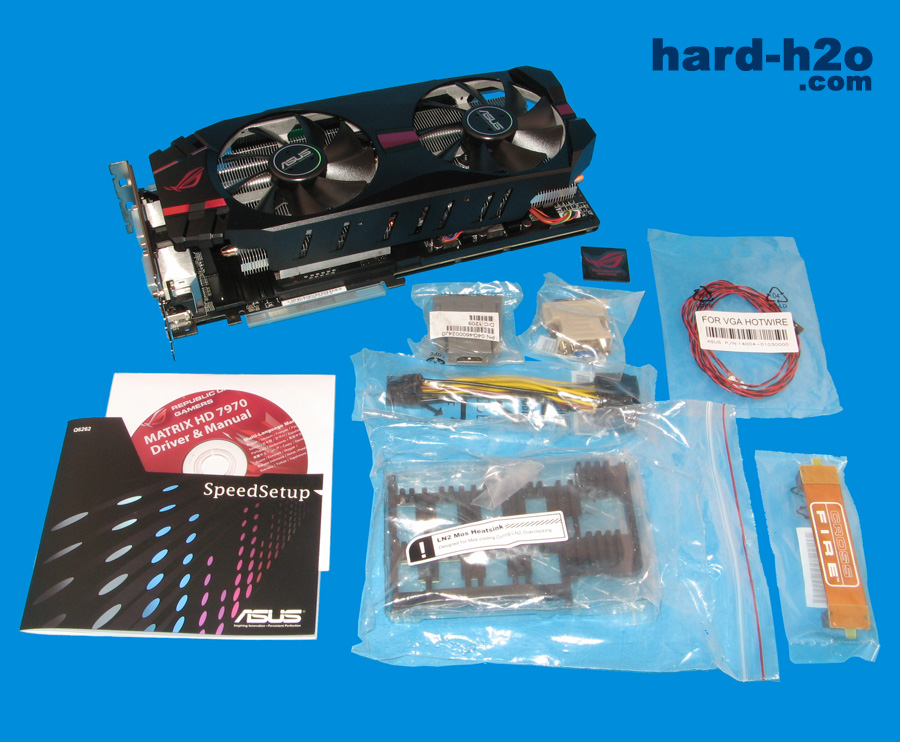

El contenido de la gráfica se aleja un poco del común ya que vienen varios elementos significativos. Se entrega además un puente CrossFire, dos adaptadores DVI, uno HDMI y otro D-Sub, cable en Y PCI-Express y una guía de uso para las herramientas de overclock. No olvidemos los cables Hotwire mediante los cuales podremos controlar voltaje conectando a una placa Asus compatible (de la serie RoG) dichos cables y usando aplicaciones con soporte nartivo, como Asus AI Suite II.

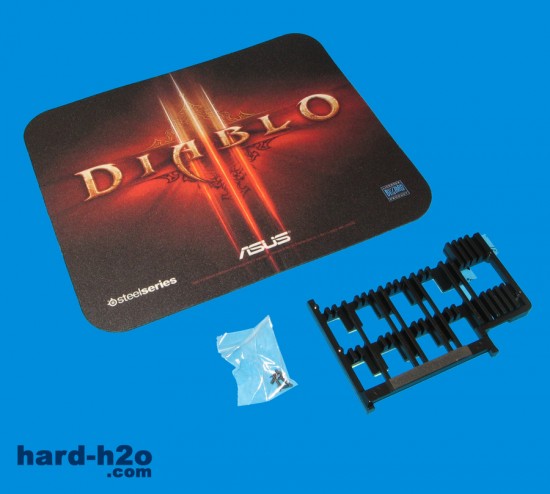

Además como extra se incluye una alfombrilla del juego Diablo 3 y unos disipadores para los mosfets en caso de usar refrigeración líquida, por lo que los transistores quedarán adecuadamente refrigerados.

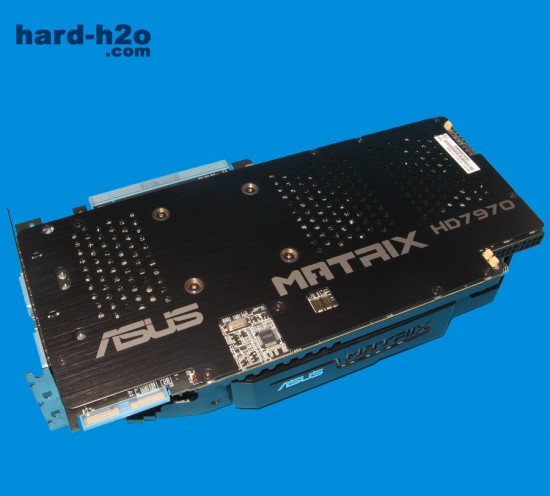

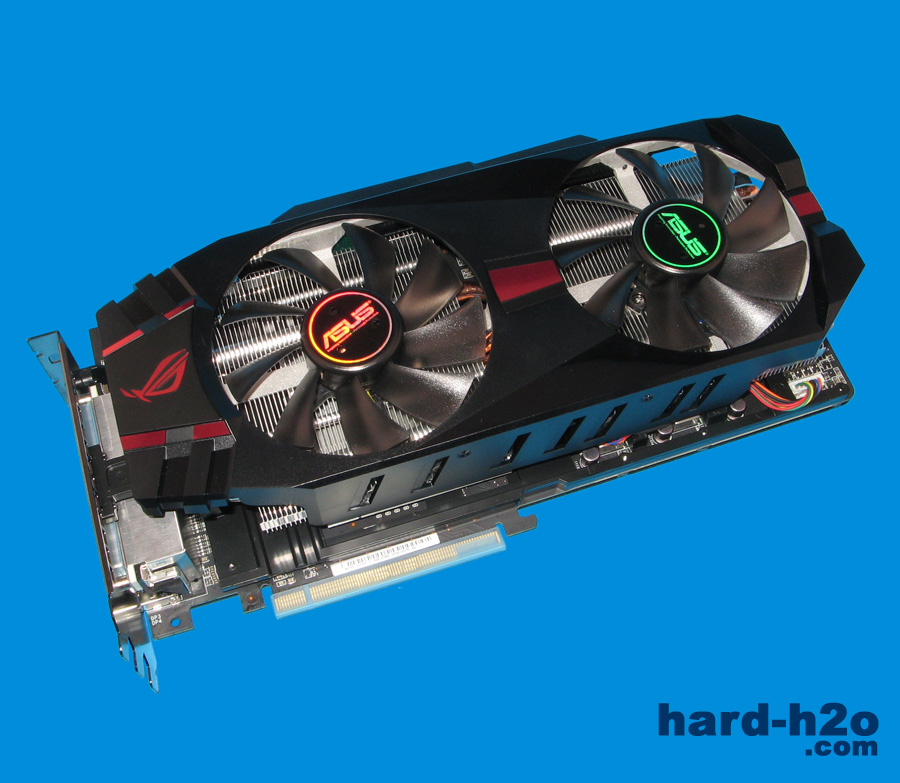

Esta gráfica monta el sistema de refrigeración de Asus Direct CU, con dos ventiladores de 10 cm de diámetro con un enorme disipador de aluminio con heatpipes de cobre que se encargará de disipar todo el calor generado por esta gráfica, que no es poco por su alto TDP, 250 W.

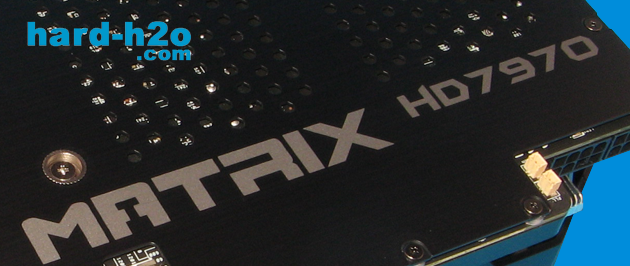

Los dos conectores amarillos que observamos en el lateral derecho los usaremos para los cables Hotwire, para conectar a una placa ASUS con esa tecnología y así poder controlar el voltaje de la gráfica desde aplicaciones como AI Suite. Tiene también en la placa y de forma accesible puntos de toma de voltaje para medir con voltímetro el voltaje.

Conectividad y overclocking

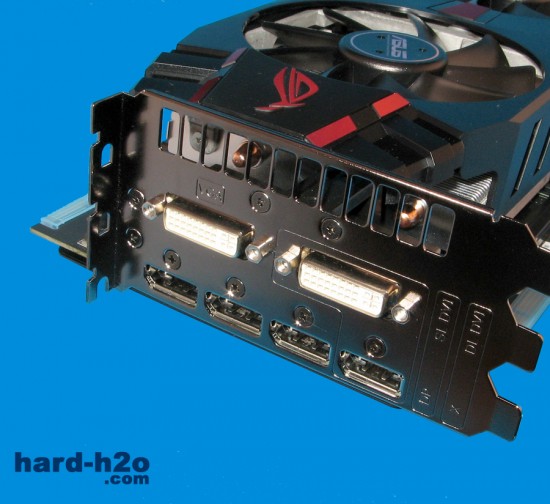

Disponemos de un total de 6 entradas, por lo tanto, la gráfica admite configuración de 6 monitores. Dos entradas DVI y cuatro DisplayPort. En caso de usar una conexión D-Sub o HDMI, deberemos usar los adaptadores correspondientes.

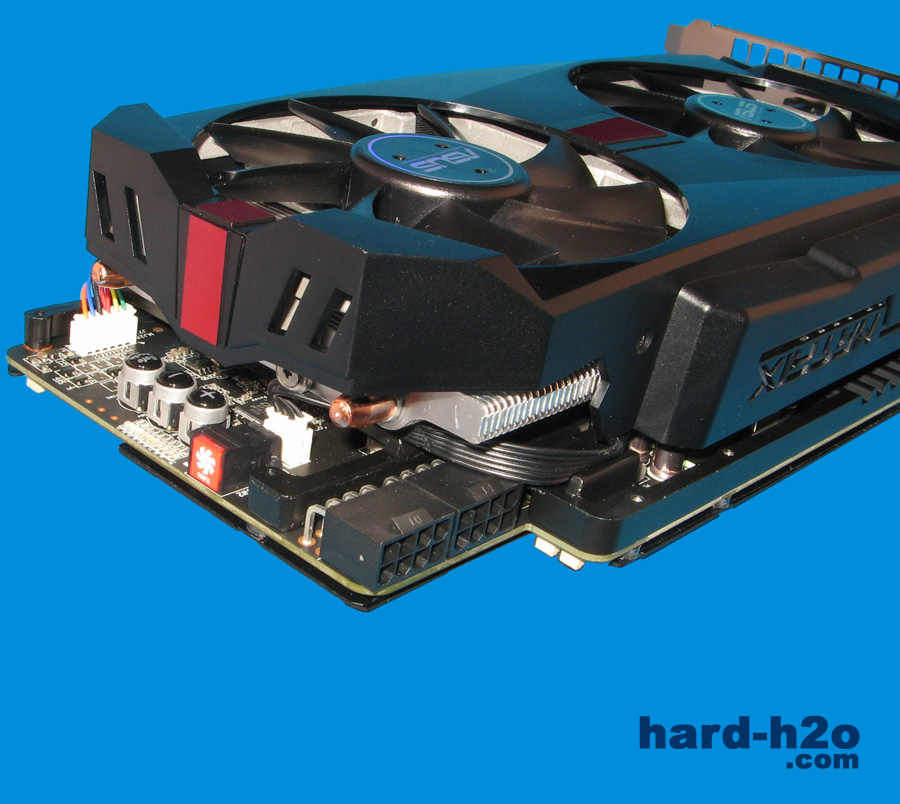

Por el TDP de la gráfica, 250 W; necesitaremos dos conectores PCI- Express de 6+2 pines para dar el resto de energía necesario. Justo debajo encontramos un total de 4 botones. El de color rojo es para activar el modo turbo en los ventiladores que lo que hará esto es que giran a máxima velocidad. Los botones + y - se usan para OC directo, sin necesidad de software, para cambiar el voltaje con unos LEDs indicadores que veremos más adelante.

Por último, el botón Safe Mode permite recuperar los valores de fábrica de la gráfica, lo que sería un Clear CMOS en una placa base, algo muy útil cuando estamos probando el límite de la tarjeta.

Aquí observamos el indicador de carga que incorpora la propia gráfica que cambiará de color según el porcentaje de carga. En esta caso, el LEd de color azul claro es para una carga baja; a carga máxima el LED se tornará en color rojo y a carga mínima, en verde.

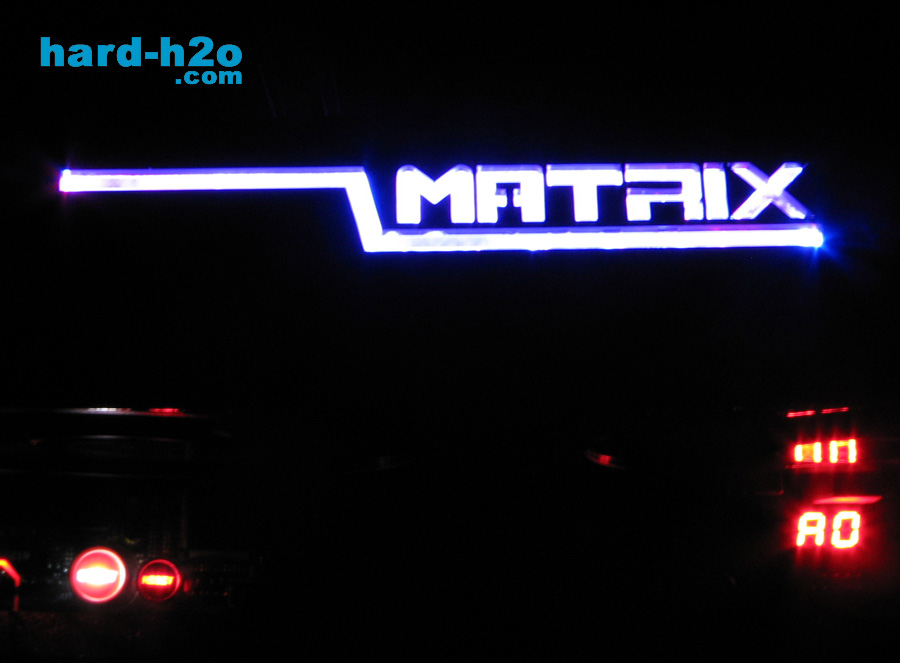

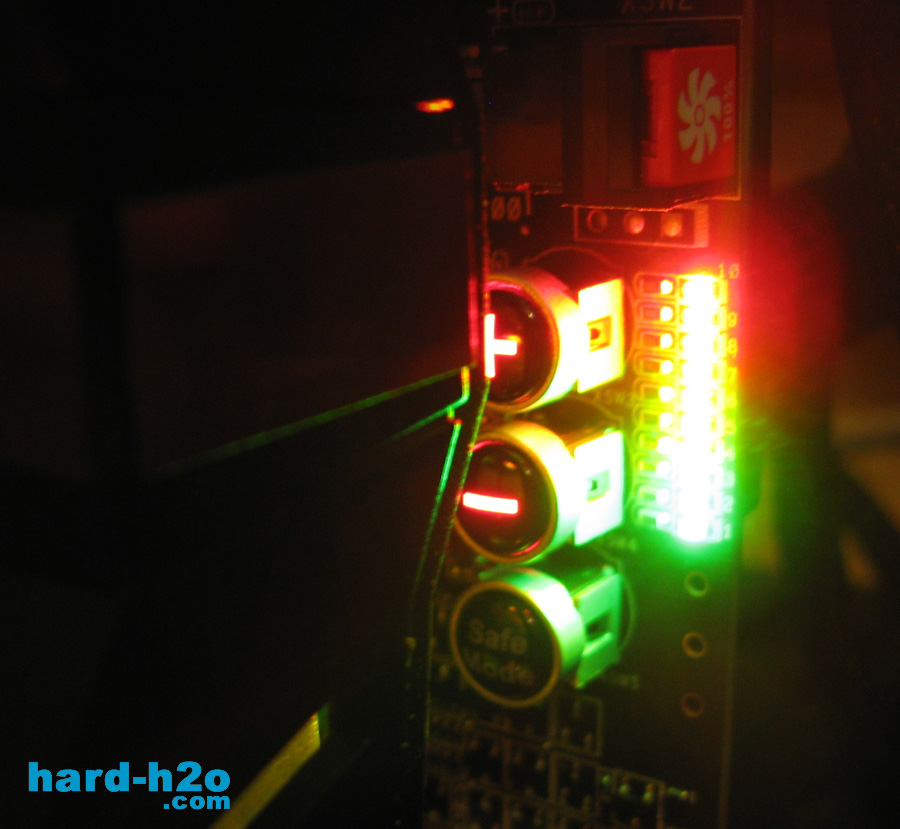

Aquí vemos los botones + y - en funcionamiento con los LEDs indicadores. En color rojo indicará que estamos en el tope de subida permitido.

Para el overclocking hemos usado la utilidad GPU Tweak que nos permite hasta modificar el voltaje de memoria, núcleo y el bus de intercambio de datos entre los dos anteriores.

En nuestro caso, hemos alcanzado los 1.260 MHz en el núcleo con un valor de voltaje de 1.325 mV y un valor para las memorias de 1.737 MHz con un voltaje de 1.650 mV. Recordemos que GPU Tweak permite guardar diferentes perfiles para que la progresiva subida de velocidad sea mucho más cómoda.

Equipo de pruebas

Pruebas realizadas

Hemos corrido diferentes pruebas, tanto sintéticas como juegos, para tener una visión general del rendimiento de la tarjeta gráfica. Todos los tests se han realizado dos veces, la primera vez con las velocidades de memoria y núcleo de fábrica, y la segunda, con un overclock realizado con el software Asus GPU Tweak , con un valor de 1737 MHz para las memorias y 1.260 MHz para el núcleo.

El montaje es al aire, por lo que no se dispone de ningún tipo de ventilación. La temperatura ambiente se ha mantenido constante a 18º C, y la de la tarjeta se ha tomado directamente con el programa "GPU-Z" monitorizando su evolución de temperaturas desde idle hasta full, en los estados de fábrica y de overclocking. Todos los juegos han sido probados bajo DirectX 11.

En primer lugar vamos a ejecutar el software sintético para gráficas por excelencia, "3DMark 11", de Futuremark; es capaz de sacar lo mejor y lo peor de cada gráfica, por las pruebas tan duras a las que es sometida. Usaremos la configuración por defecto con una resolución de 1280x800, suficiente para probar la capacidad gráfica.

Para terminar con los tests sintéticos, "Heaven Benchmark v3.0" es el primer bench que se ha realizado para usar las nuevas API DirectX 11; con su propio motor gráfico, el "Unigine Engine", soporta todas las API que se usan actualmente, así como el uso compresivo de la tecnología de teselación y una simulación dinámica de ambientes cambiantes con una alta fidelidad física. Hemos pasado esta prueba con una resolución personalizada 1080p, con los valores para Shaders y Teselación máximos, 8xAA y 16xAF.

Entrando ya en el apartado de los juegos, comenzaremos por el "DiRT3", octava entrega la sega de conducción de Colin McRae juego y primero que no incluye el nombre del mítico conductor. que hace uso de las librerías DirectX 11. Este título se ejecuta bajo el "EGO Engine", de Codemaster con un rendimiento excelente en el apartado de títulos de conducción. Hemos utilizado el bench que incorpora el propio juego, una simulación de carrera en el mapa Michigan Trail con un total de 8 coches. Utilizaremos los valores por defecto modificando únicamente resolución, niveles de calidad (low y ultra) y el filtro AA, con los valores 0x y 8x.

Para terminar pasamos a realizar las últimas pruebas en el juego Crysis 2 v1.9 que incluye texturas de alta definición, nuevas funciones DX 11 y el su propio test de rendimiento. Con este bench modificaremos las resoluciones, detalle (alto y extremo) y el filtro AA, con los valores 0x y 4x.

Conclusión

No cabe duda que al movernos por la gama alta, ninguna tarjeta gráfica va a pecar de bajo rendimiento, pero son otros puntos los que hacen de esta gráfica algo especial. Por un lado, las herramientas para overclocking tanto a nivel software como hardware son exclusivas y pocas tarjetas veremos así, el control mediante placa base para control de voltaje y temperatura, así como la posibilidad de medir con un polímetros el voltaje real al pinchar directamente en los pines para ello. Otra ventaja son los botones directos, el más útil es para dejar la gráfica en los valores de fábrica, por si fallara algo en las pruebas. No debemos olvidar el excelente sistema de refrigeración, uno de los mejores y que Asus lleva usando tiempo con diversas mejoras en el tiempo. Lo único negativo lo encontramos en que ocupe 3 ranuras PCI y el hecho de tener un TDP algo superior a otros modelos de la misma gama y potencia gráfica.

La Matrix HD 7970 Platinum de Asus es un modelo con características enfocadas principalmente a los juegos, con un overclocking que se realiza prácticamente solo, perfecto rendimiento y total control sobre la gráfica.

Valoración: 4.9/5
