Después de haber pasado por toda la renovada gama Urano de NOX, llegamos al modelo más potente e interesante en términos de rendimiento y potencia. La TX 1050 es una fuente con una potencia de 1050 W; ofrece 100 A en la línea de +12V repartidos en dos raíles de 40 y 60 A. El cableado es superior en todos los sentidos con 8 conectores SATA y 6 PCI-Express. El sistema de ventilación y los disipadores internos hacen posible que la sonoridad sea increíblemente baja, con eficiencia Green Power (en determinados momentos alcanza una eficiencia del 85 %) y una estabilidad de voltajes impresionante.

Producto cedido por Atlas Informática

Especificaciones del producto

Presentación y vista en detalle

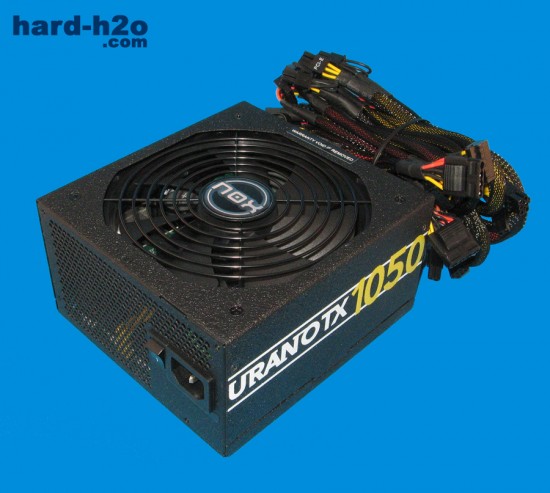

La serie TX de Urano está compuesta por dos modelos TX 850 y esta TX 1050. Una de las diferencias, a parte de la potencia, es un mayor número de conectores y un sistema de ventilación superior.

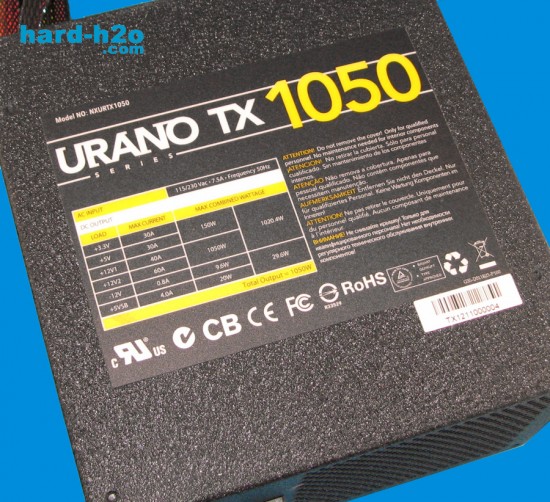

Este modelo tiene un amperaje de 100 A en su línea principal repartidos en dos raíles; uno de ellos es exclusivo para el sistema gráfico con un total de 6 conectores PCI-Express. Esto hace posible que podamos instalar un sistema triple gráfico sin problema alguno.

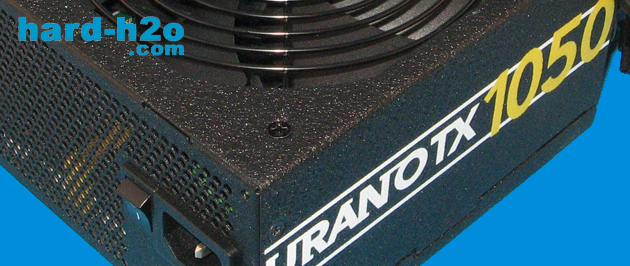

La entrada para el cable de corriente y el interruptor de encendido/apagado se ubica en la cara externa; esta cara está perforada en forma de panel de abeja que, como ya sabemos, maximiza el intercambio de aire.

Un total de 10 protecciones están presentes en la fuente, desde cortocircuito hasta protecciones contra sobrecorriente, sobrepotencia, sobrecalentamiento, etc.

Cableado e interior

Todo el cableado es fijo soldado a placa; 7 cables con una longitud hasta el primer conector de 50 cm con un perfecto mallado, incluso en la entrada a la fuente. Disponemos de 8 conectores SATA repartidos en dos cables y 6 PCI-Express en dos cables.

Respecto a esto último creemos que no es lo más acertado ya que es posible que estos cables sufran un sobrecalentamiento al tener 3 conectores de tal calibre en un único cable. Hubiera sido mucho mejor dividir los 6 conectores en tres cables, para evitar ese calentamiento.

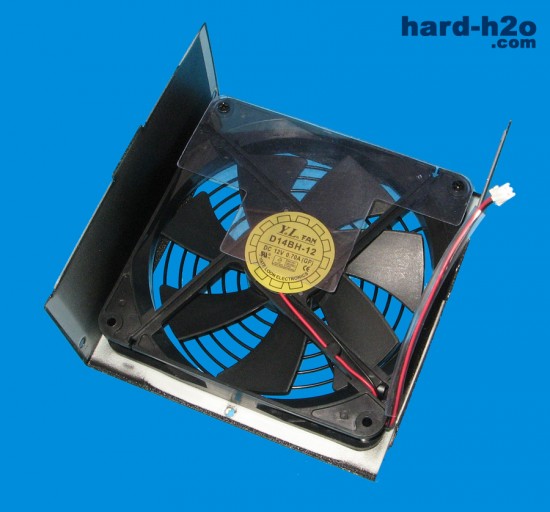

El ventilador montado supera con creces los anteriores modelos de la serie TX y VX; se ha escogido un YateLoon modelo D14BH-12 de 8,4 W de potencia, 2.800RPM de velocidad máxima de giro, 48,5 dBA y 140 CFM de caudal máximo de aire con rodamiento a bolas, la gran novedad. Este tipo de rodamientos alarga significativamente la vida útil del ventilador.

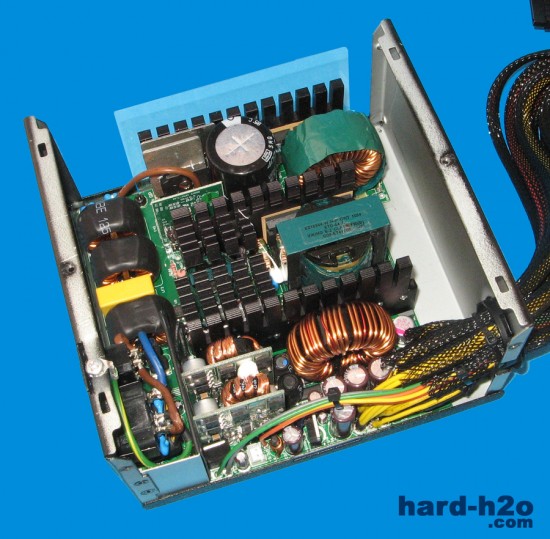

La TX1050 tiene una circuitería que nos gusta mucho; dispone de disipadores grandes y generosos con acabado anodizado en negro, tres grandes filtros en la entrada para filtrar interferencias. El condensador principal es un Nippon Chemi-Con de 680 µF, 400 V y 85º C en la entrada y otros varios del mismo fabricante en las diferentes salidas combinados con otros de tipo sólido para sacar aprovecho de ambas tecnologías.

Las dos placas verticales que observamos son los conversores DC-DC que generan los +3,3V y +5V respectivamente que logran una estabilidad de tensiones buena en todo momento. Cabe señalar que los transformadores son del fabricante ya conocido CWT.

Equipo de pruebas

Pruebas realizadas

El equipo de pruebas descrito anteriormente corresponde a la carga a la que se somete la fuente en la modalidad de carga (full). Se simula mediante una serie de cargas resistivas conectadas a los enchufes de la fuente forzando sobre todo la línea de +12V. Para el estado "idle" se ha tomado una potencia fija de 192 W. El equipo de pruebas descrito facilita de esta forma la comparación de las pruebas con un equipo real. Se ha dejado funcionando el sistema durante un mínimo de media hora para que todos los componentes y sobre todo la fuente alcance su temperatura normal de funcionamiento, luego se han tomado los valores con un multímetro digital directamente en el enchufe de la placa base, mediciones que se han tomado tanto en reposo (idle) como con carga (full).

Para averiguar el consumo eléctrico del equipo así como el factor de potencia, hemos usado un aparato medidor de energía que se enchufa en serie a la toma de corriente de la fuente. El nivel sonoro que emite la fuente se indica de forma subjetiva del analizador, habiendo sido la temperatura del entorno de 17º C.

Nuestras pruebas han dado como resultado unas tensiones muy favorables y sobre todo sin apenas variaciones o caídas según hemos ido aumentando las cargas, es más, la variación ha sido nula en el caso de la línea de +3,3V y +12V y de unos ridículos 20 mV en la línea de +5V, unos valores realmente sobresalientes.

Las tolerancias máximas frente al valor de referencia ha sido igualmente asombrosamente bajas, logrando tolerancias máxima de sólo +0,6 % en la línea de +3,3V, +0,8 % en la de +5V y de -0,08 % para la línea de +12V, impresionante.

En cuanto al silencio desprendido, porque de ruido no podemos hablar, estamos igual y gratamente sorprendidos ya que durante todas las pruebas la fuente produjo el mismo nivel sonoro que lo consideramos como exageradamente silencioso y prácticamente inapreciable. Si bien es cierto que nuestro equipo de pruebas no alcanza cargas superiores a 850 W, es todo un logro conseguir esta baja sonoridad con esta potencia.

Las temperaturas de escape, por así decirlo, medidas en la salida posterior de la fuente, han sido de 29º, 34º, 41º y 46º C según hemos ido aumentando la potencia de salida (de reposo a máxima carga probada). El factor de potencia conseguido por el PFC activo ha sido de 0,94 para el reposo, 0,98 para la primera carga y un valor ideal de 1,00 para las dos cargas finales.

Conclusión

Después de haber analizado toda la serie Urano, podemos decir que la TX 1050 es todo un logro por varias razones. En primer lugar hemos de decir que es sumamente estable a cualquier carga (habría que comprobarla cerca de esos 1050 W) con una variación nula en la línea principal de +12V, la encargada de dar energía a la placa y al sistema gráfico. El sistema de ventilación es soberbio, en todos los sentidos, una baja sonoridad en todas las pruebas sin apenas variación de ese mínimo ruido. El acabado corrugado evite ralladuras y posibles huellas en la superficie. El cableado está bien estructurado aunque, como ya hemos dicho, tener tres conectores PCI-Express en un único cable puede llegar a calentar sobremanera dicho cable (el cual no está preparado para soportar tanta tensión eléctrica por el tamaño de su sección). Otro factor a tener en cuenta es la potencia y calidad dentro de unas dimensiones muy reducidas; normalmente las fuentes con esta potencia suelen ser más largas.

Podemos afirmar totalmente convencidos que la NOX Urano TX 1050 es de lo mejor que podemos encontrar por su precio, superando a otros modelos con la misma potencia, con una relación prestaciones/precio difícilmente mejorable por cualquier otra marca o fabricante.
