En el mundo de la refrigeración líquida se hace difícil realizar alguna innovación que llame la atención. Para los posibles usuarios que quieran dar el salto del aire al agua es importante comprender poco a poco la misión de cada componente. Las tapas para bombas XPTop de OCLabs están especialmente diseñadas para sacar el máximo rendimiento a las bombas DCC350/500 y DDC-1T/Plus, fabricadas por Laing. Conseguiremos aumentar notablemente el rendimiento por defecto de la bomba y conseguir bajar algún grado más a la hora de refrigerar los componentes más calientes de nuestro sistema. Especificaciones del producto: | Fabricante | OCLabs | | Modelo | XPTop UV | | Material | Metacrilato 3 mm | | Bombas compatibles | Laing DCC350 / 500 y DDC-1T / 1TPlus | | Colores Disponibles | Transparente y azul | | Extras | Reactivos a la luz UV |

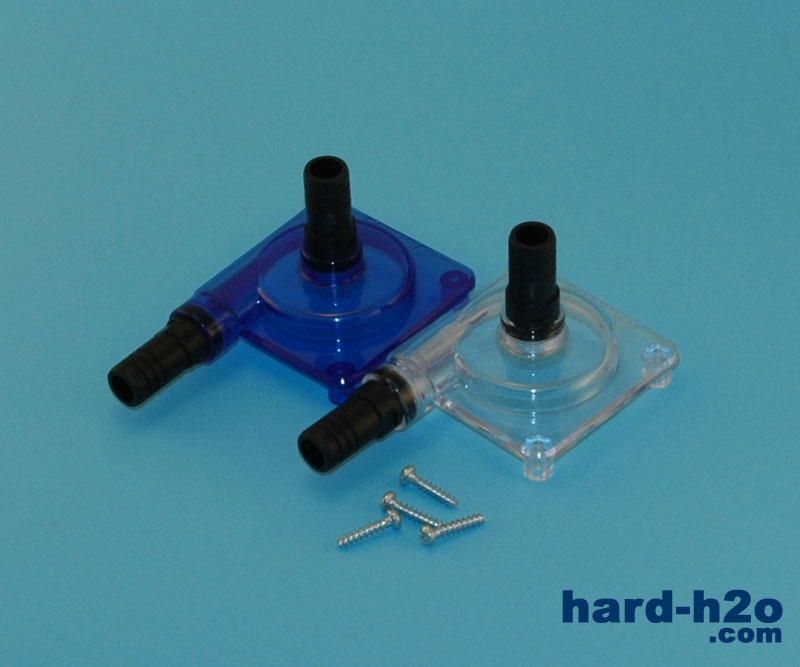

Presentación y vista en detalle:  | Las dos tapas que tenemos ante nosotros son las que corresponden a la característica de reactivas a la luz ultravioleta. Más adelante veremos el efecto que tiene la luz sobre estos materiales. También se acompañan de cuatro tornillos necesarios para su instalación, pues los que nos vienen por defecto con la bomba no son válidos para colocar estas tapas. |

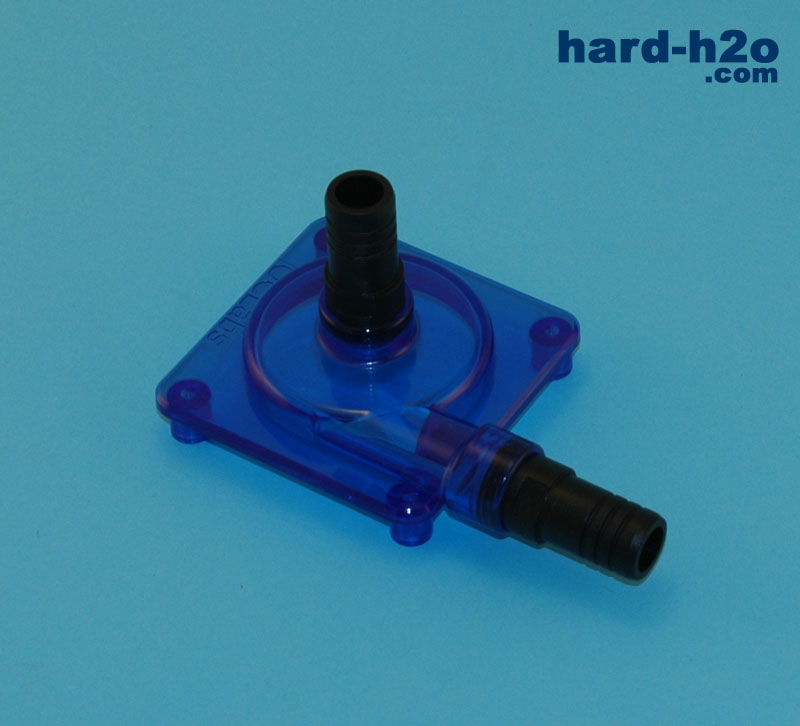

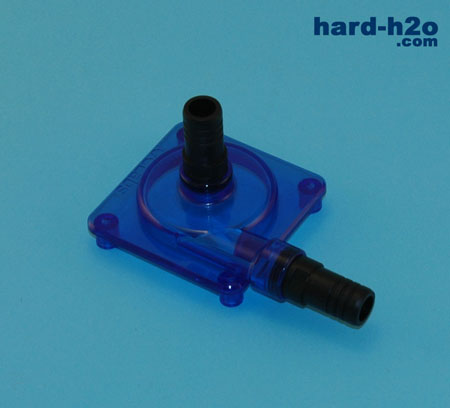

 | El aspecto es muy parecido a la anterior tapa/depósito desarrollada por OCLabs (llamado PlexyTop) y posee la entrada de agua en vertical y la salida en la misma posición que la tapa por defecto de la bomba. Está fabricada en metacrilato de 3 mm de alta resistencia. |

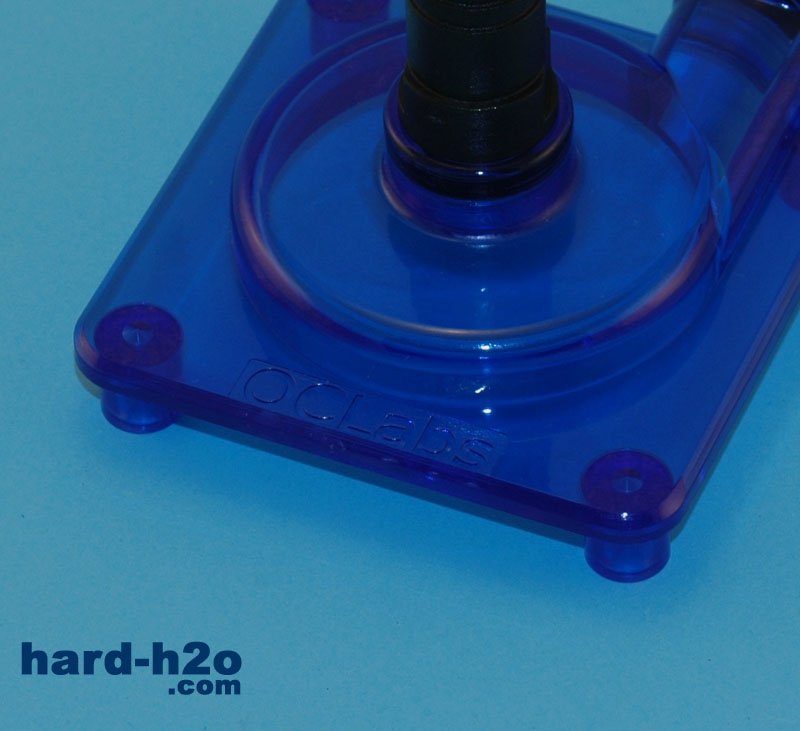

 | En uno de los laterales de la tapa vemos sobreimpresionado el nombre y logo de la marca italiana especializada en componentes de refrigeración líquida. |

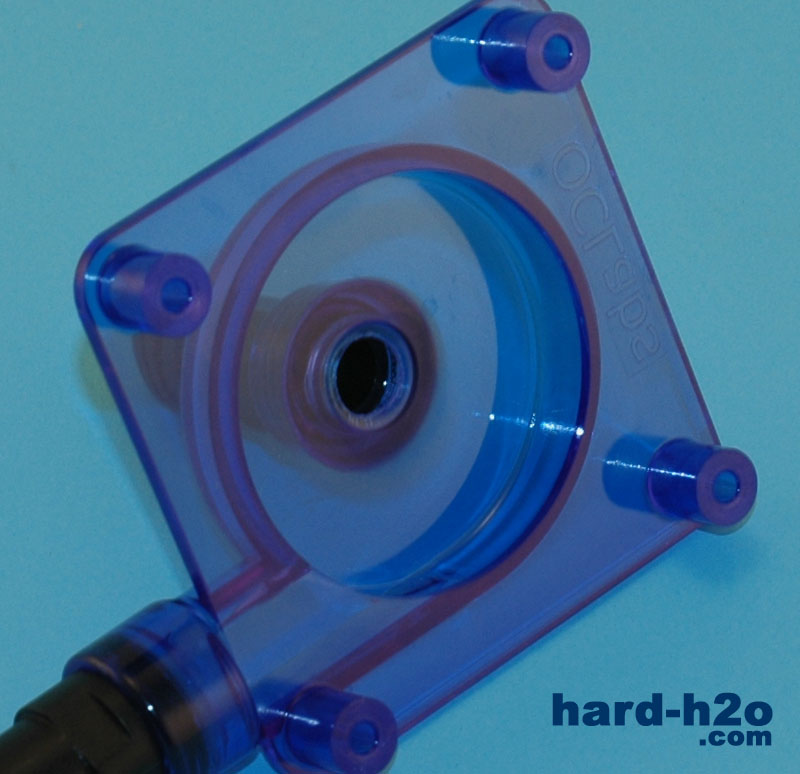

 | Por la parte inferior observamos el pequeño espacio que existe justo después de la espiga de entrada que dirige el agua hacia las aspas centrífugas de la bomba de forma directa y con la que conseguimos un aumento en el caudal de salida, disminuyendo el calentamiento del agua dentro de la propia bomba. |

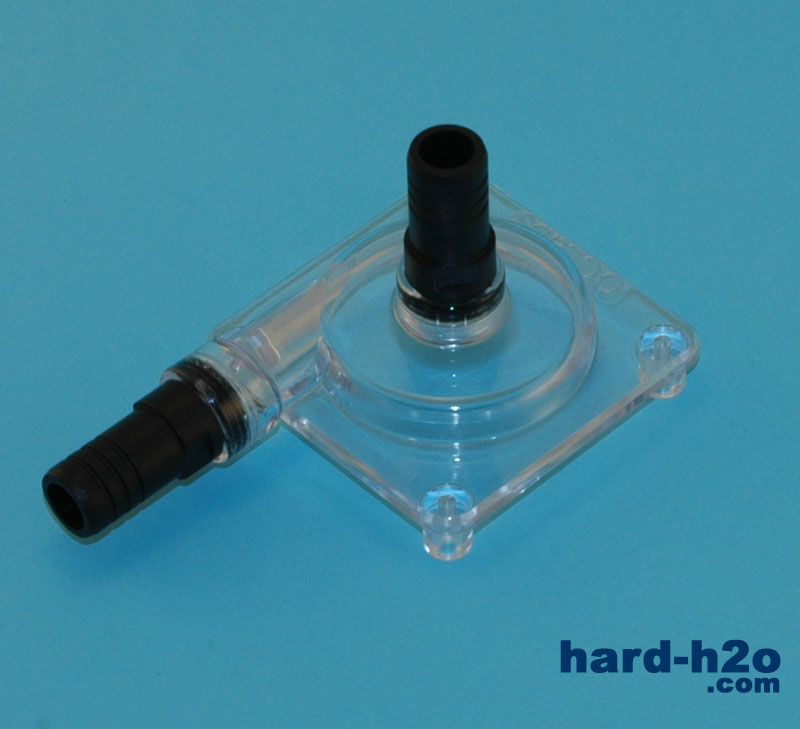

 | El modelo transparente posee las mismas características; el grosor del meta es exactamente el mismo, 3mm. Podríamos decir que el mecanizado de las tapas es idéntico y lo único que varía es el color utilizado. |

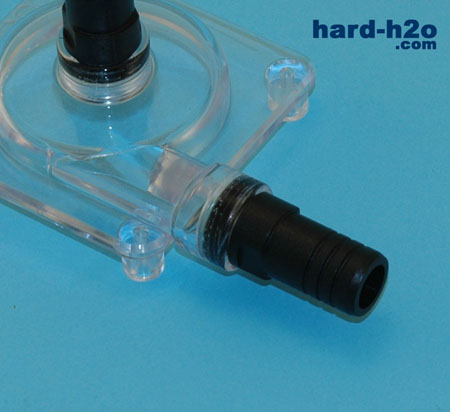

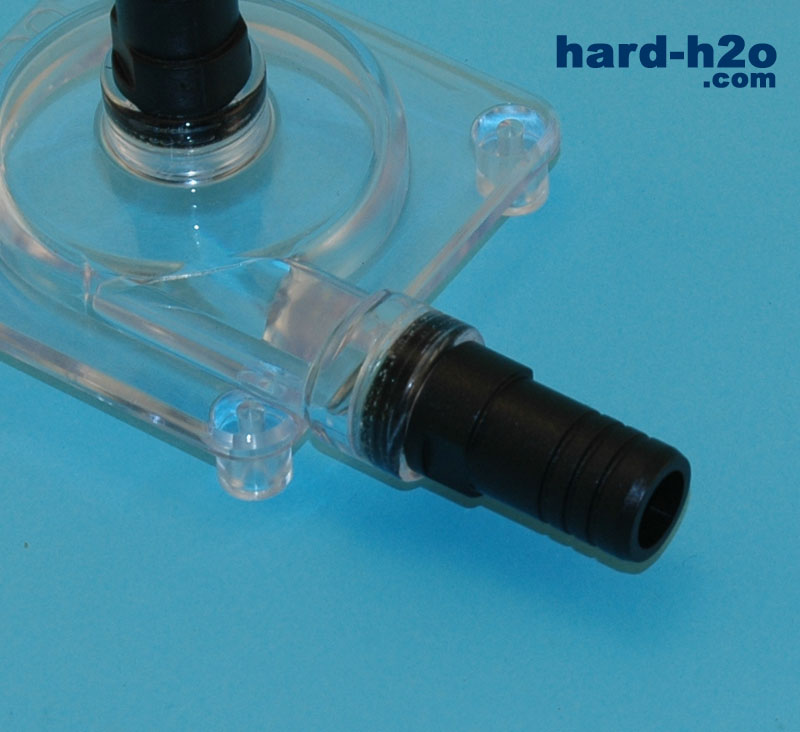

 | Vemos más en detalle cómo van roscadas las espigas de plástico negro. En las primeras versiones, el aro de plástico roscado donde se encajan las espigas era bastante débil y si se querían sustituir las espigas podía llegar a romperse. En estas últimas versiones el peligro no desaparece pero se ha reforzado de forma notable, con lo que se puede hacer con mayores garantías. |

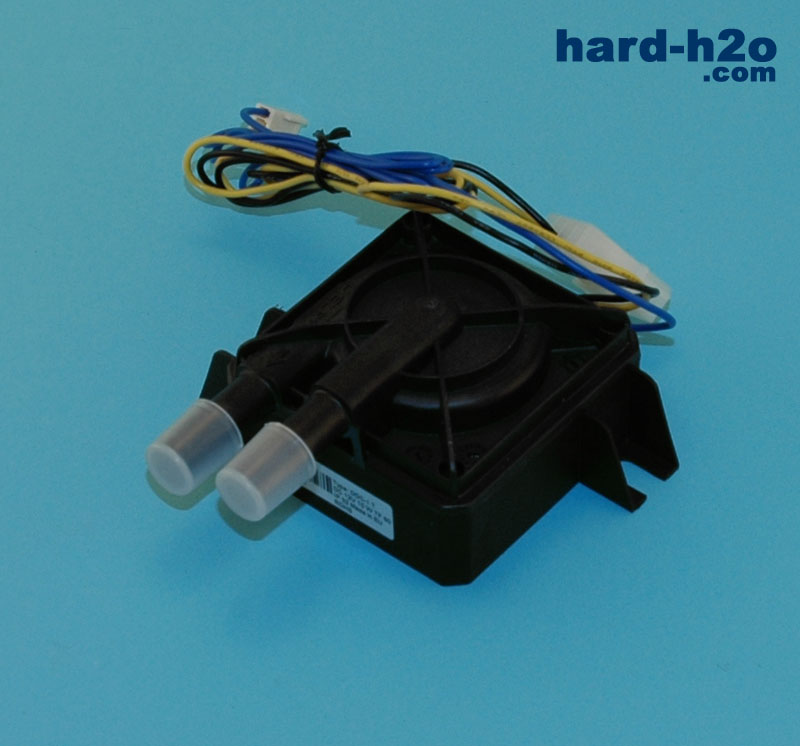

 | Y llegó el momento de instalar las nuevas tapas en nuestra DCC350. Lo primero que deberemos hacer es quitarle los tornillos que van por la otra cara y retirar la tapa que viene por defecto. |

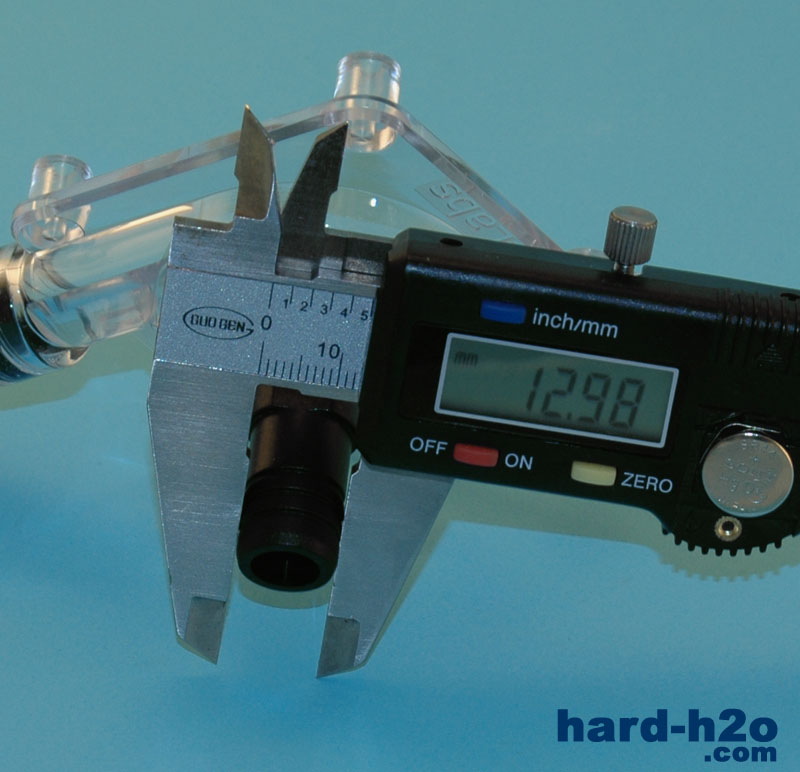

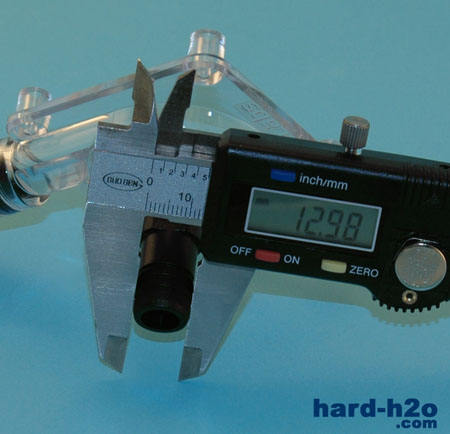

 | Comprobamos que el diámetro externo de la espiga es un poco mayor que la media pulgada, con lo que los tubos de 1/2" de interior quedarán mejor ajustados y nos darán mayor seguridad. Eso sí, siempre será recomendable usar algún tipo de abrazadera para asegurarnos. | | |
|

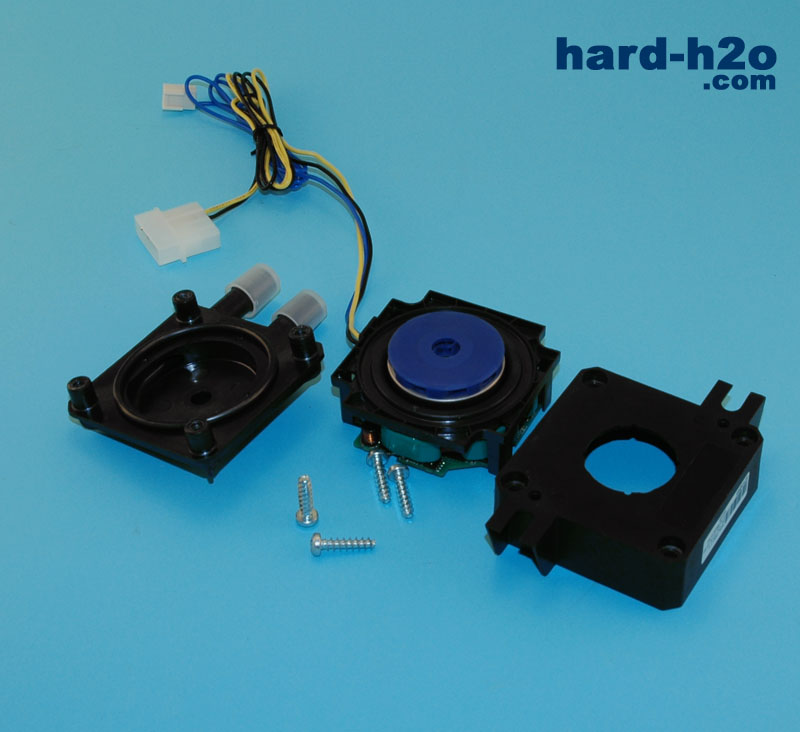

Vista en detalle (Cont.):  | Veamos las partes de la bomba de izquierda a derecha: la tapa de la bomba con las dos espigas de entrada y salida, el motor y la carcasa inferior. En el centro de la imagen están los cuatro tornillos, que vienen incluidos con las tapas, que usaremos para instalarlas correctamente. |

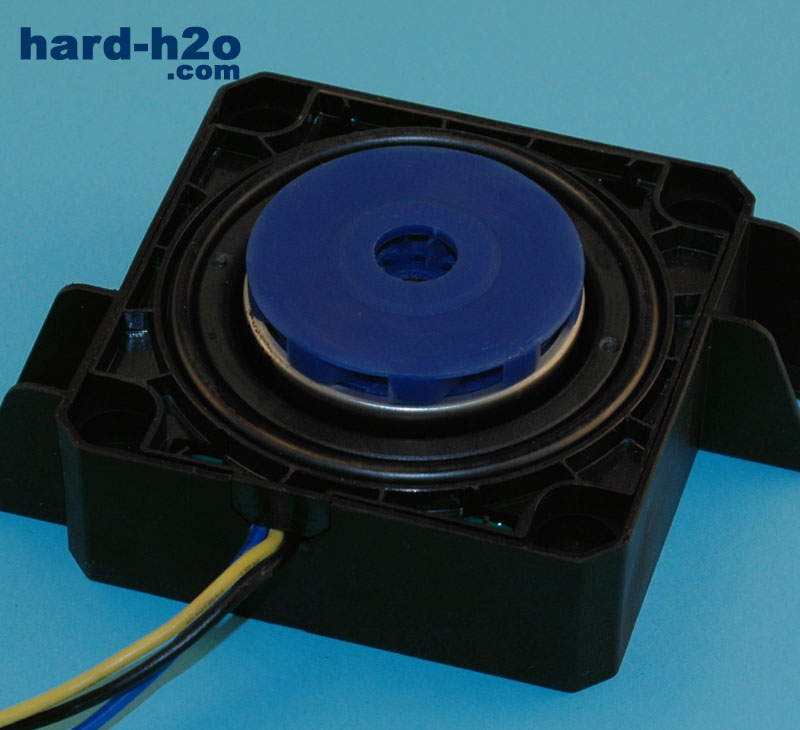

 | Descartanda la tapa que nos viene por defecto, volvemos a montar el motor de la bomba encima de la carcasa inferior. Esta será la parte donde situemos la tapa XPTop, justamente encima de la junta tórica (esa especie de círculo de goma que rodea la parte azul central). |

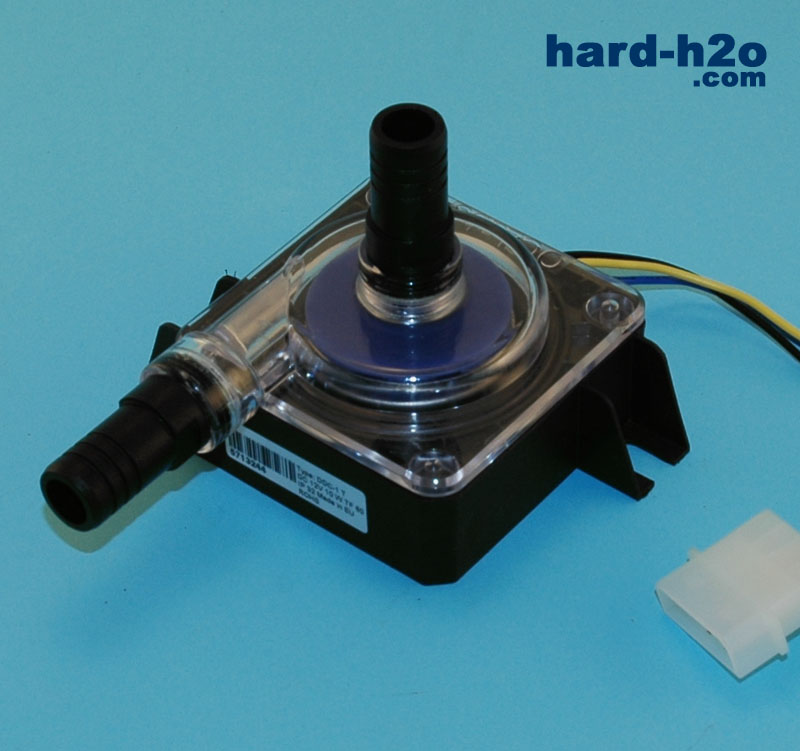

 | A continuación, colocamos la tapa justamente encima como comentábamos, en la misma posición en la que estaba la otra tapa, es decir, justamente con la espiga de salida en la parte opuesta a la de los cables. La espiga que se sitúa de forma perpendicular a la bomba será la que utilicemos como espiga del flujo del agua. |

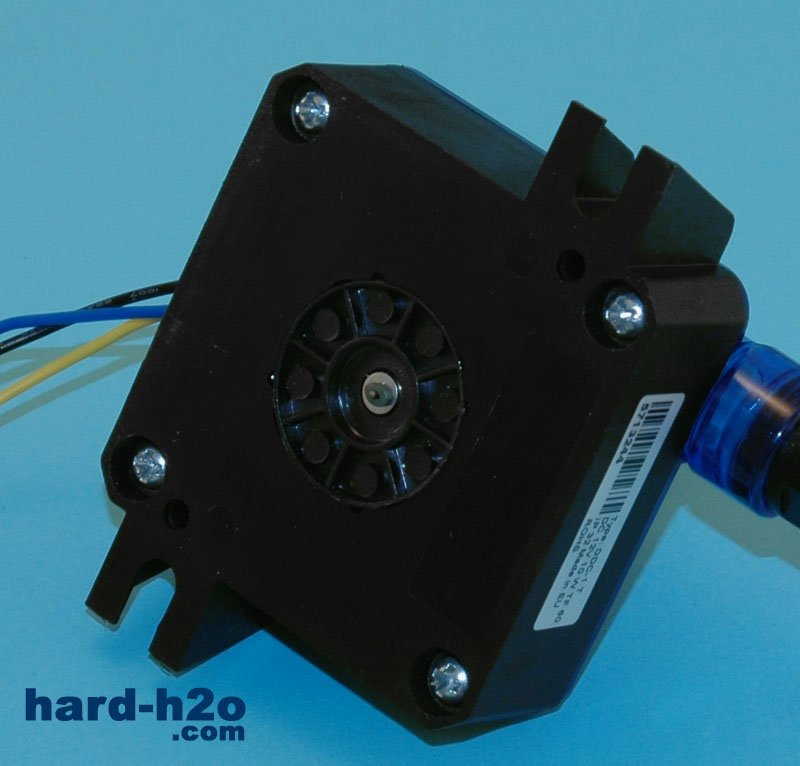

 | Finalmente atornillaremos en las cuatro esquinas con los tornillos que nos traían las tapas. Son un poco más largos que los que nos vienen con la bomba y están adaptados especialmente a los cuatro agujeros que tienen las tapas. |

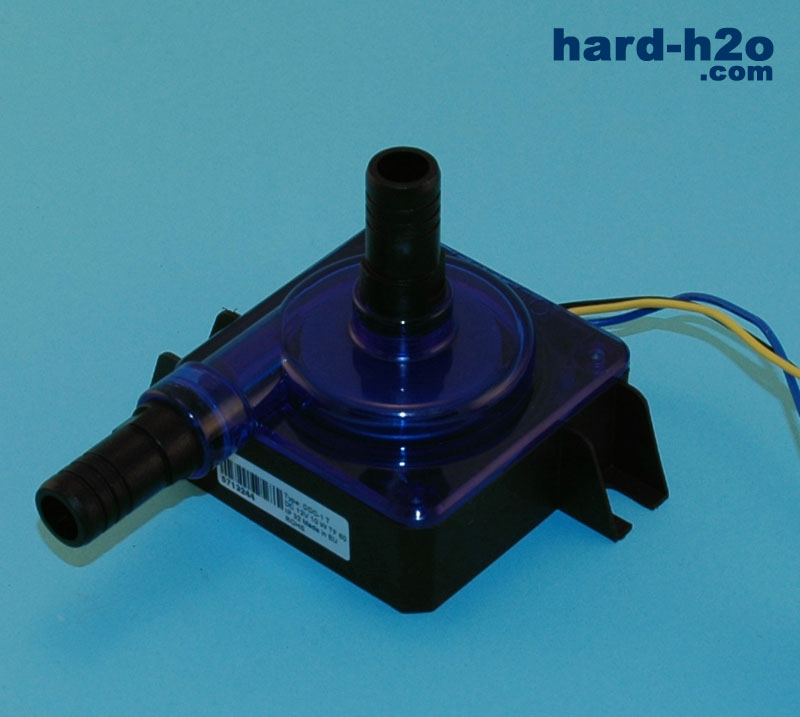

 | Esta es la versión con metacrilato azul reactivo a la luz ultravioleta una vez instalado. La estética es inmejorable. |

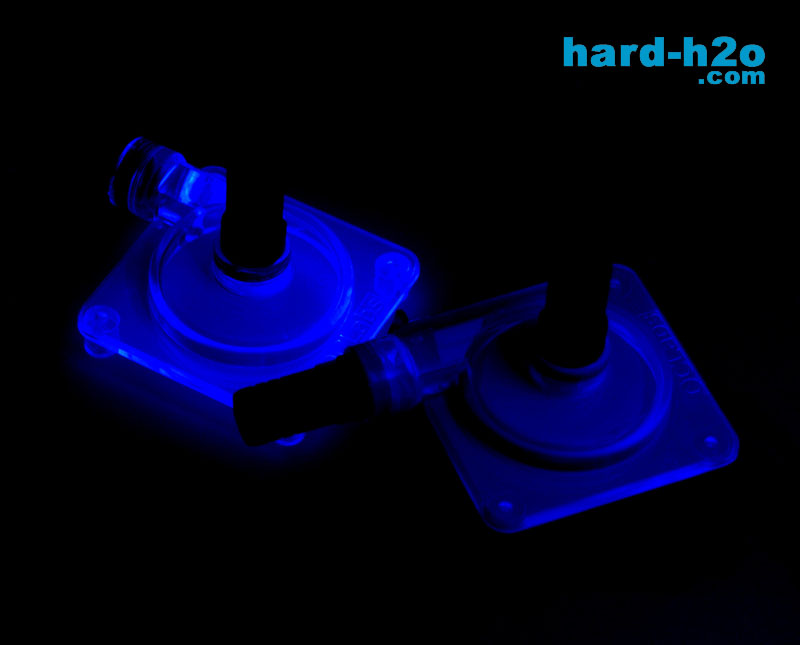

 | En esta vista vemos el efecto de la luz ultravioleta sobre las dos tapas. La de la izquierda es la transparente, cuyo efecto UV es algo mayor que el efecto en la tapa azul (derecha). | | |
Conclusión: | Nos gusta | Puede mejorar | | Compatibles con unas bombas muy extendidas | No cumple con la función de depósito de la versión anterior | | Instalación sencilla, rápida y perfecta | Las roscas de las espigas pueden llegar a partirse | | Aumento del rendimiento | | | Estética inmejorable, frente a la sobriedad del negro por defecto) | |
Después de la rápida y sencilla instalación (no más de 5 minutos), vemos que el ajuste de la tapa es perfecto (no olvidarnos de la junta tórica que nos viene en la bomba, es algo imprescindible). Cualquiera puede realizar este sencillo cambio sin apenas experiencia y sólo consistirá en desatornillar y atornillar cuatro simples tornillos. Después de esto ya estamos listos para montar todo nuestro circuito sin olvidarnos del depósito (o en cualquier caso de un punto de entrada para el agua, como puede ser una "T" de llenado). En este caso, no tenemos la función de depósito como en versiones anteriores, lo que nos ayuda a conseguir una mayor presión dentro del circuito, lo que redunda en un mayor caudal dentro del circuito. Tenemos ante nosotros una modificación perfecta para estas bombas, tan extendidas entre los usuarios de refrigeración líquida, que dotarán de una estética inmejorable a nuestras bombas y resulta ideal para todos aquellos usuarios de ventanas transparentes, así como a los usuarios de neones y fuentes de luz UV que quieran lucir aun más si cabe su sistema de refrigeración líquida.
