Los racores están preparados para tubos de 1/2" que le permitan un gran caudal de entrada al bloque. Ya que su configuración requiere el uso de bombas con alta presión.

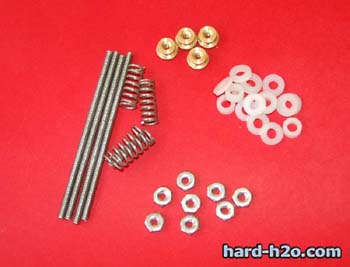

Vemos la gran cantidad de componentes para la sujeción del bloque. Podrían haber usado tornillos con cabeza fija en lugar de tener que poner una tuerca.

Preparamos nuestro micro para recibir el bloque aplicando una fina capa de pasta termoconductora sobre el core.

El montaje sería mucho más sencillo si tuviéramos el manual, pero no viene incluido (en la pagina del fabricante se encuentran algunas referencias). La arandela nos asegura que no rallamos ninguna pista de la placa base.

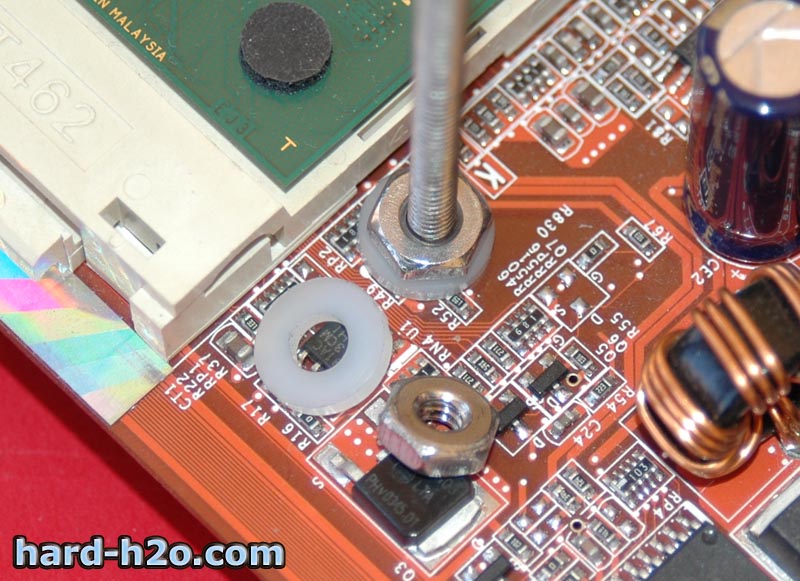

Por la otra parte hacemos lo mismo. Hay dos tipos de arandela, la mas estrecha y alta la reservamos para los muelles. No hace falta apretar estas tuercas excesivamente

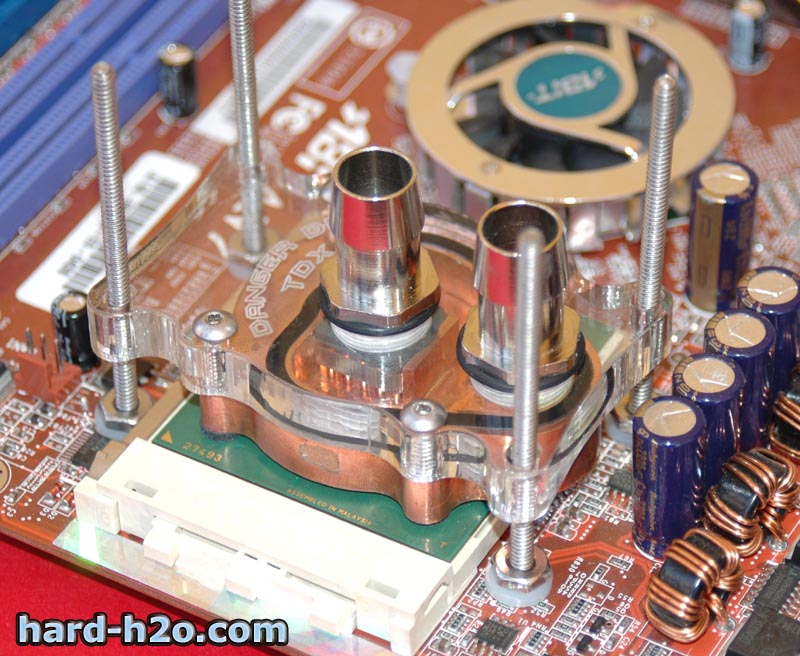

Recordamos que antes de montar el bloque hay que meter los tubos, ya que al ponerlos, sobre todo si entran forzados, podríamos dañar el core. Aquí se realiza así por motivos fotográficos. Al tener 4 puntos de anclaje, es muy sencillo comprobar que está bien colocado.

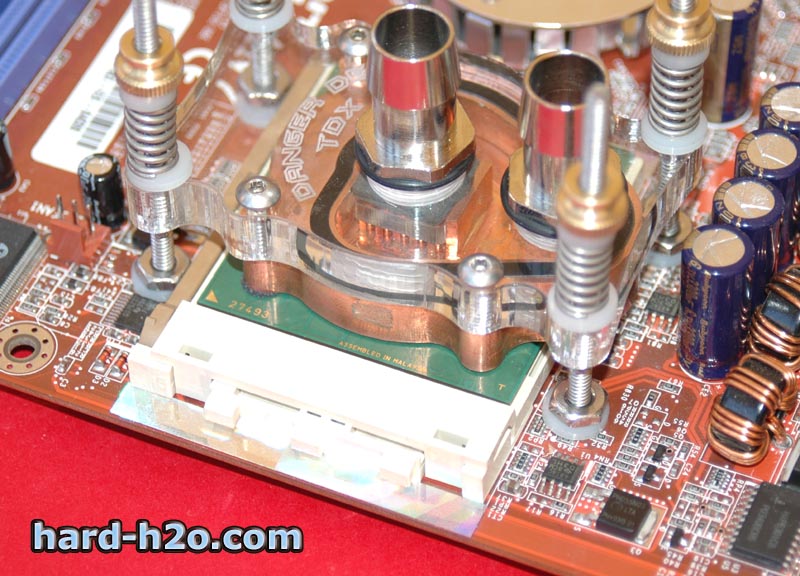

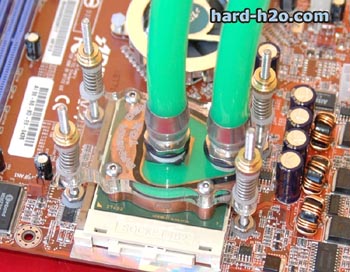

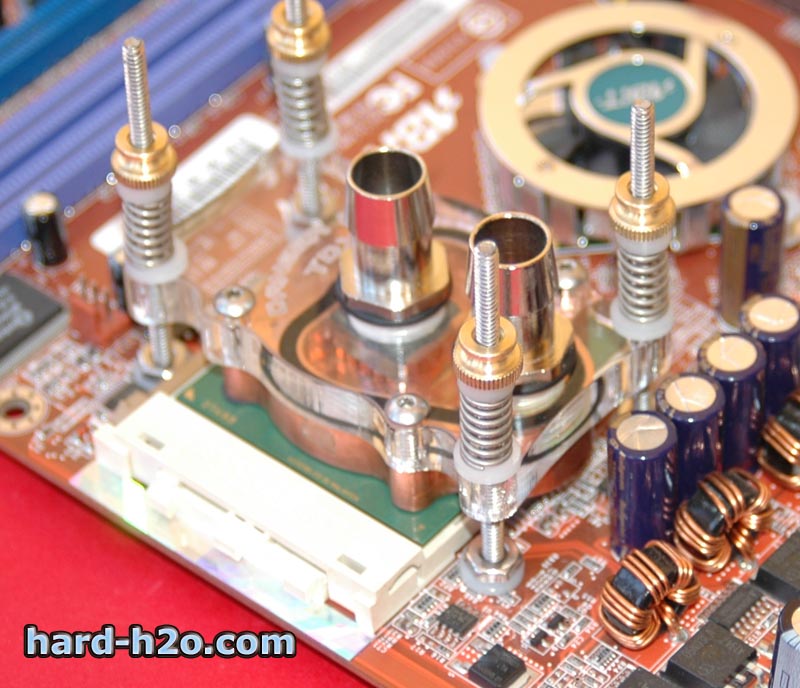

Una vez puesto el bloque intentaremos moverlo lo mínimo posible. Añadimos una arandela para no rayar la superficie del bloque, los muelles encargados de dar la presión adecuada, una nueva arandela y los tornillos especiales.

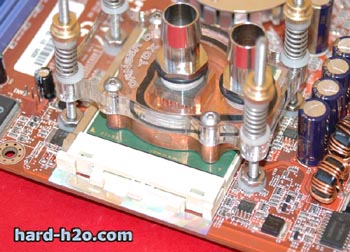

Observamos que los agujeros de los tornillos del bloque recaen sobre las almohadillas del procesador. Aunque no sobresale ninguna parte del tornillo.

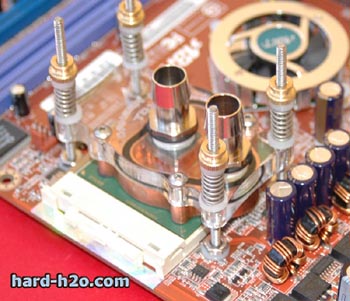

Comprobamos que hemos apretado aproximadamente por igual todos los tornillos. Su reducido tamaño nos permite ver el encapsulado de nuestro procesador.

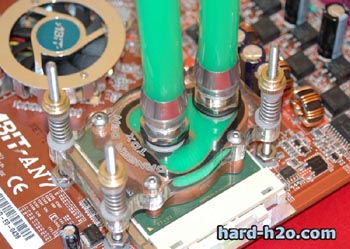

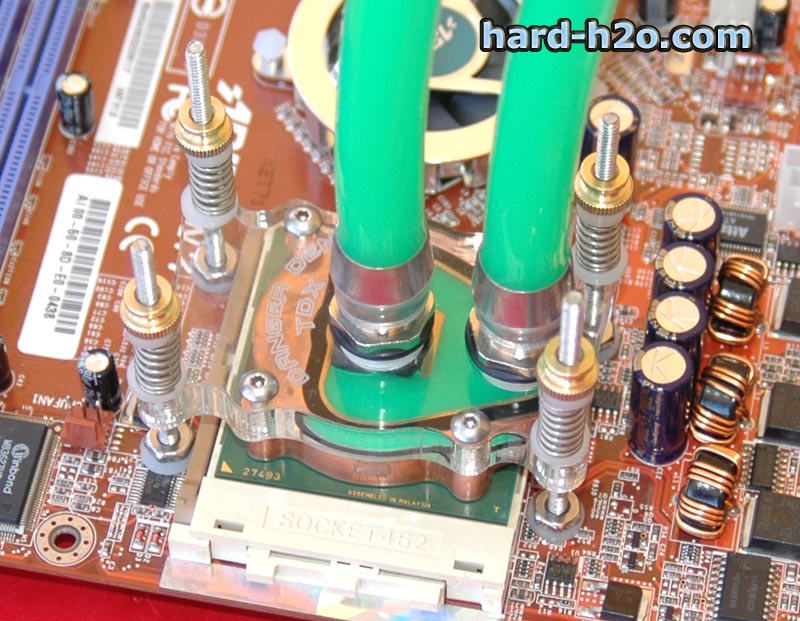

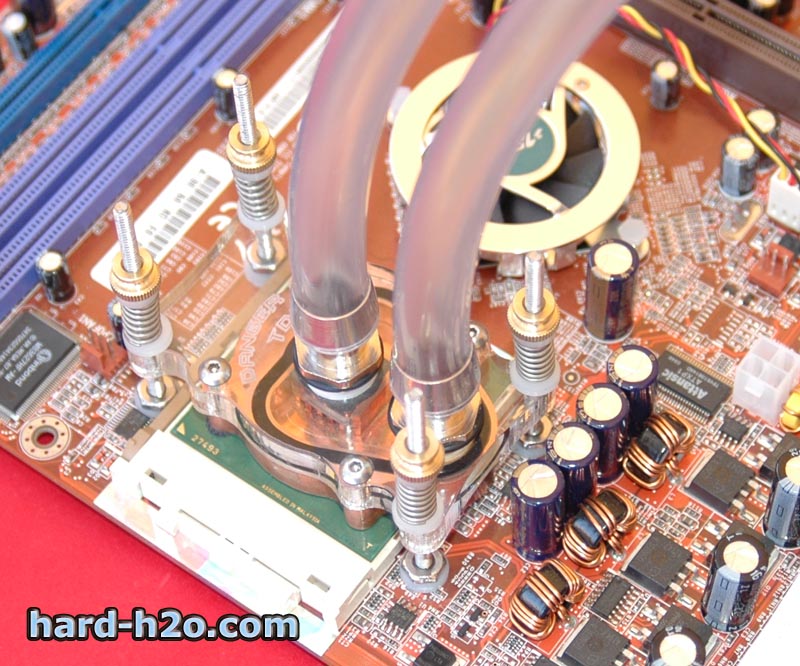

El efecto de los tubos de 1/2" y la tapa de metacrilato con en agua coloreada es increíble.

El propio acabado del bloque y la vistosidad del conjunto no dejara indiferente a nadie, sobre todo si lo combinamos con algún cátodo UV. Recordar que no podemos usar aditivos con alcohol, ya que podrían dañar el metacrilato.

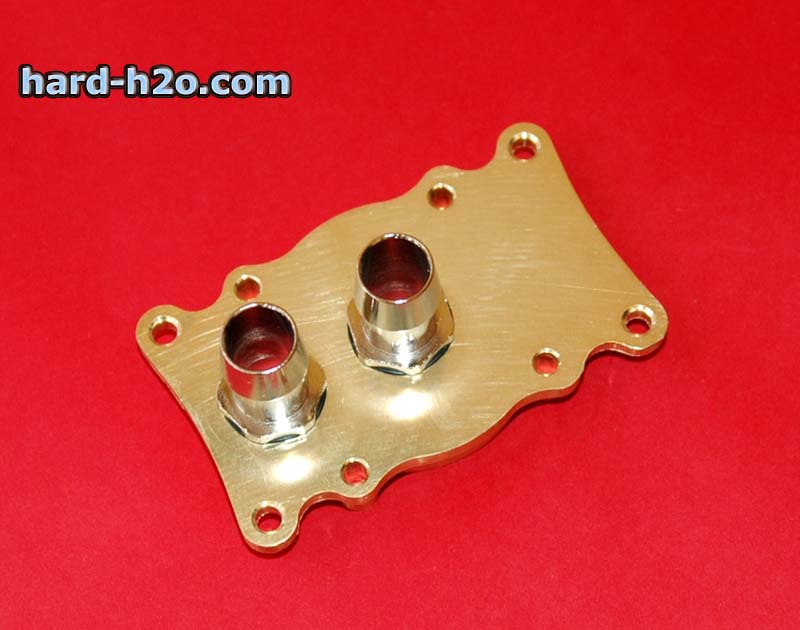

Esta es la parte superior de latón (brass) para placas AMD.

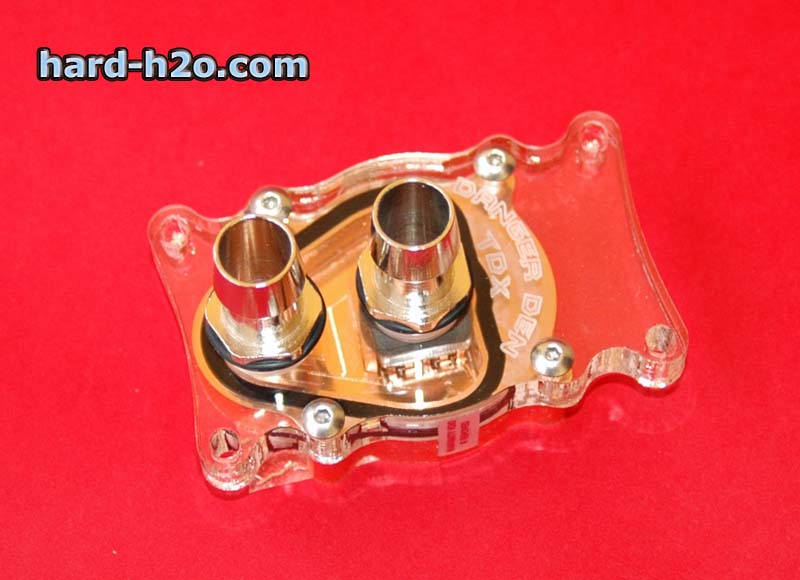

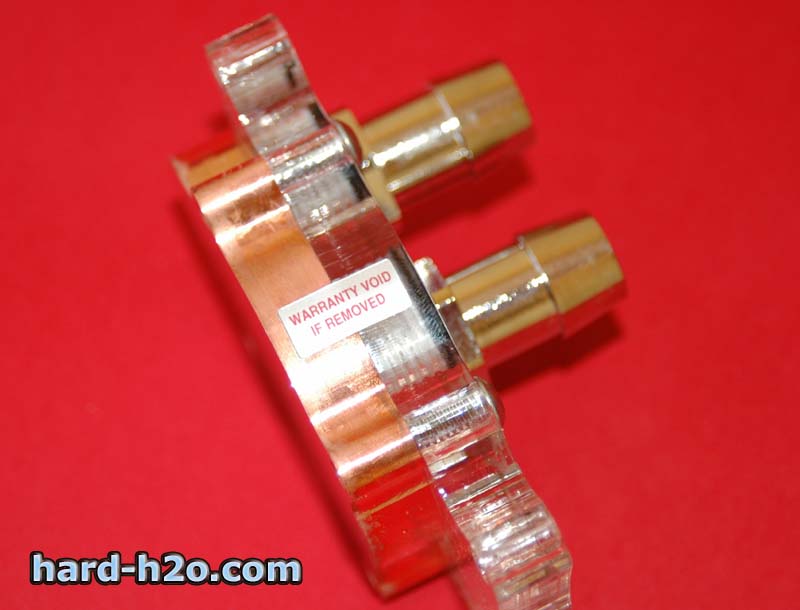

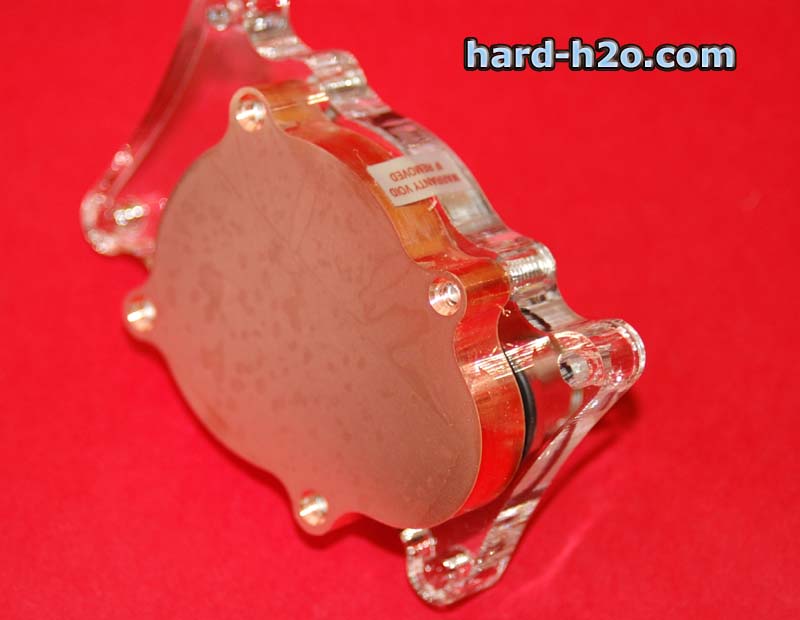

Esta es la parte superior del bloque en metacrilato para socket 478. Recordar que si cambiamos la tapa perderemos la garantía.

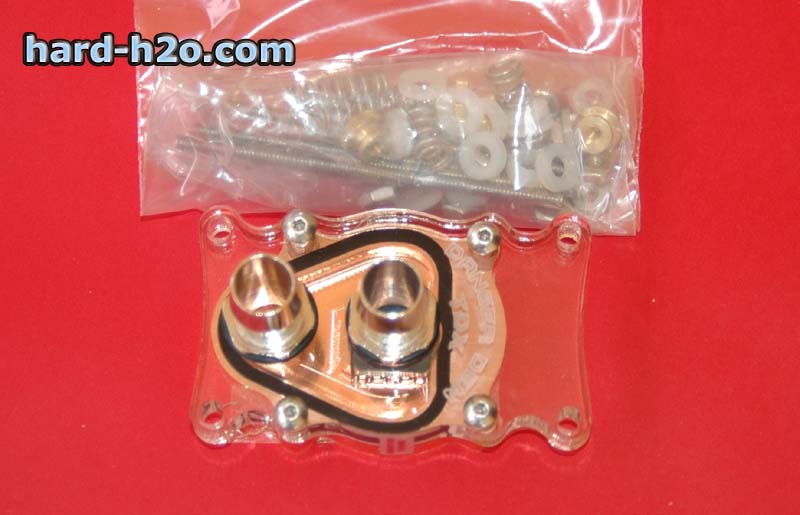

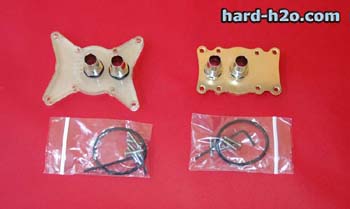

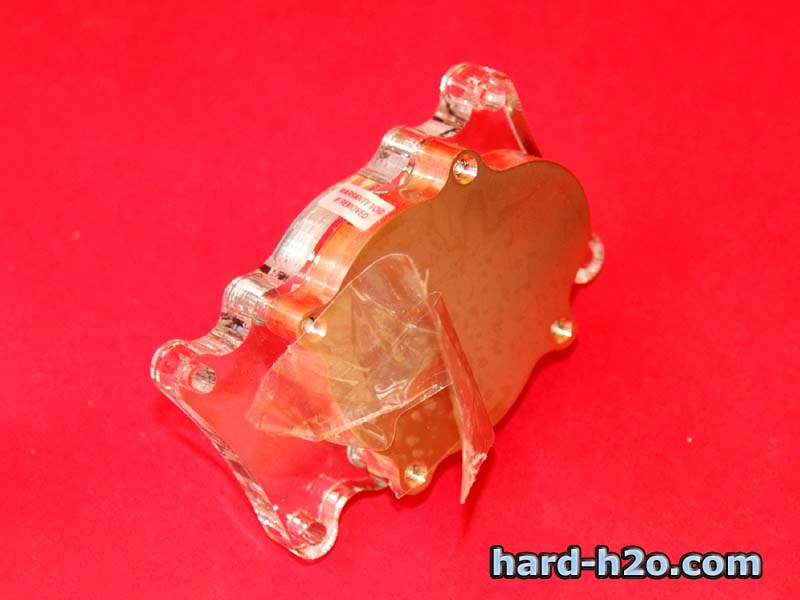

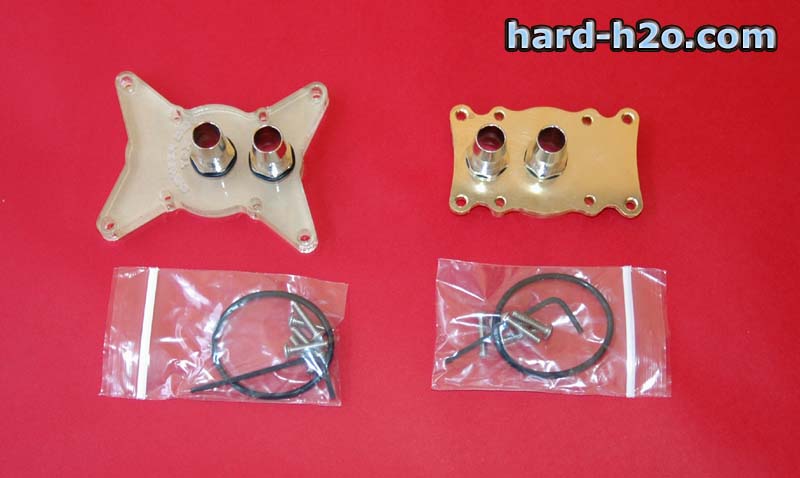

Al adquirir una parte superior del bloque de forma individual se nos adjunta, los tornillos para fijarla a la parte inferior, una junta tórica y la llave allen necesaria.

Podemos observar una pieza clave para el rendimiento de este bloque, el acelerador. Formado por la parte transparente y la pieza negra que impide cualquier otra ruta del agua al salir del racor.

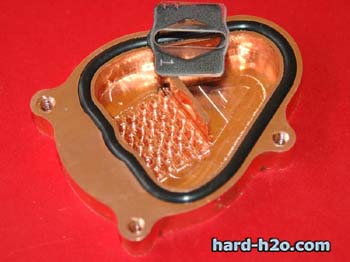

Vemos en detalle el trabajo sobre el bloque. microchannel ondulado para que el agua discurra por una mayor superficie. Y el tope para encajar el acelerador.

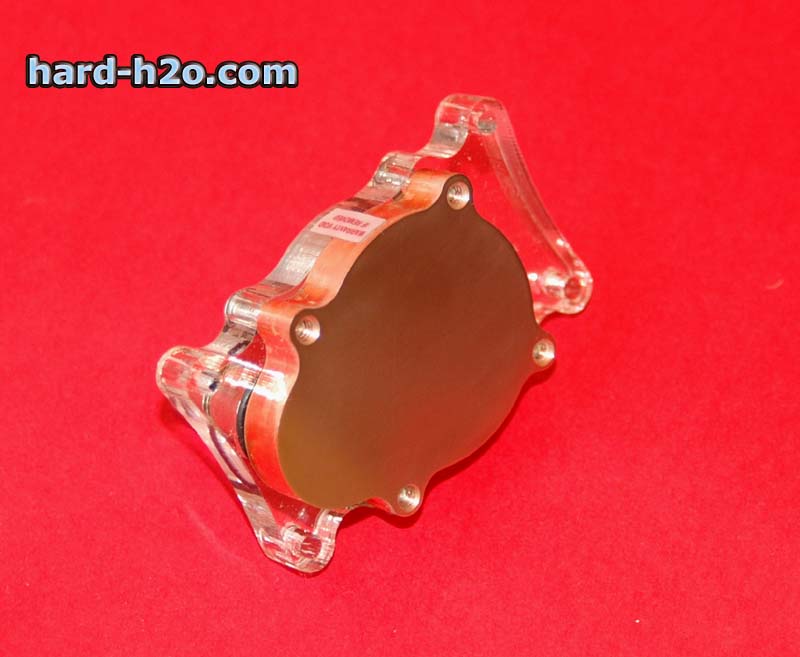

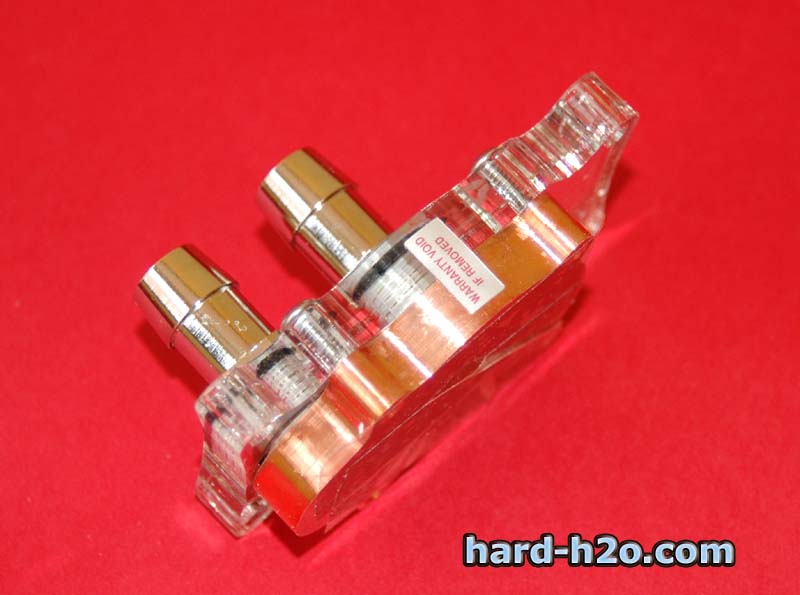

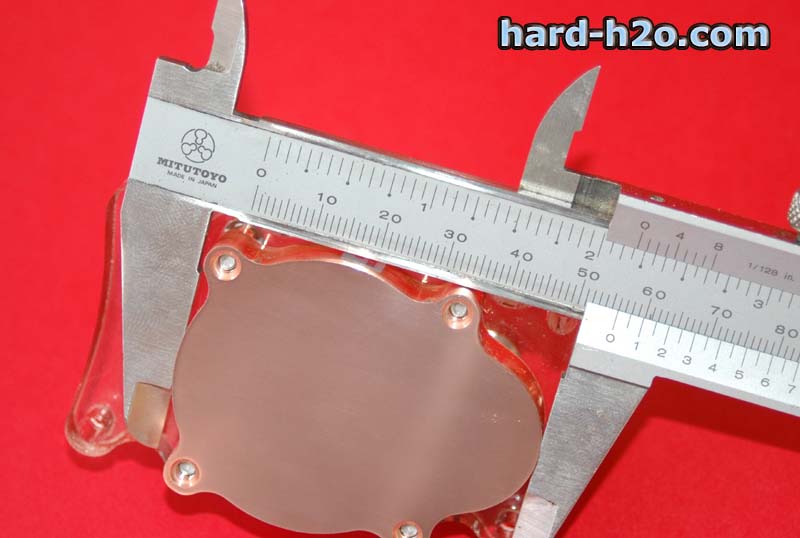

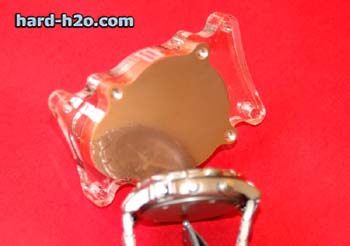

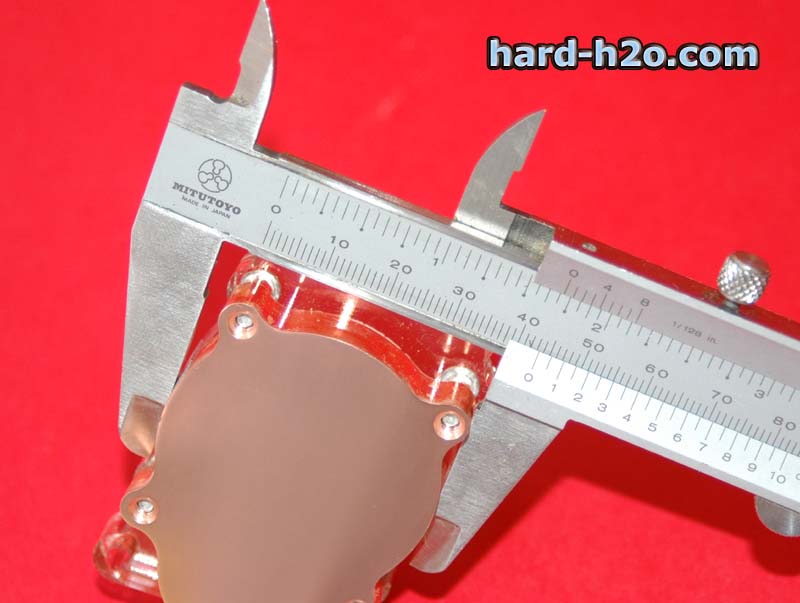

Comprobamos que los tornillos que unen las dos partes no sobresalen por la base. Vemos también que los dos materiales son distintos, cobre para la base y latón para la tapa..

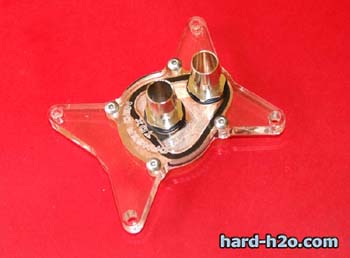

El bloque montado para plataforma INTEL. Por su tamaño adquiere esa peculiar forma de equis.
