Caja Artic Cooling Silentium T1
· Análisis: | Bsodman | · Fotos y montaje: | Franzol |
· Publicado por: | SalvadorP | · Fecha: | 14/10/2005 |
Producto cedido por Wildmod
Arctic Cooling es una innovadora empresa Suiza hoy por hoy bien conocida en el mundillo de los ordenadores silenciosos por sus disipadores para procesadores y tarjetas gráficas. Los primeros utilizan unos ventiladores termorregulados con un diseño muy apartado de las corrientes tradicionales, y los segundos han sido adoptados por varios fabricantes de primer orden como su equipo de origen. Si a eso le unimos una excelente relación calidad precio, cada nuevo lanzamiento de esta empresa merece ser tenido en cuenta.
En este caso, presentamos una caja que reúne varias innovaciones que no se aprecian a primera vista y que son el resultado de una ingeniería de primer nivel. Como muestra, un botón: buscando ser lo más silenciosa posible, la caja no sigue los estándares ATX y menos los BTX. La optimización consiste en una diferente circulación del aire en su interior, en poner la fuente en el frontal para no sobrecargarla térmicamente con los potentes procesadores y circuitos de alimentación de hoy en día y en un frontal sin aberturas por las que no pueda llegar el ruido.
Vamos a ver si esta caja cumple con lo anunciado.
| Tamaño | 18x43,5x45 cm |
| Peso | 11,5 kg |
| Bahías | Externas:2x 5.25, 2x 3,5 ; Internas: 1x 3,5 + 1 silenciador de disco duro |
| Alimentación (Fuente Seasonic) | 350W, PFC Activo, Eficiencia del 75-80% |
| Material | Acero 0,8mm SECC |
| Conexiones Frontales | 2x USB 2.0, 2 x Audio, IEEE 1394 (opcional) |
| Ventiladores incluidos | 4x Arctic Fan 3, 1.000 - 1.900 RPM |
| Garantía | 2 años |
Presentación y vista en detalle:
 |  |

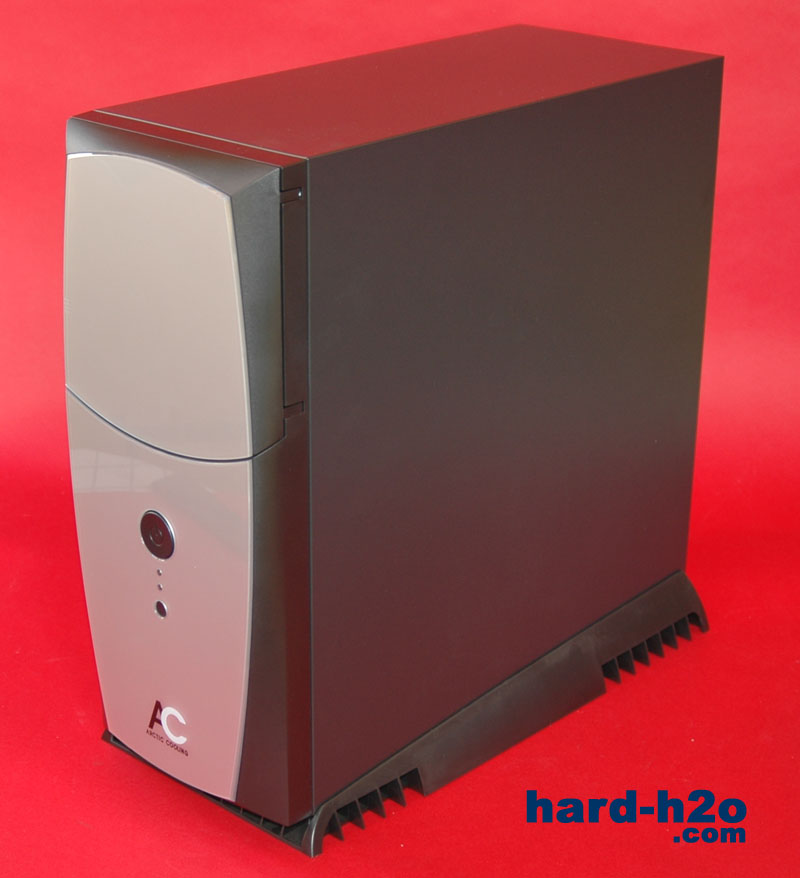

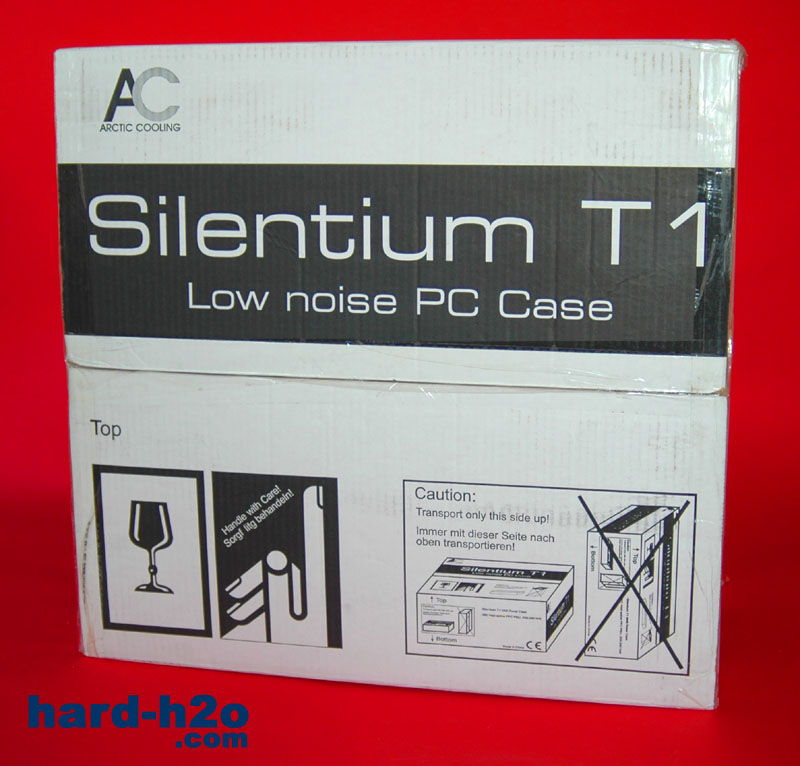

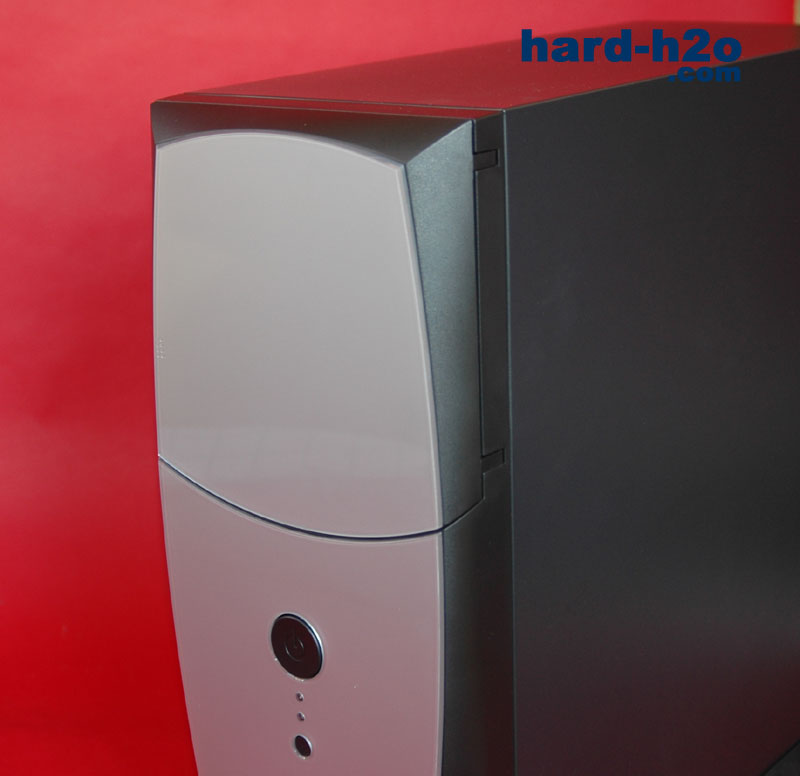

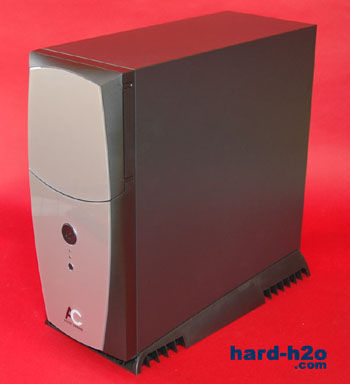

| La caja viene bien embalada, protegida por porexpan moldeado y sobre una capa de gomaespuma de 2cm de espesor. Su almacenaje es horizontal, en vez de vertical. | La primera impresión es positiva, la caja es pequeña, elegante y discreta, con un acabado reflectante en el frontal. |
 |  |

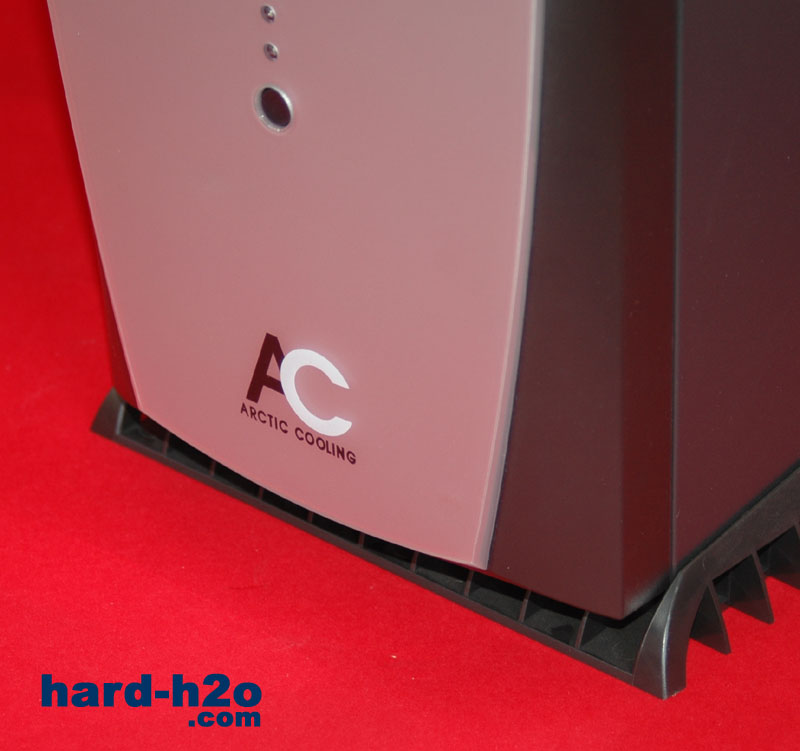

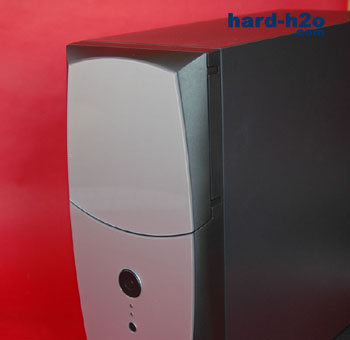

| El logotipo está bastante conseguido, los botones tienen buen tacto y los LEDs tienen una luminosidad discreta pero suficiente. | La tapa de las bahías cierra y abre a presión y es desmontable. |
 |  |

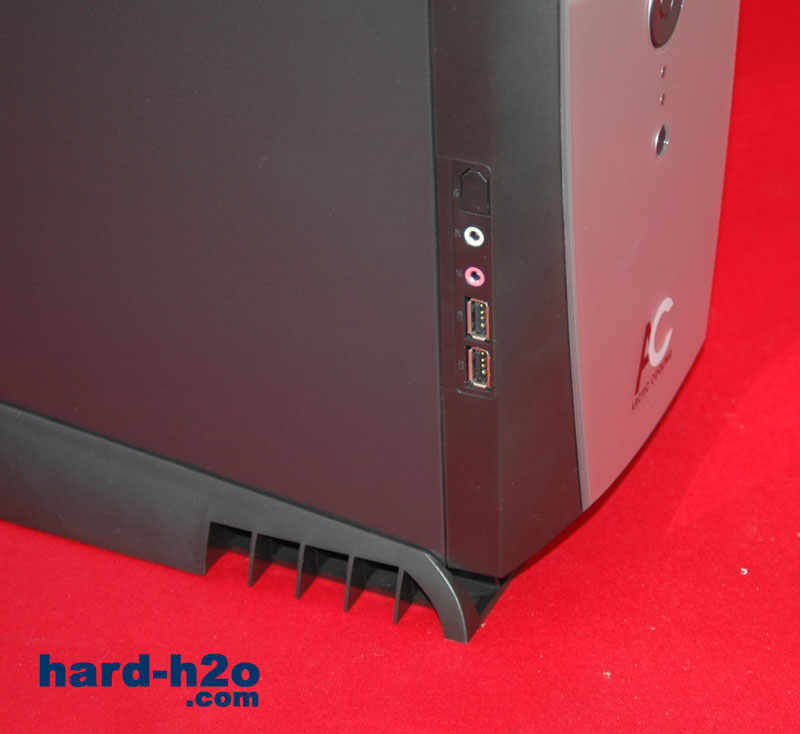

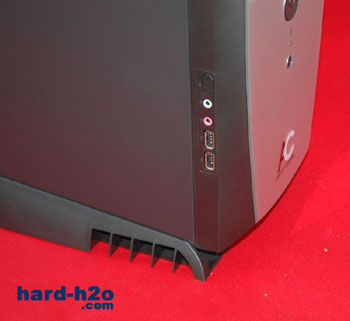

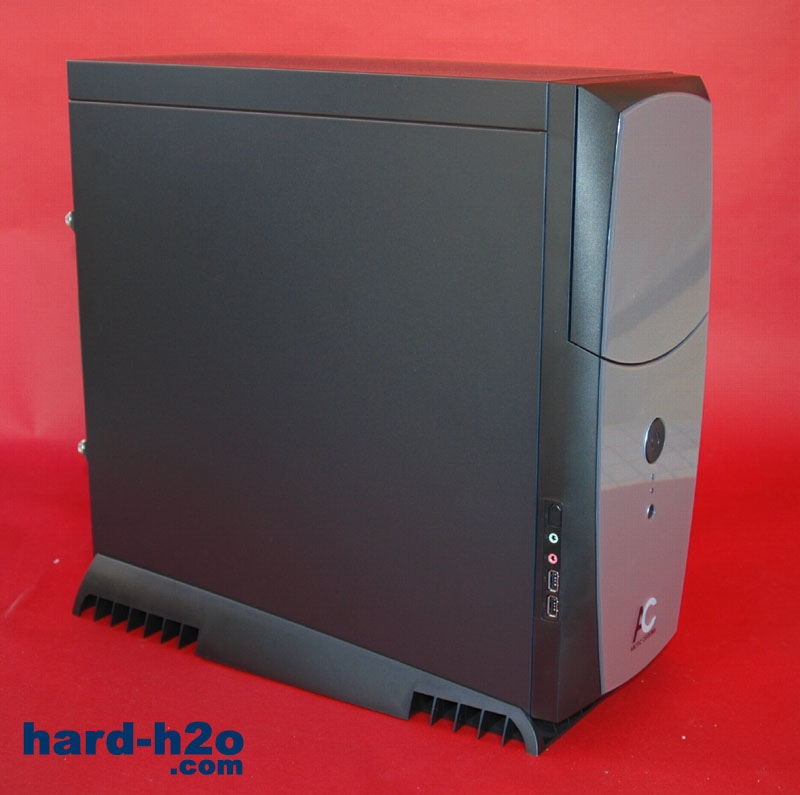

| Tapa lateral sin ventana y conectores por un costado. | Se aprecia la preinstalación del conector IEEE 1394; así como los conectores de audio y USB. |
 |  |

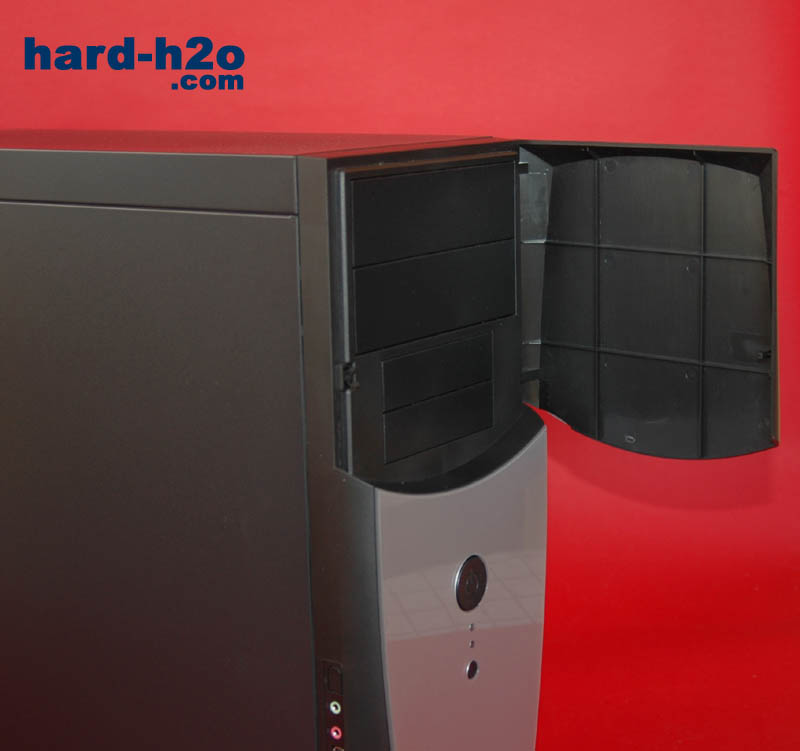

| La tapa de las bahías pivota hacia la izquierda, su cierre es bueno. | Aquí empieza lo serio, nada que ver con una caja tradicional, la fuente no está en su sitio. La placa si está en su posición tradicional y la tapa lateral se atornilla con dos "thumbscrews". |
 |  |

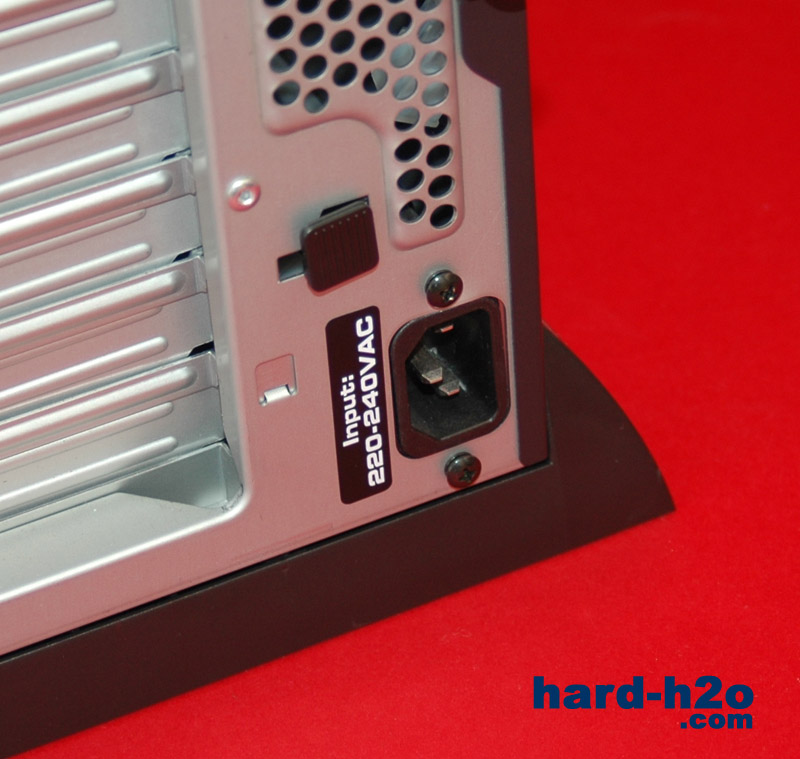

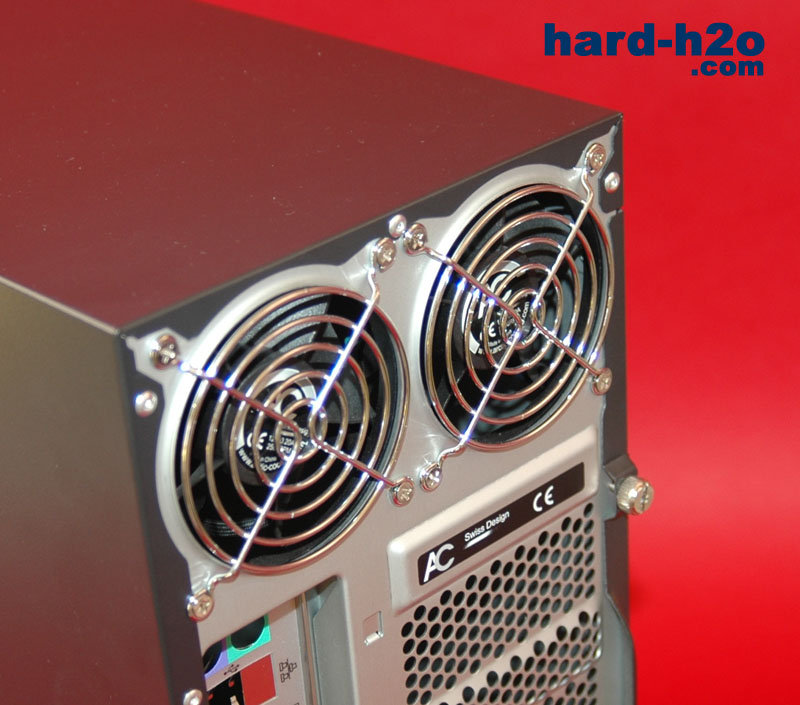

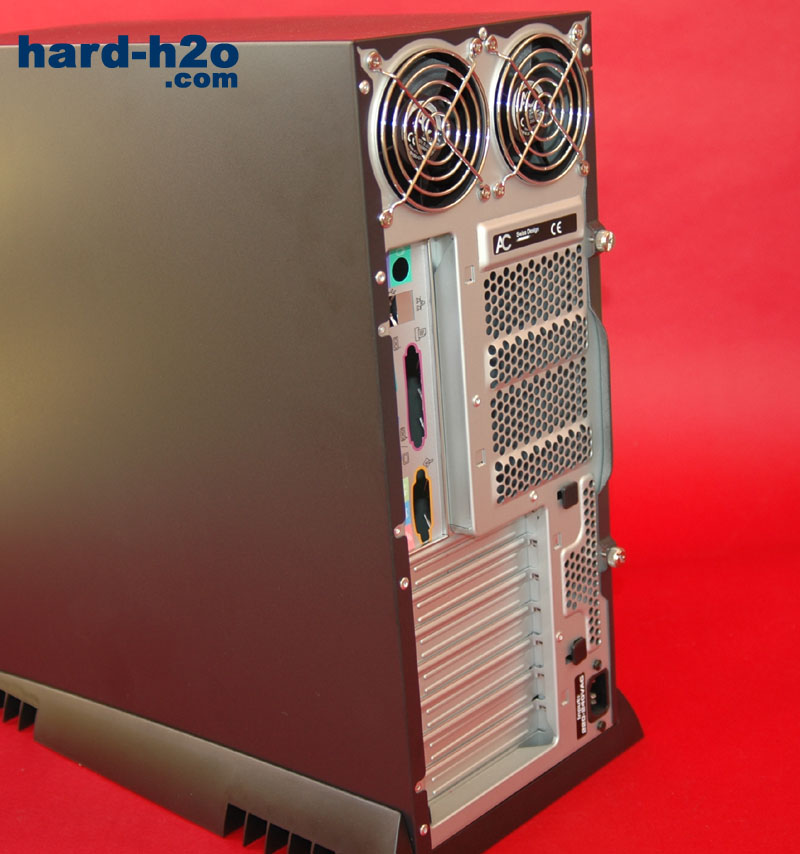

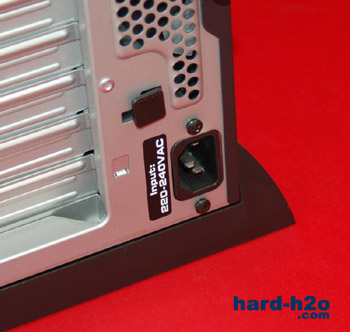

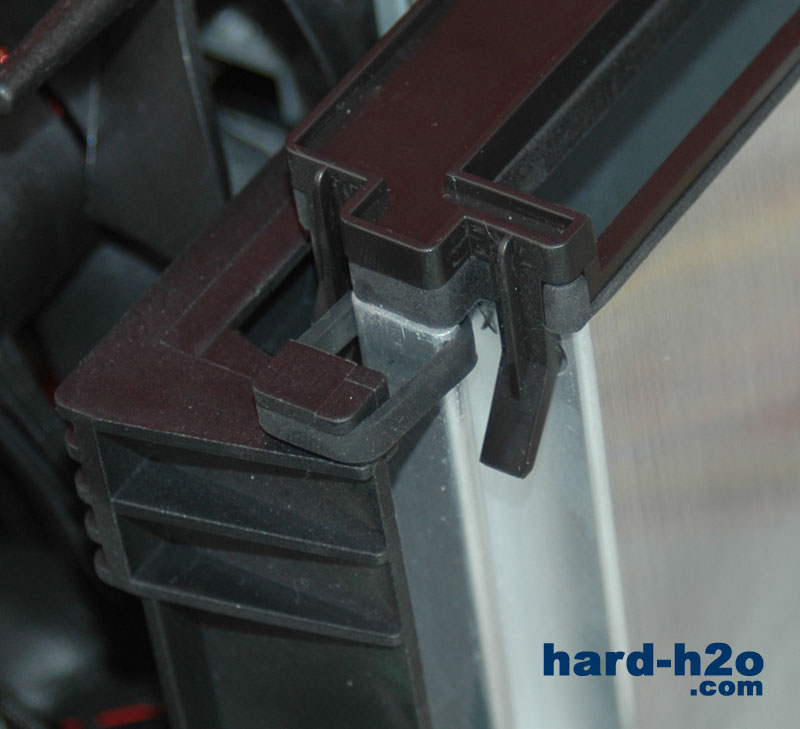

| Dos ventiladores de ocho trabajan en extracción, protegidos por una rejilla poco restrictiva. La chapa troquelada es una de las dos entradas de aire que tiene la caja. | Aquí apreciamos una de las dos pestañas de plástico que colocan la guía interna de sujeción de las tarjetas en su posición cerrada, y la toma de corriente. |
 |  |

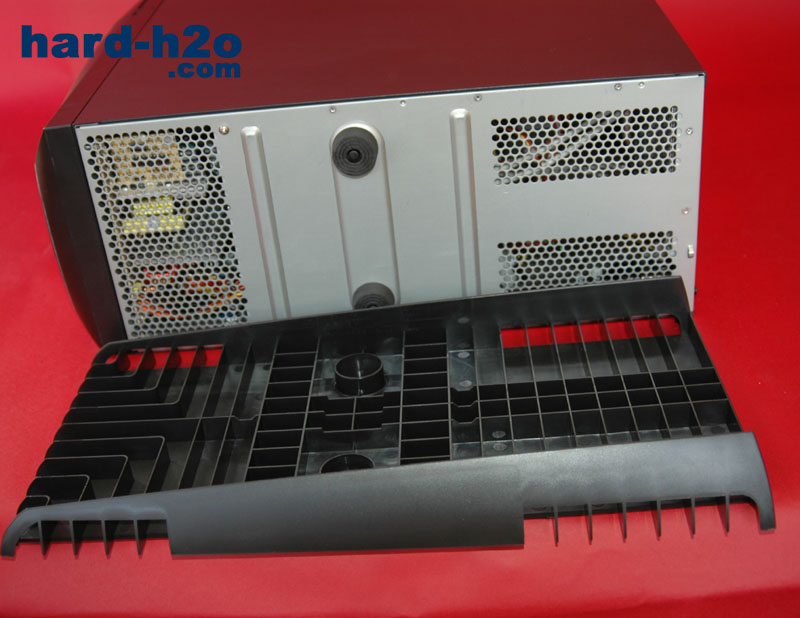

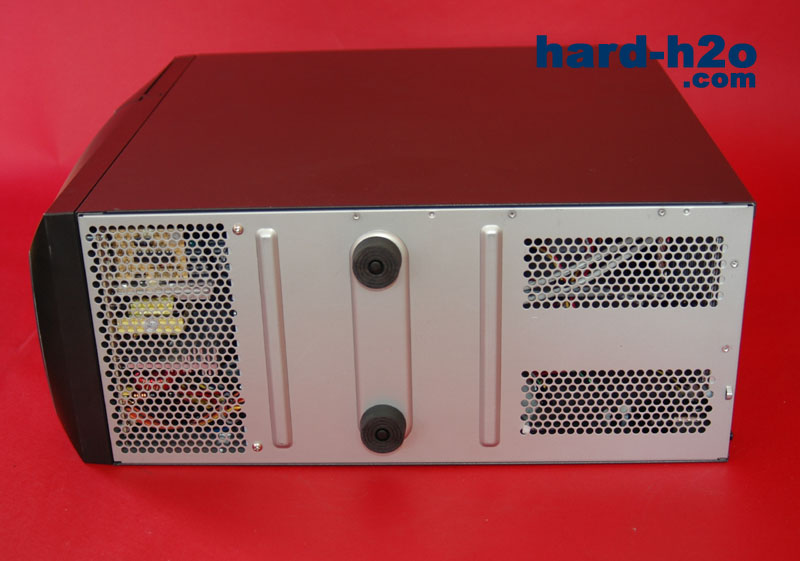

| Esta es la plataforma en la cual se apoya la caja. Tiene dos zonas sin comunicación entre sí, la delantera para la extracción del aire caliente de la fuente, la trasera es la segunda entrada de aire de la caja, a la altura de las tarjetas. | La caja en sí se apoya en dos tacos antivibración, con lo cual queda desnivelada al sacarla de la plataforma. Se aprecia también que el frontal no tiene entrada de aire, esto ayuda a disminuir el ruido. |
 |  |

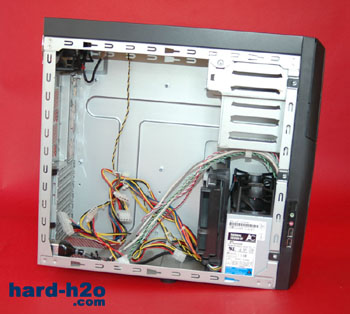

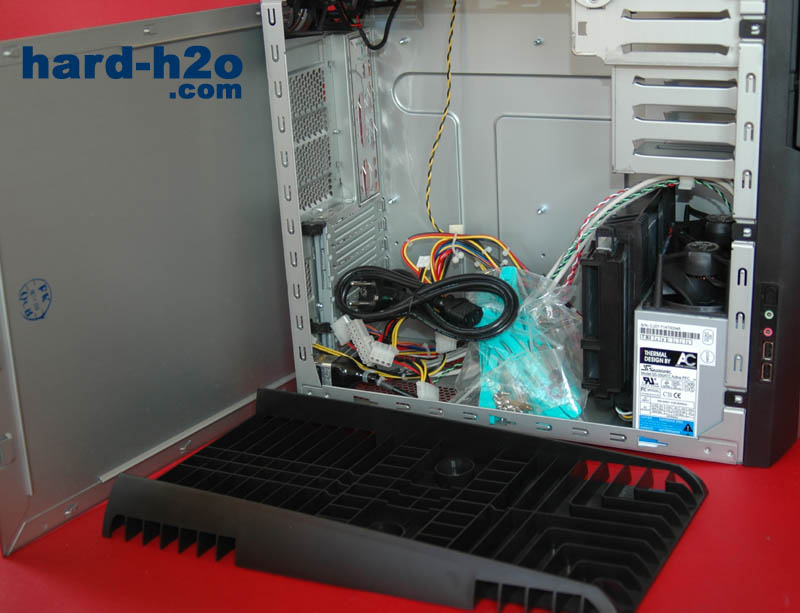

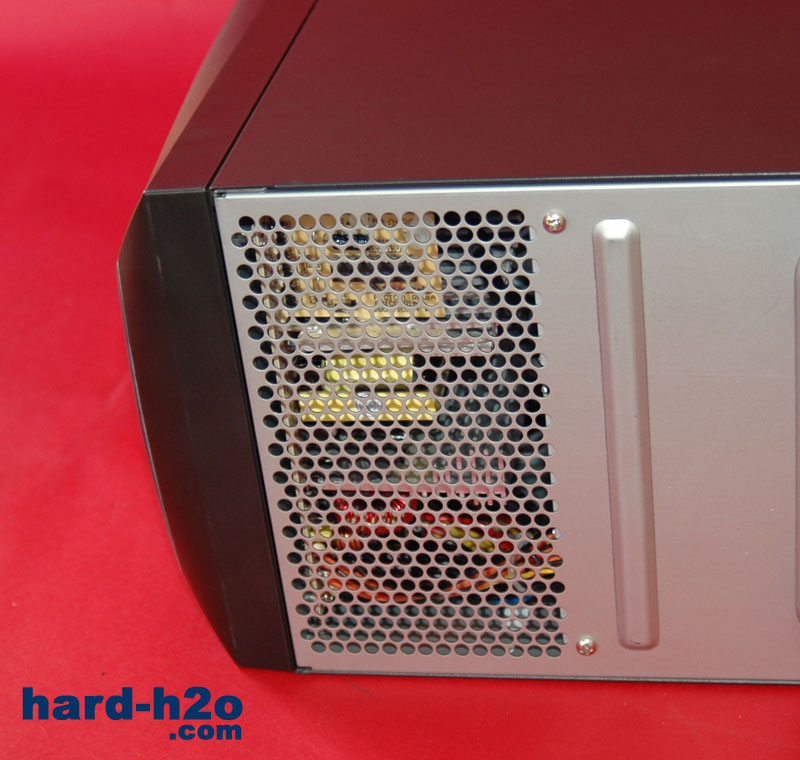

| Primer plano de la rejilla de extracción de aire de la fuente, la misma que la de cualquier fuente moderna de bajo ruido. | Esto es lo que vemos al abrir la caja por primera vez. Lo que más choca es la falta de espacio y la cantidad de artilugios extraño. |
 |  |

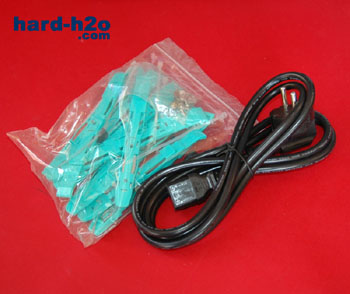

| Tornillería, gomas antivibraciones de recambio, sujetacables, cable de corriente y guías rápidas, estas vienen marcadas para evitar confusiones. Buen detalle. Sin embargo no hay manual de instalación, hay que recurrir al de su página web que, aunque tiene buenas fotos explicativas, sólo está en inglés y alemán. | Como comentado, la caja cabecea sin su plataforma, pero no supone ninguna molestia a la hora del montaje. |
 |  |

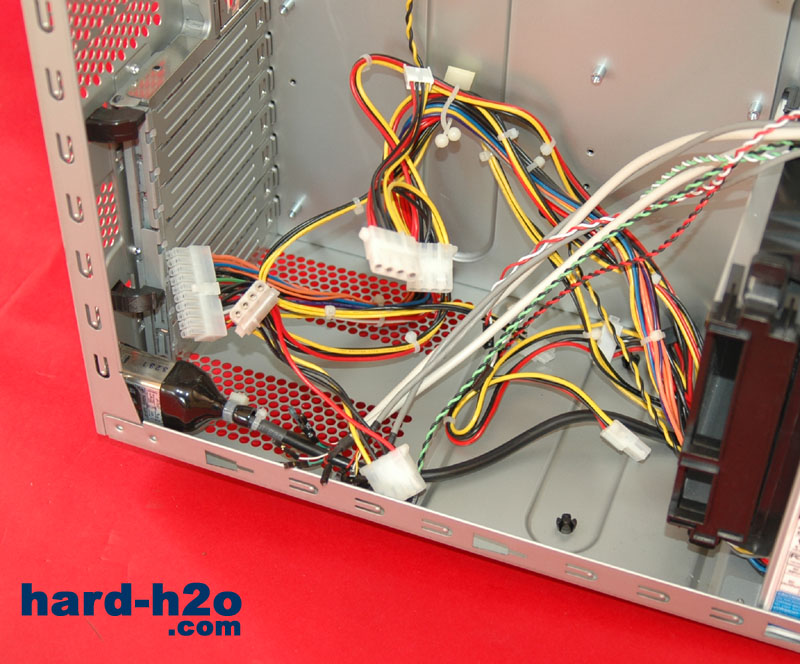

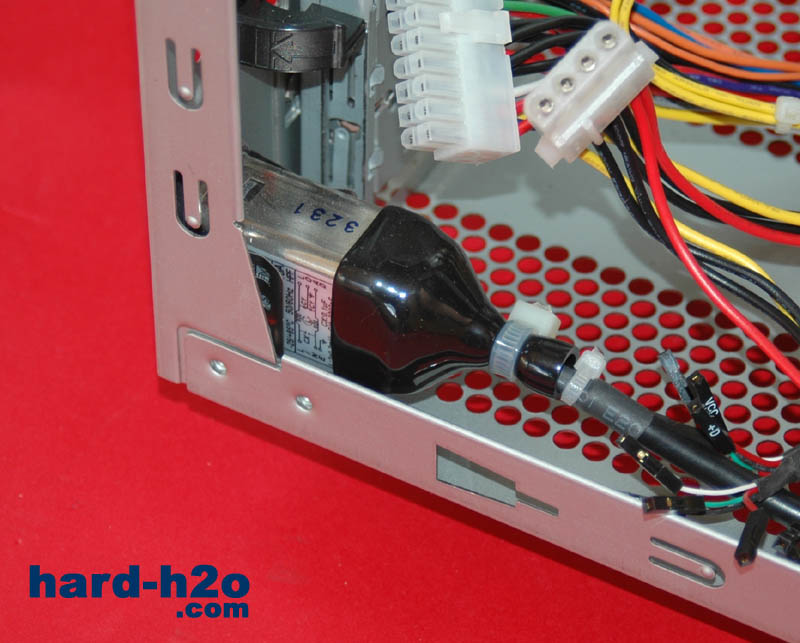

| Este es el espacio con el que vamos a contar a la hora de montar nuestra placa, muy ajustado. La fuente cuenta con los suficientes conectores. | La toma de corriente desde el interior, perfectamente aislada. Este es un buen punto, ya que a la hora del montaje seguro que la tocamos inadvertidamente. |
 |  |

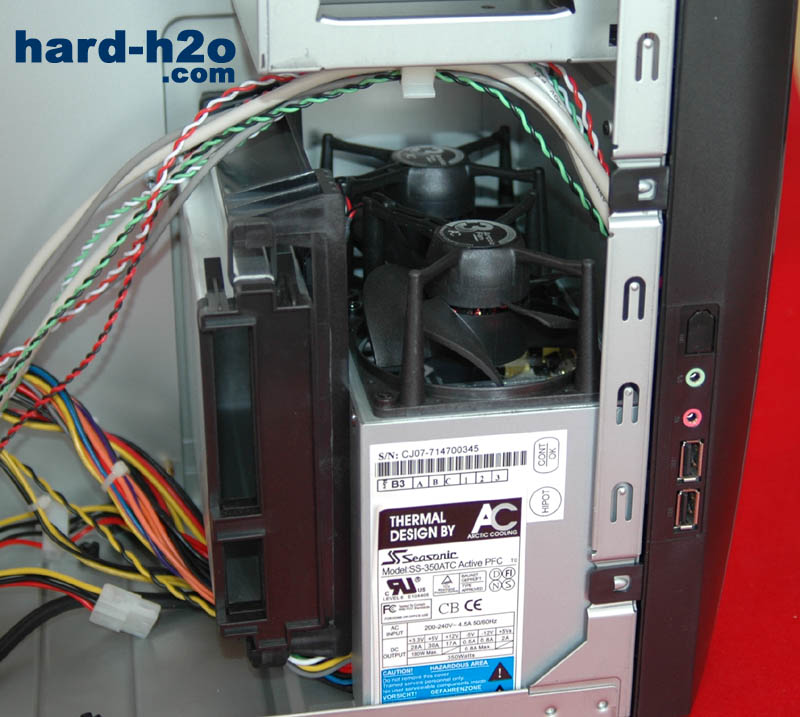

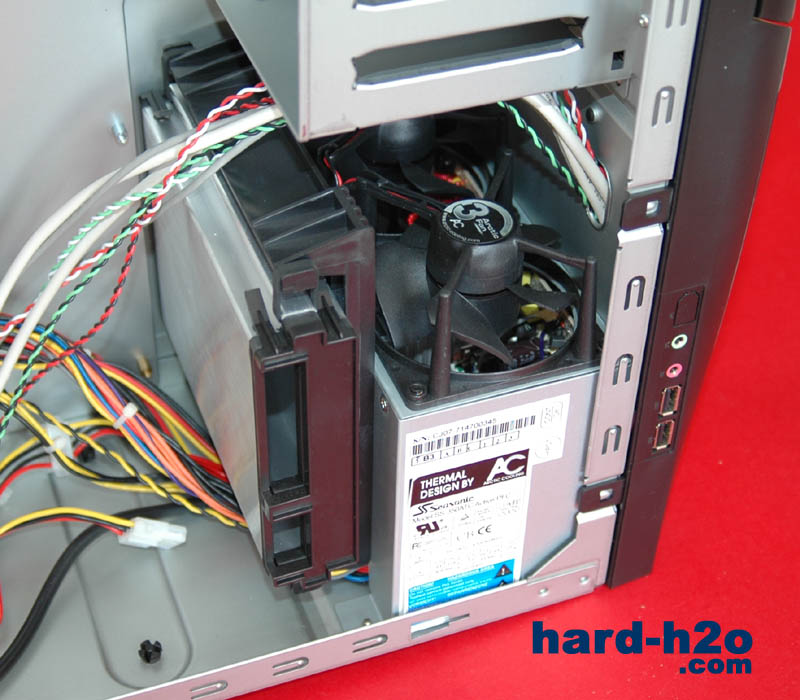

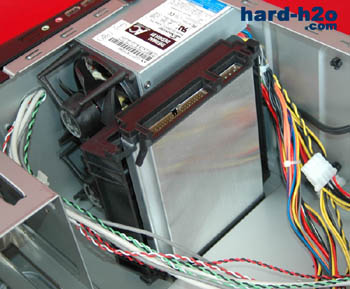

| Donde usualmente pondríamos nuestros discos duros detrás de un ventilador, nos encontramos con este montaje. | El artilugio a la izquierda es un refrigerador-silenciador de disco duro y a la derecha tenemos una fuente Seasonic. |
 |  |

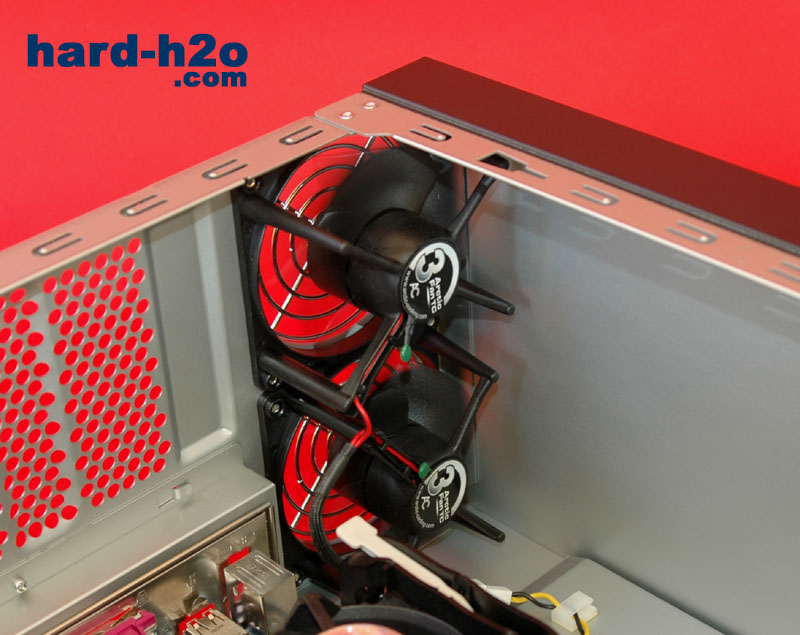

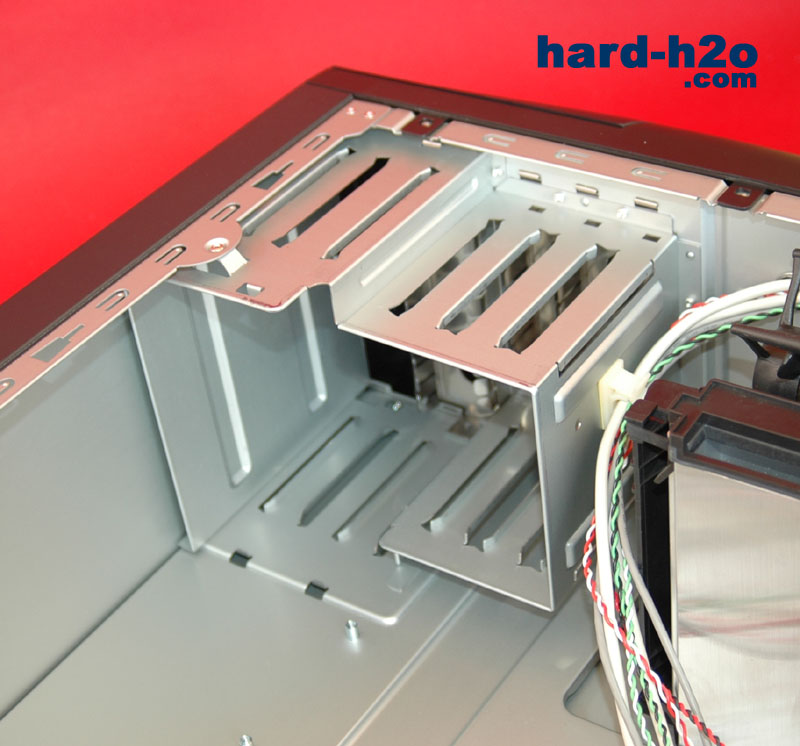

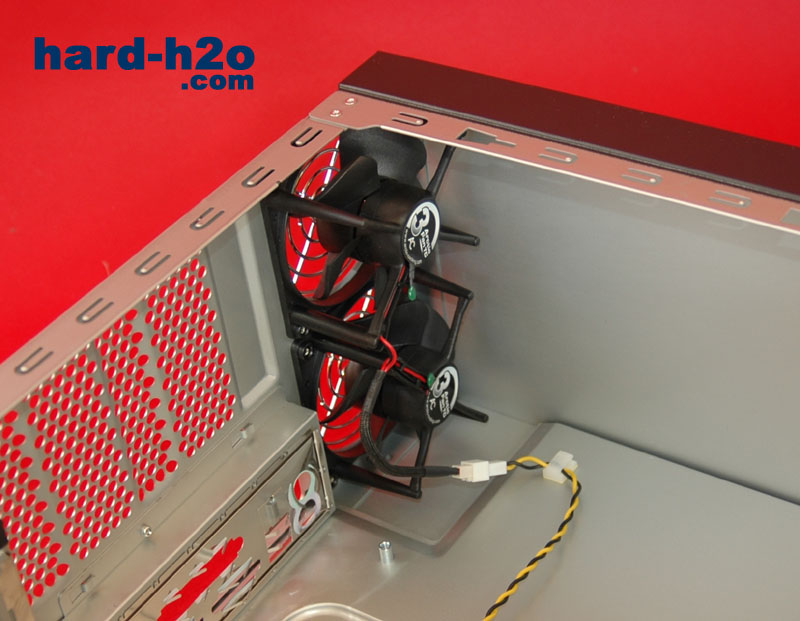

| Los 2 ventiladores en extracción son Arctic Fan 3 de 8 cm termorregulados. Su peculiaridad principal es que sus palas tienen 2,5 cm de ancho, cuando los ventiladores normales las tienen de 1,7; eso les permite general mayor presión a menos revoluciones. | La única jaula de la caja, apta para dos lectores y 3 unidades de 3 1/2. Incluye un sistema de guías rápidas. |
 |  |

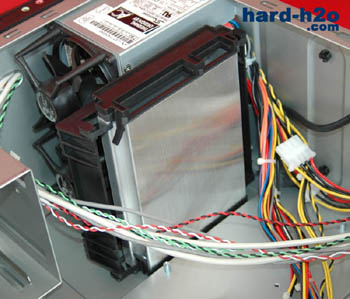

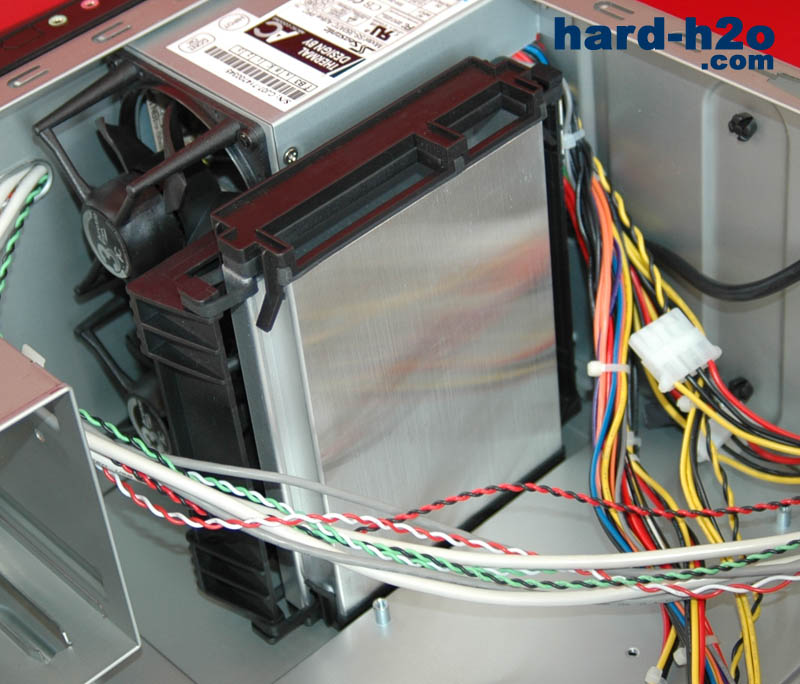

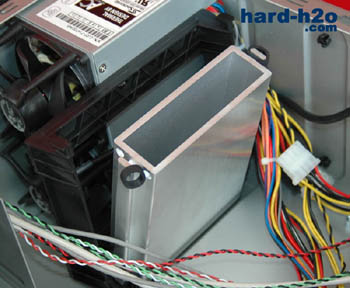

| El silenciador-refrigerador de disco duro, que consiste en una caja de aluminio en la cual se inserta el disco y que se suspende con unas gomas de un bastidor. | Detalle de una de las gomas de suspensión. La función de este sistema de suspensión es evitar que las vibraciones generadas por el disco duro al girar se traspasen a la caja. Vienen 4 más de recambio, detalle a agradecer. |
 |  |

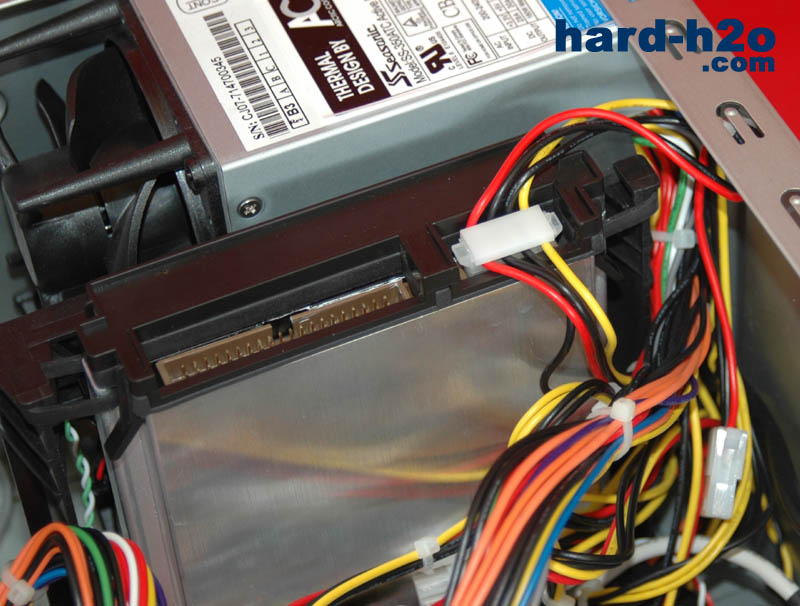

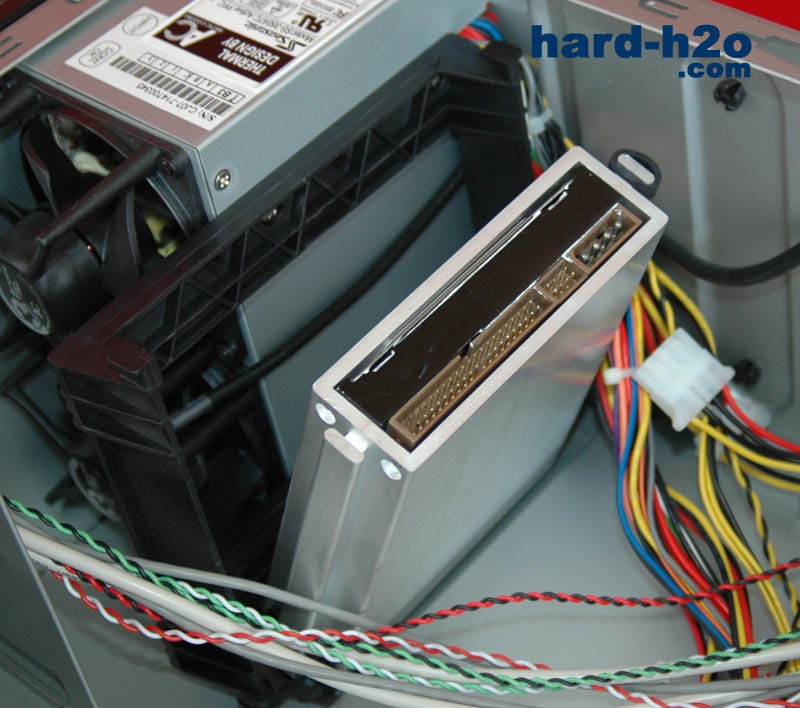

| La caja de aluminio actúa de disipador pasivo del disco duro. A la hora del montaje, no es necesario sacar las gomas como en esta foto., pero de este modo vemos mejor el grosor del aluminio y su buen acabado. | El disco duro encaja a la perfección en el disipador, sin ningún tipo de holgura. |
 |  |
| Para montar el disco debemos retirar la tapa negra que encapsula el disipador. Para ello levantaremos las dos patillas superiores ayudándonos de un destornillador, retiraremos un poco hacia fuera la tapa y la presionaremos hacia abajo con cuidado ya que las patillas son extremadamente delicadas. Una vez insertado el disco procederemos en orden inverso. | Las guías rápidas son de una facilidad de uso pasmosa. Vienen marcadas y no hay posibilidad de error. Encajan con un click en el lector. |
 |  |

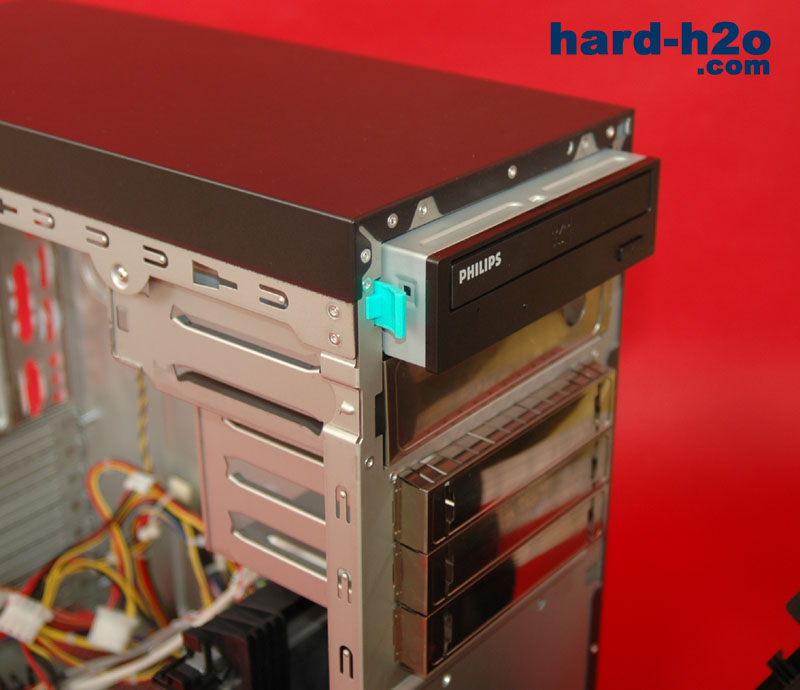

| Una vez preparado el lector, se retira la tapa frontal hacia la izquierda levantando dos pestañas, se retira la protección desplazándola de lado y se inserta el lector. | El lector queda perfectamente sujeto y a ras del frontal. Buen sistema. |
 |  |

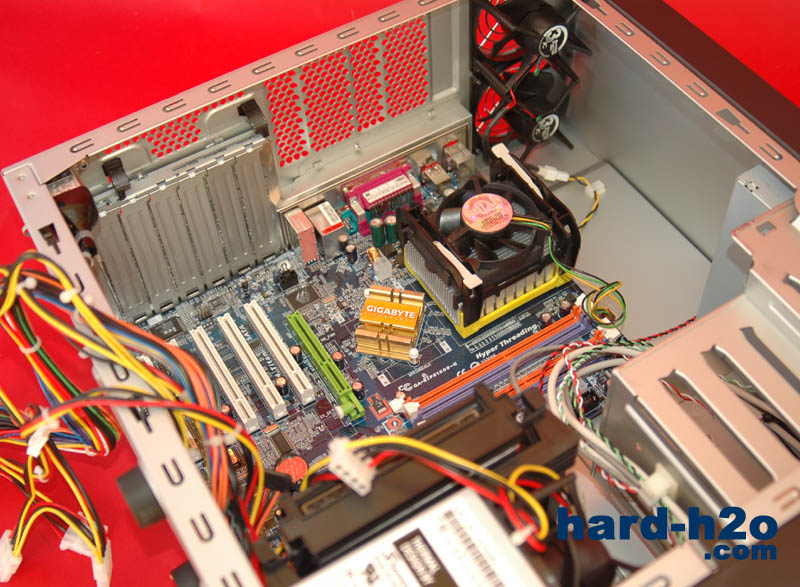

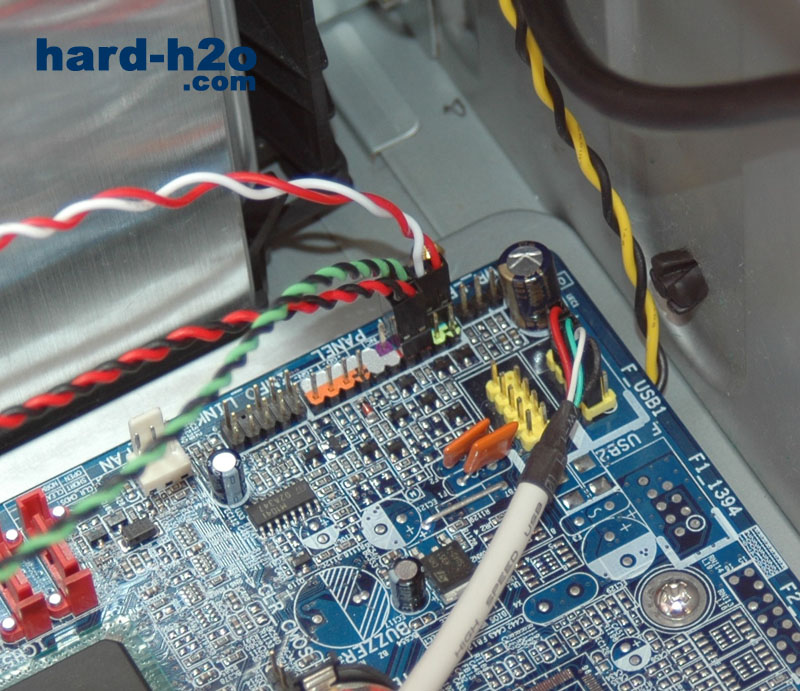

| El montaje de la placa trae las complicaciones propias de un espacio ajustado, al contrario del montaje del disipador de la cpu, que al no tener la fuente encima, es muy sencillo. | Los conectores vienen marcados. En el caso de los USB frontales, es conveniente mirar el esquema del manual para evitar problemas. |
 |  |

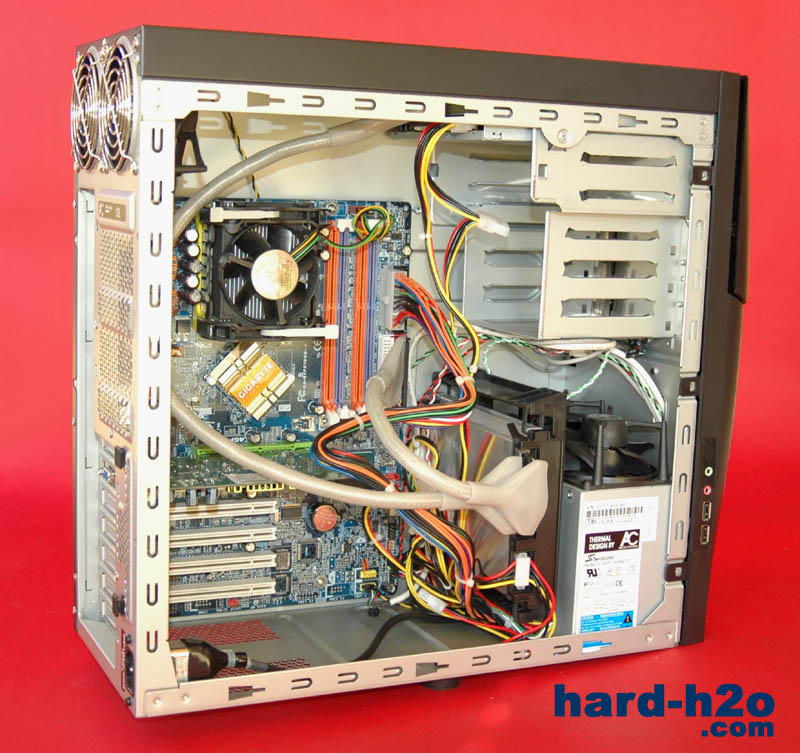

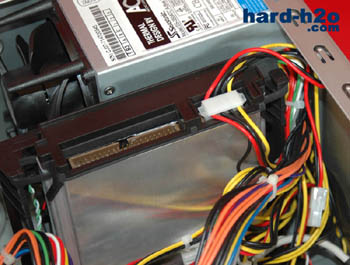

| Conectamos la corriente de los dispositivos... La fuente trae un conector SATA. Si se monta un disco SATA, el cable de señal debe retorcerse cerca del conector para permitir que la tapa lateral de la caja encaje en su sitio, sin duda debería ser más largo | Vista de la placa montada, a falta de organizar el cableado y habiendo conectado ya los buses de datos. El cable de corriente a placa puede resultar un poco corto para placas que tengan el conector en la esquina de arriba a la izquierda. |
 |  |

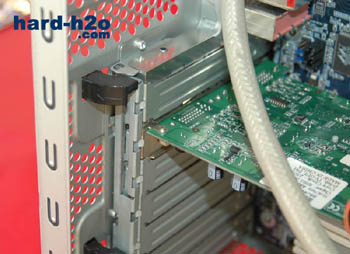

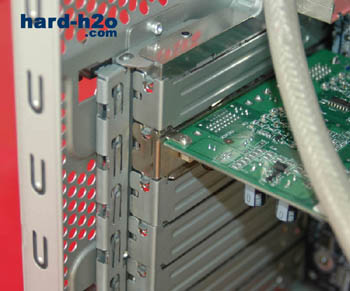

| El sistema de sujeción de las tarjetas consiste en una bisagra que presiona las tarjetas una vez cerrada, manteniéndolas en su sitio. | Para abrirlo, es suficiente con presionar en el sentido de la flecha. Va un poco duro la primera vez, pero después funciona perfectamente. |
 |  |

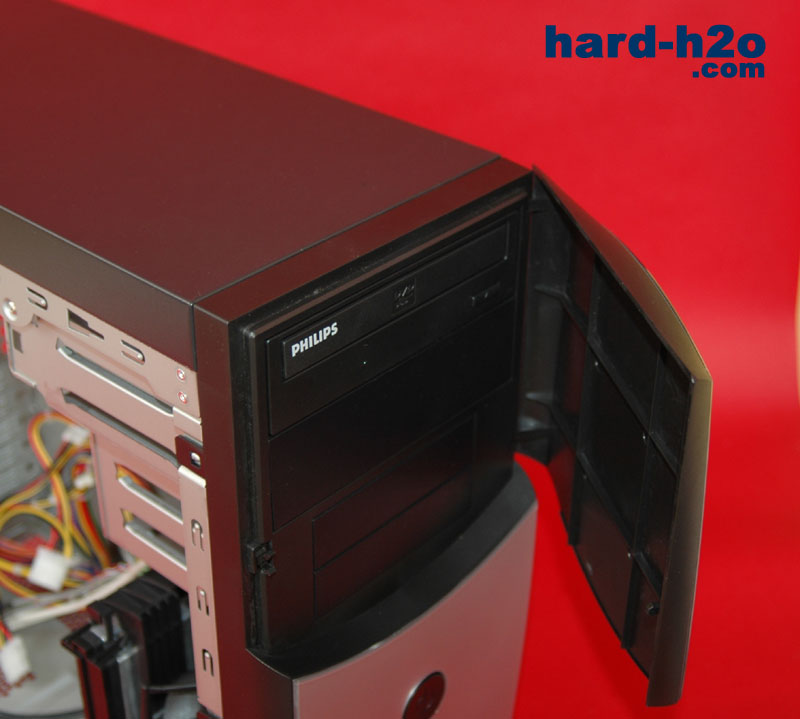

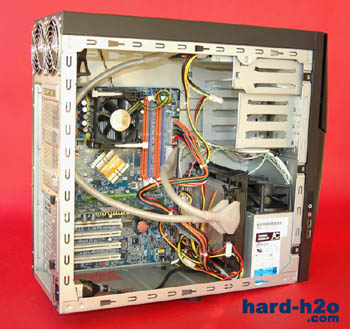

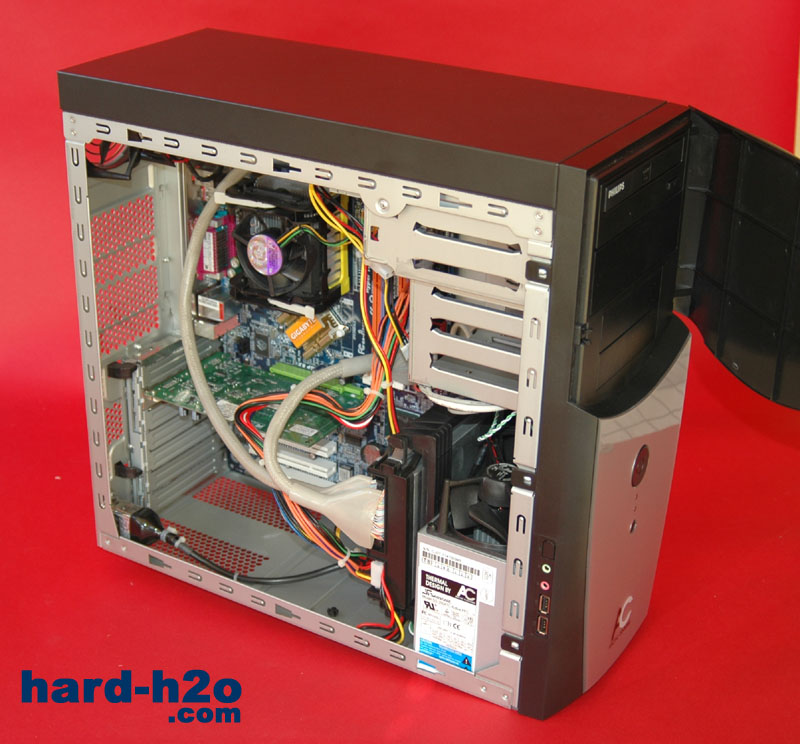

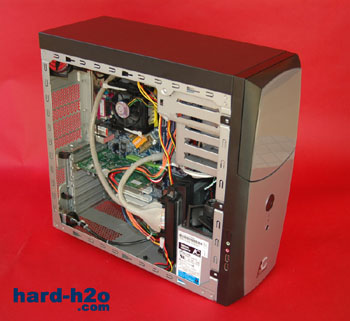

| Otra toma de la caja con la tarjeta gráfica ya instalada. | La misma toma con la puerta de la bahía abierta, las unidades ópticas en negro quedan realmente bien disimuladas. |
 |  |

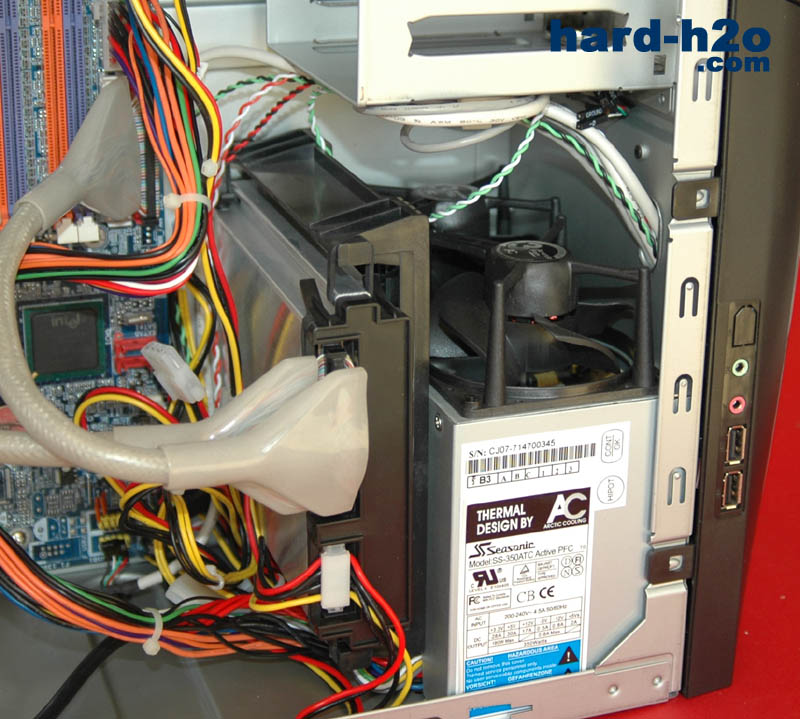

| Aquí podemos apreciar el sistema de circulación de aire: por abajo, fresco, hacía la gráfica y la fuente. Se expulsa por la fuente. Por arriba fresco hacia la cpu y vuelve a salir inmediatamente. | La fuente es una maravilla, no se calienta aún después de horas a plena carga y mantiene los voltajes dentro de las tolerancias permitidas. |
 |  |

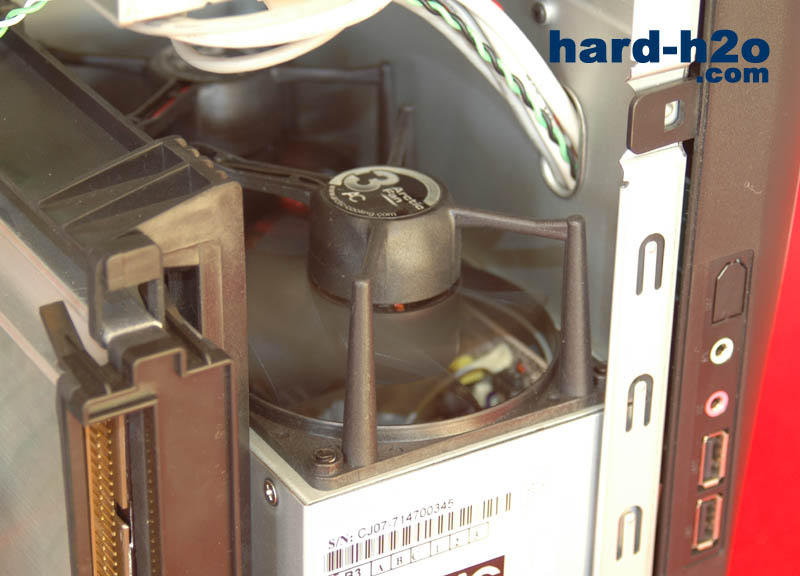

| Los ventiladores de la fuente son casi inaudibles, un ligerísimo murmullo con la caja abierta a pocos centímetros. | Los ventiladores traseros son también muy silenciosos, y además el hueco standard hará posible que podamos sustituirlos por otros ventiladores de 8cm si fuera necesario. |
 |  |

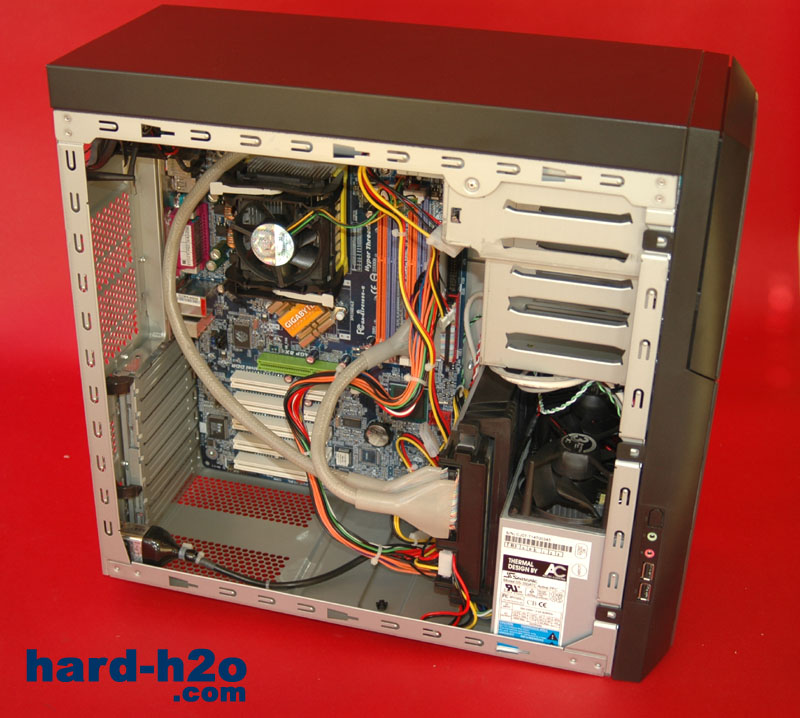

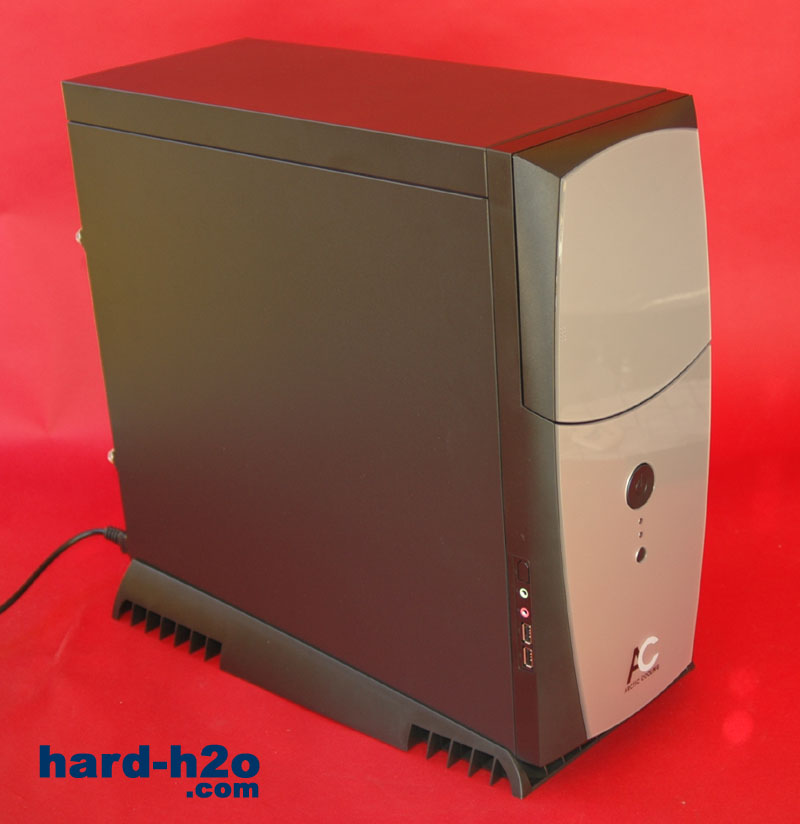

| Al estar el cable de alimentación a ras de suelo, tenemos un cable menos que ordenar. | Vista general de la caja una vez montada. Una caja discreta y sencilla, pero original en su diseño. |
Equipo de pruebas:
| Componente | Modelo |
| Placa Base | ABit KV7 |
| Procesador | AMD XP1700+ |
| Disipador CPU / Ventilador | Thermalright SLK800 / Arctic fan 3 |
| Memoria RAM | Mushkin Level One 512MB DCK |
| Disco Duro | Seagate 80GB SATA |
| Tarjeta Gráfica | ATi 9600 Pro / Arctic Silencer |
| Fuente de Alimentación | La propia de la caja |
| Ventiladores | Los propios de la caja |
Conclusión:
| | |
| - Muy silenciosa | - La posición de la fuente hace que sea difícil sustituirla. |
| - Elegante y discreta, bien acabada. | |
| - Diseño compacto, ideal para un sistema con pocos dispositivos. | |
| - Sistema de refrigeración innovador |
La fuente no se ha calentado nada durante la prueba; además el sistema general de ventilación es realmente eficiente.
La caja cumple con lo anunciado: es silenciosa hasta extremos insospechados sin renunciar a una buena disipación. Esta caja será ideal para cualquiera que quiera montarse un ordenador silencioso sin tener que recurrir a la compra de sofisticadas piezas. Sólo un disipador de CPU acorde, el resto ya viene montado y conectado. Caben un par de lectores, un par de discos duros y un lector de tarjetas de memoria, suficiente para la mayoría de usuarios, así como para despachos de profesionales liberales y como pequeño servidor casero conectado 24 horas.
Se le puede criticar que la fuente no se puede cambiar por otra distinta en caso de rotura o que es poco potente para lo que se estila hoy en día; los dos años de garantía cubren la primera posibilidad y la segunda ya la ha cubierto el fabricante: en su página web la caja acaba justo de anunciarse con fuente de 450w, aunque los 350W de esta fuente de alimentación serán suficiente para la mayoría de los sistemas.
