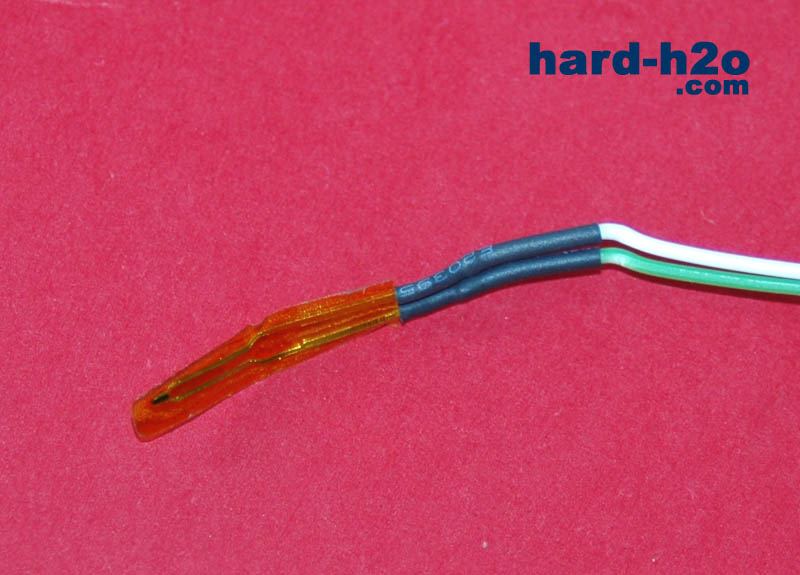

Esta es una de las 3 sondas que se monitorizan desde el LCD, está esta marcada como HD, otra como CPU y la última como SYS.

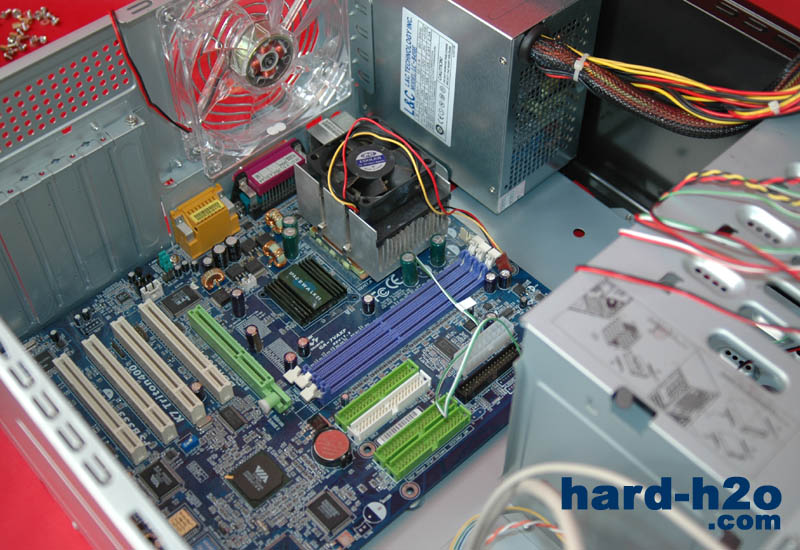

Ya podemos atornillar la placa como de costumbre. Para quitar la plaquita posterior de las conexiones es necesario quitar el ventilador, ya que justo ahí está el tornillo que lo sujeta. En la foto se puede ver como la sonda térmica queda por debajo del disipador, para más detalle puedes ver nuestro review de la

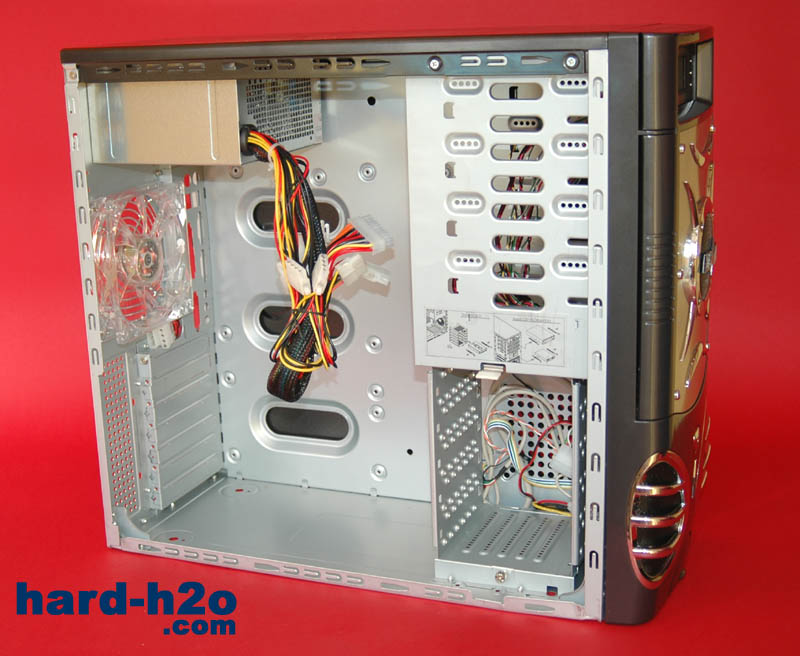

Así es como se ve la caja a mitad del proceso, aún nos queda colocar las unidades y los cables del LCD.

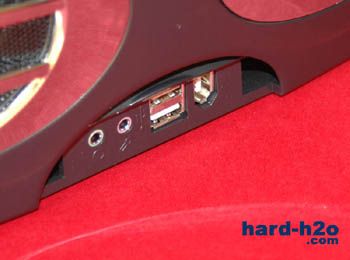

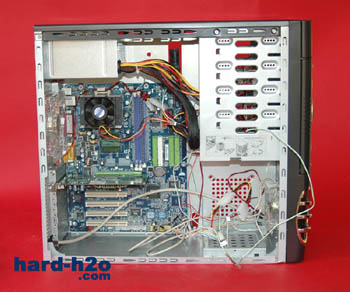

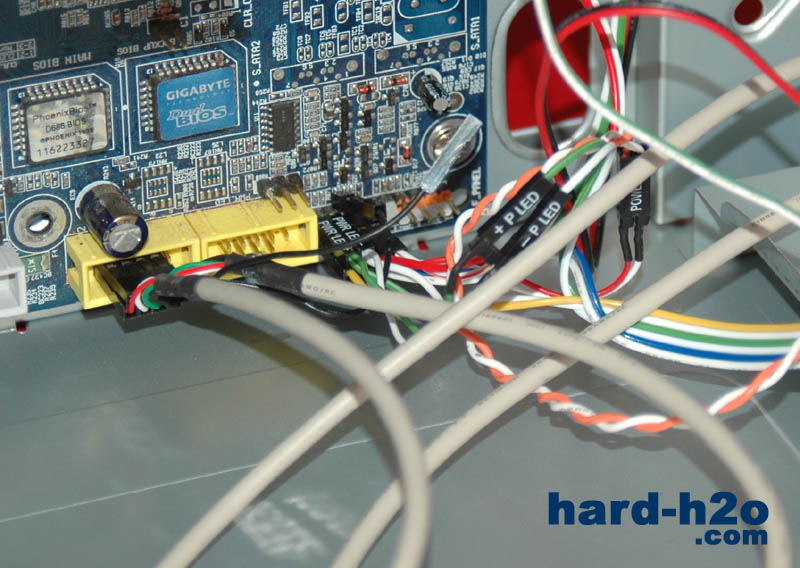

 Conectamos los cables USB, Firewire, On, reset, hd led, power led, etc. Algunos de estos cables van primero al LCD y del LCD a las conexiones de la placa. Para colocar esta serie de cables es fundamental mirar el manual de la placa.

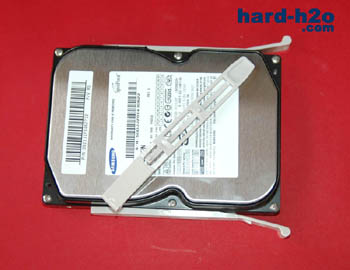

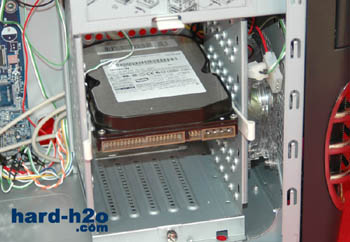

Colocamos de nuevo el rack e introducimos el HD en el rack. La sonda térmica estará colocada tocando el lateral.

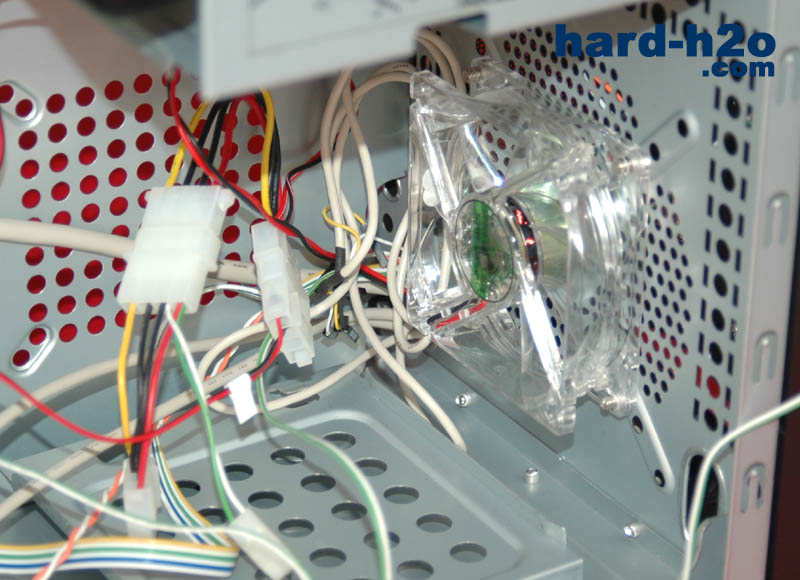

Los ventiladores no se conectan directamente a la corriente, si no que van al LCD y luego a la corriente. Así el controlador podrá conocer sus revoluciones y regularlos.

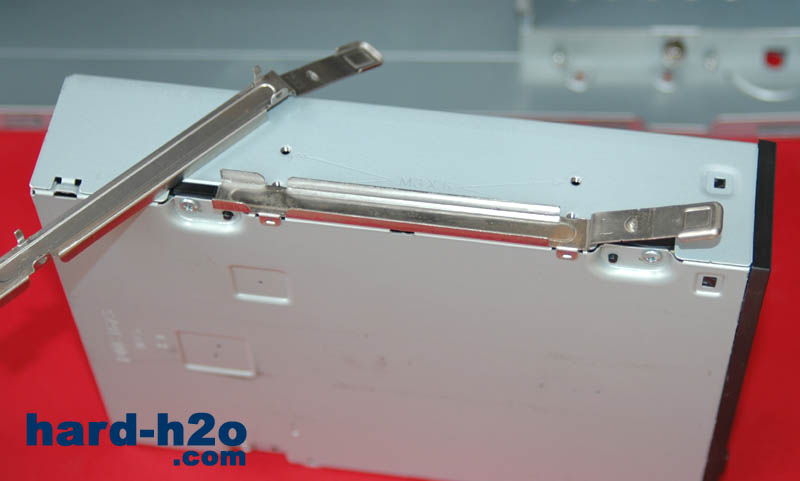

Para colocar las unidades de 5 1/4 podemos usar estos raíles metálicos que sujetan la unidad de por el lateral y por debajo. Cuidado con los bordes, los cantos están afilados.

Separamos el frontal del cuero de la caja, podemos ver la gran cantidad de cables que entran y salen. Empujamos ahora el CD hacia dentro.

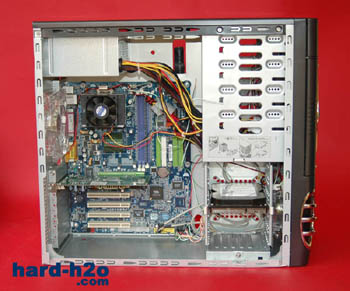

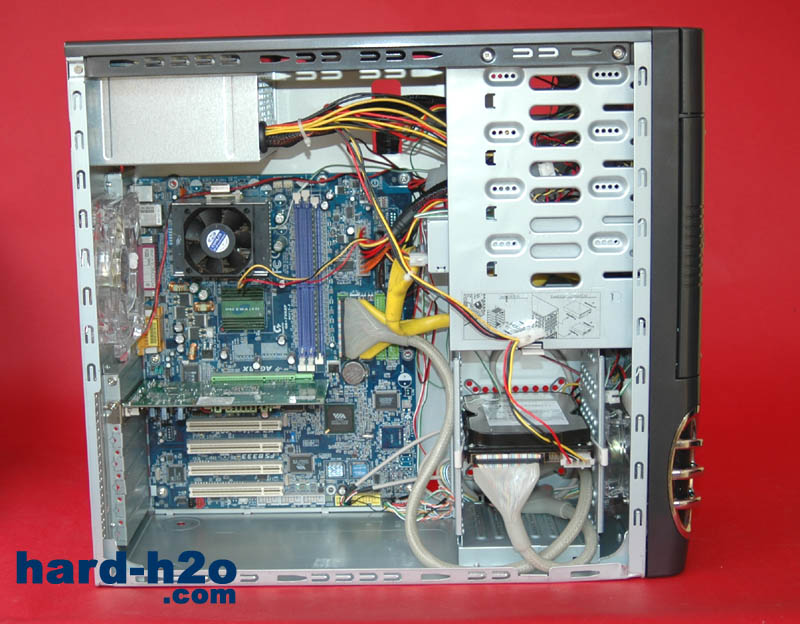

Conectamos los cables de datos del HD y de la grabadora de DVD, así como la alimentación de la placa, el LCD y las unidades. Intentamos colocar los cables lo mejor posible para que el resultado final sea agradable a la vista y además no interrumpa el flujo del aire.

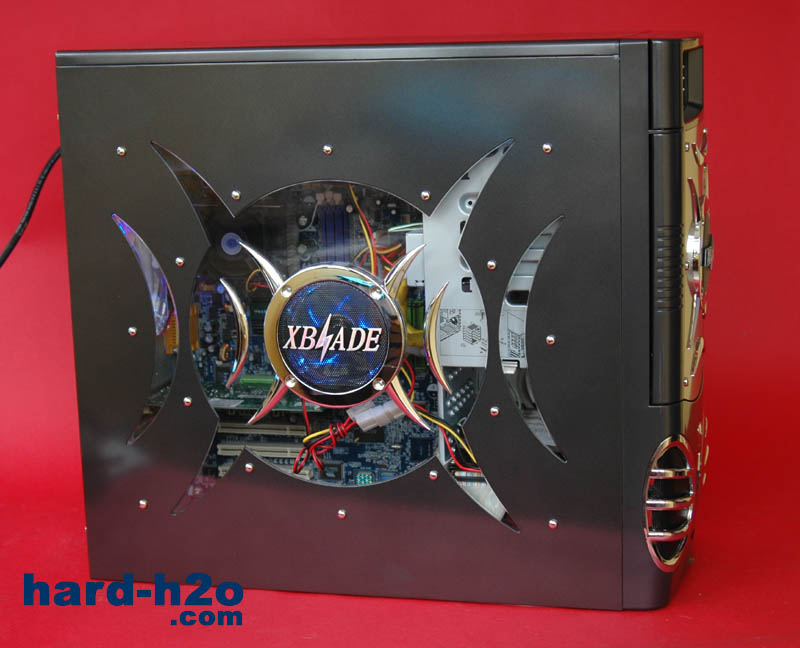

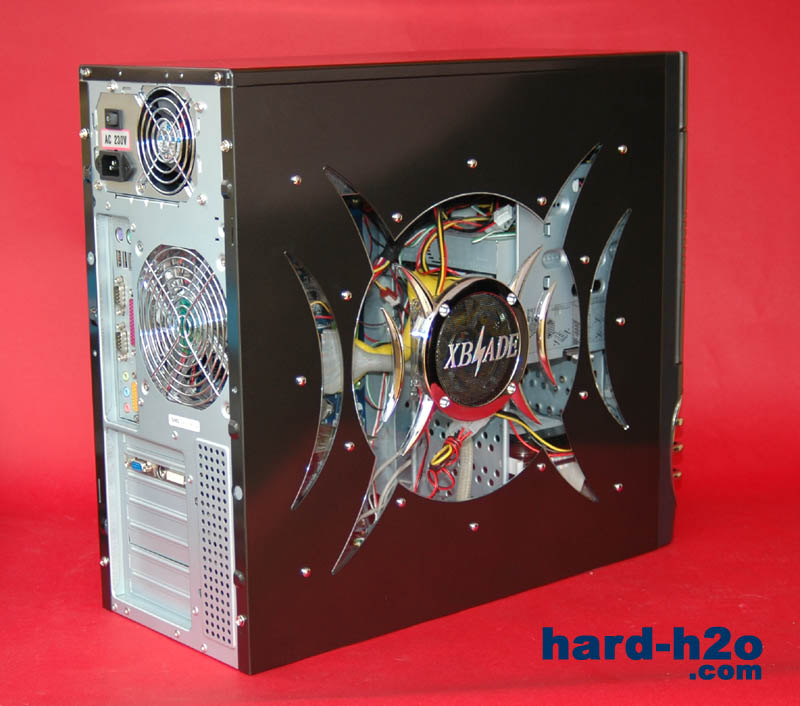

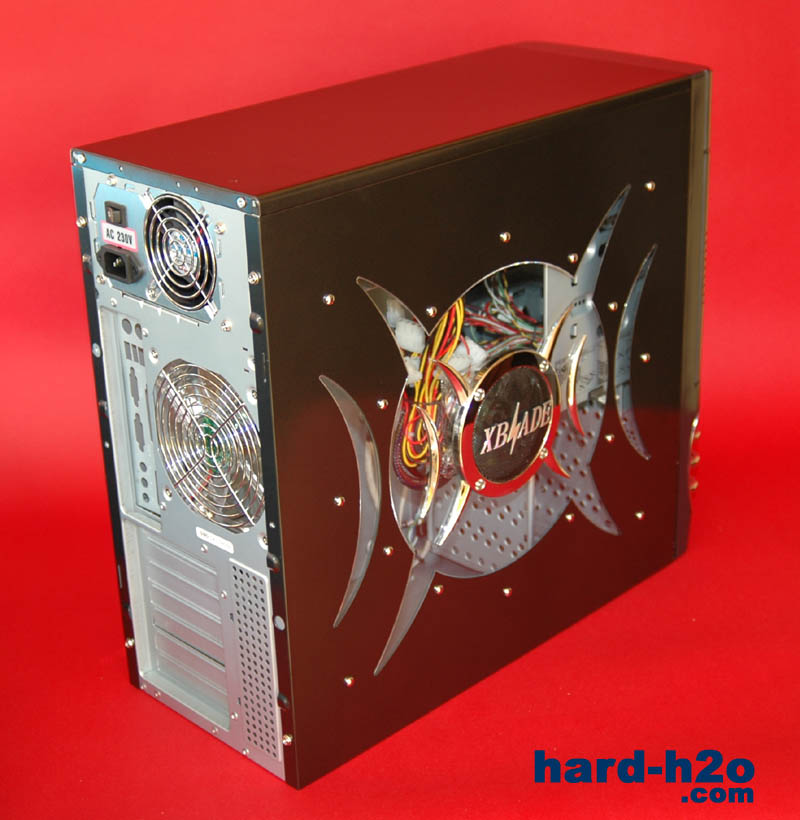

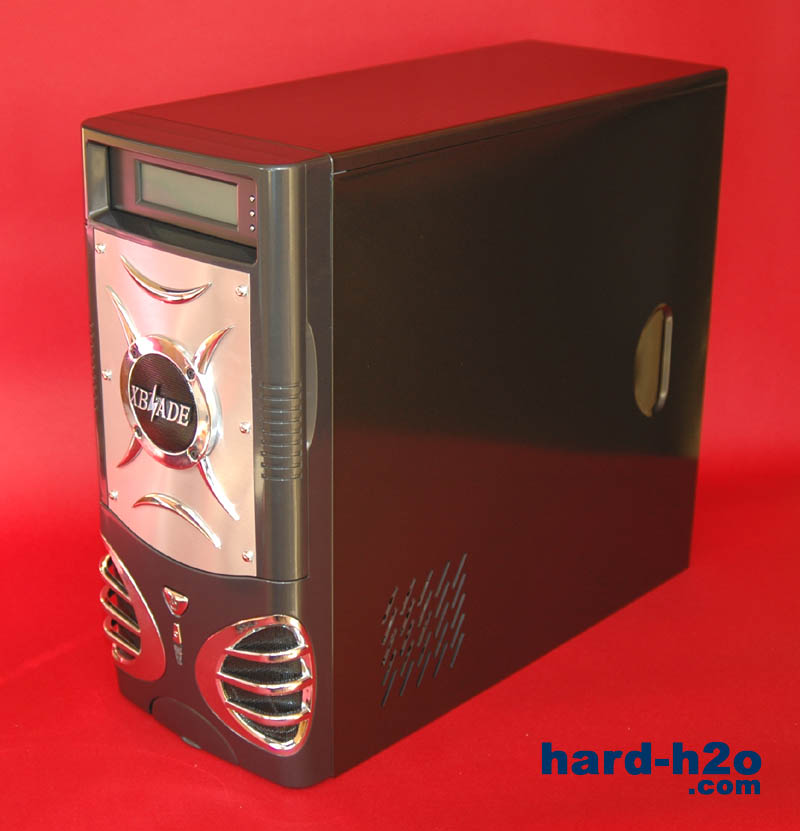

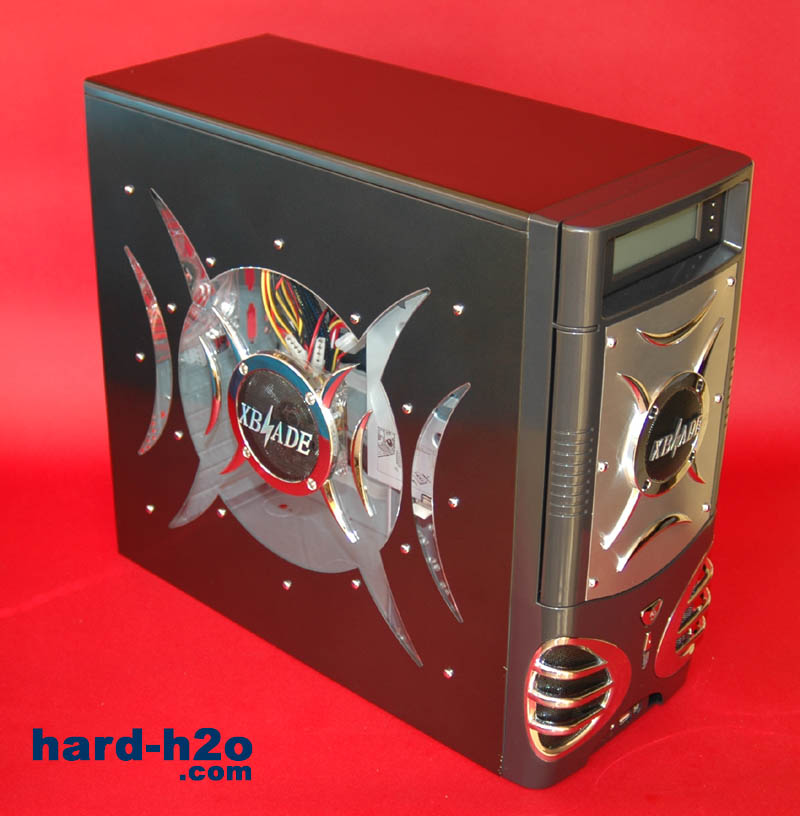

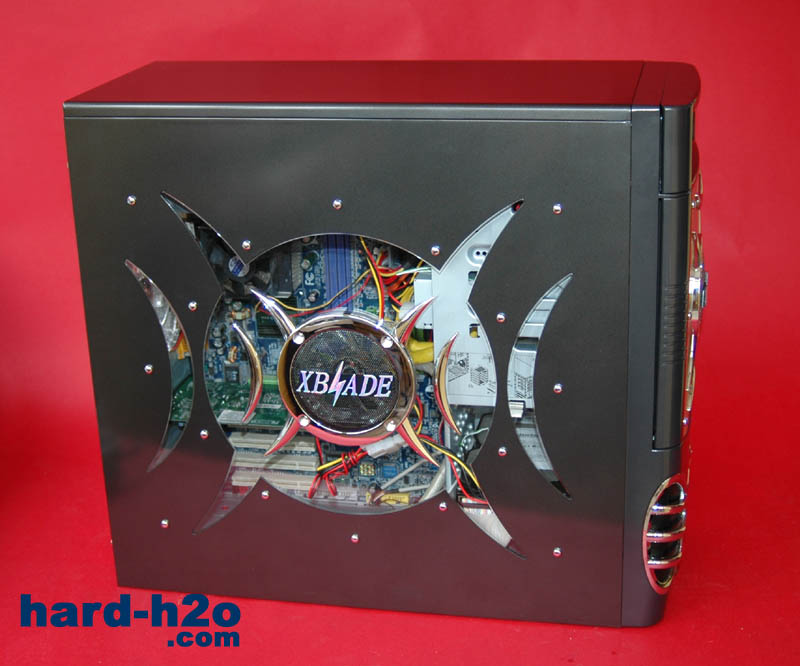

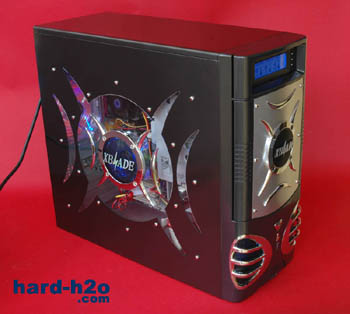

Cerramos de nuevo la caja, su aspecto es inmejorable y bastante atrevido.

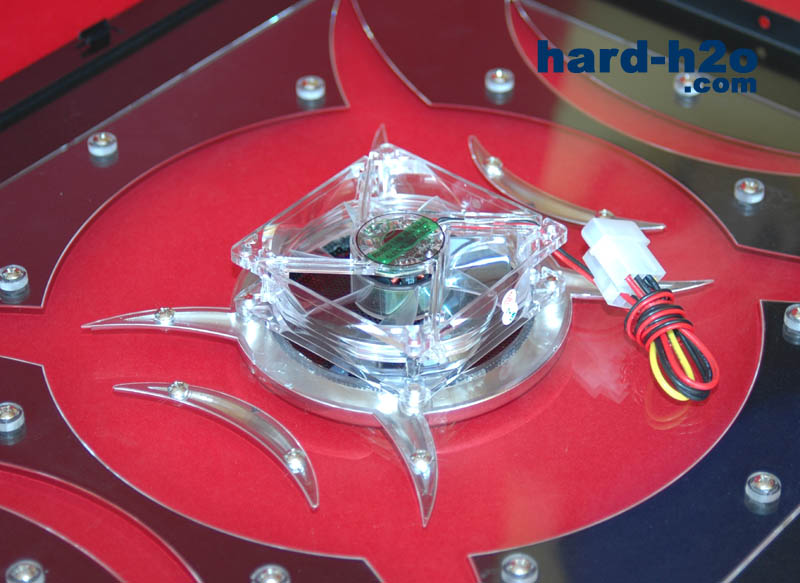

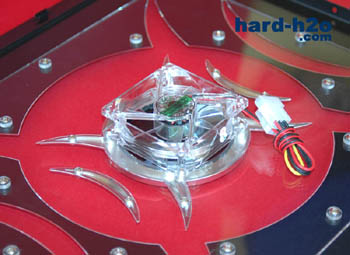

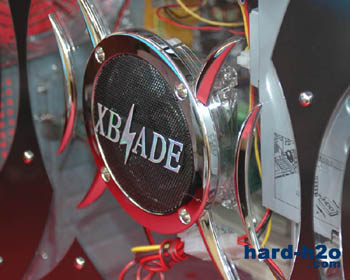

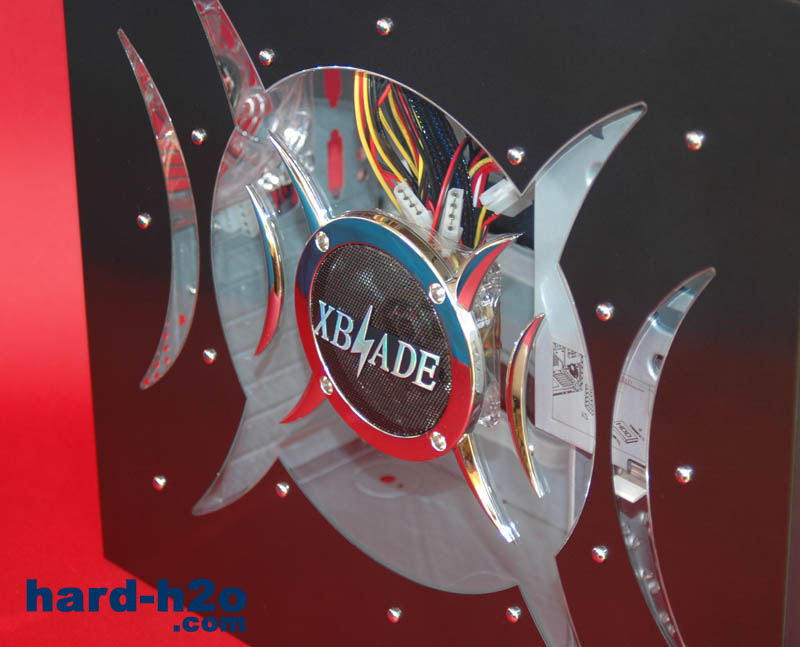

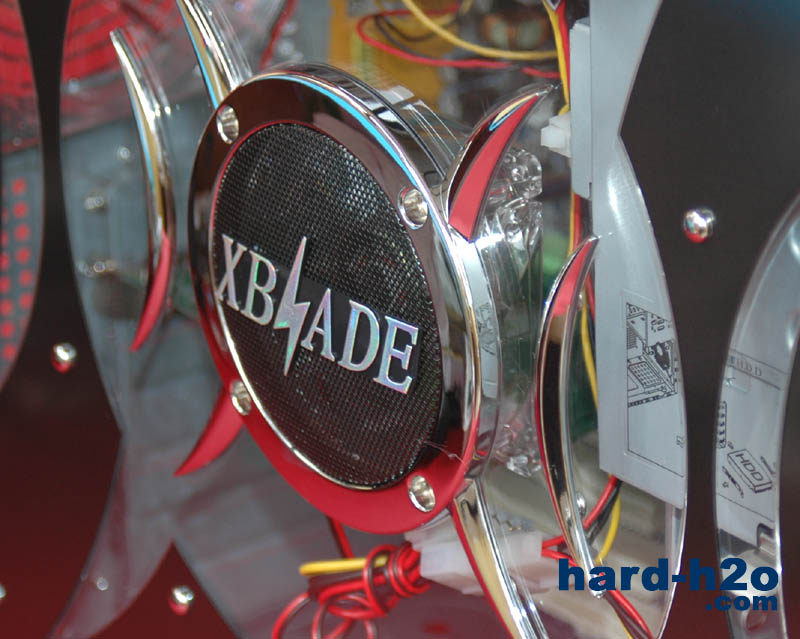

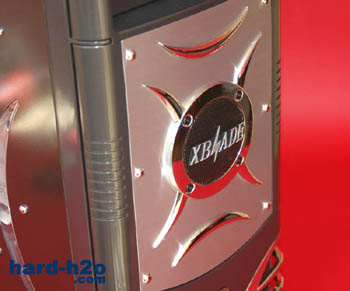

No podemos olvidar dejar un conector libre para la alimentación de este ventilador. El logotipo de x-blade es muy atractivo pero puede impedir el mejor flujo de aire. Las incrustaciones cromadas son geniales.

Es momento ahora de conectar nuestra caja; el resultado final ha compensado el trabajo del montaje.

Encendemos la caja y vemos que sin ser una caja tremendamente silenciosa, el nivel sonoro es aceptable.

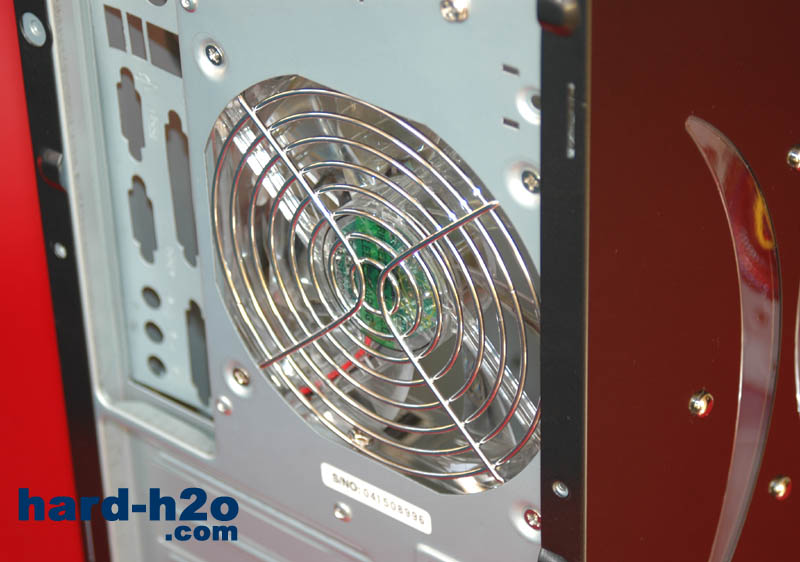

A la luz natural, vemos como el ventilador lateral y el posterior se iluminan en azul.

La intensidad de las luces es suficiente para que incluso de día se puedan ver; recordad que si el ventilador recibe poca corriente para bajar las revoluciones, bajará también la intensidad de los LED. La combinación de negro, plata y azul es un gran acierto.

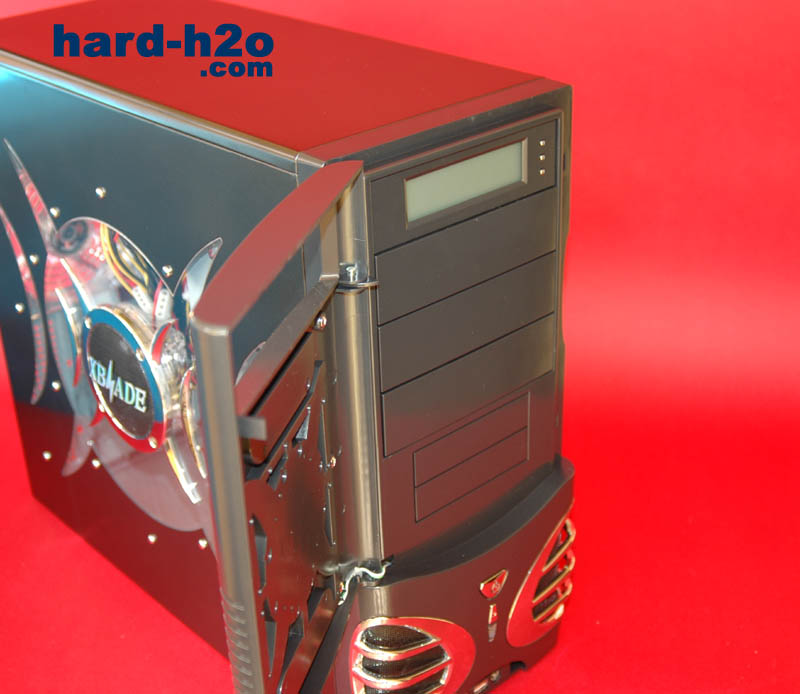

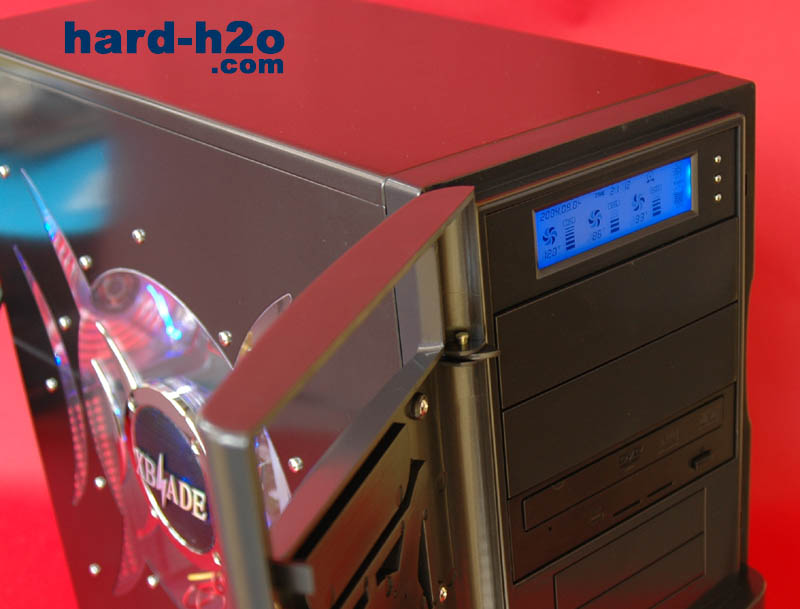

El LCD queda a la vista con la tapa abierta o cerrada, al igual que los botones.

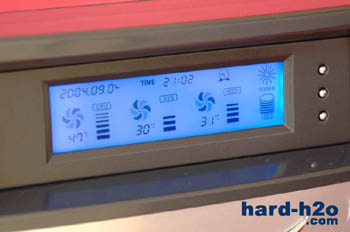

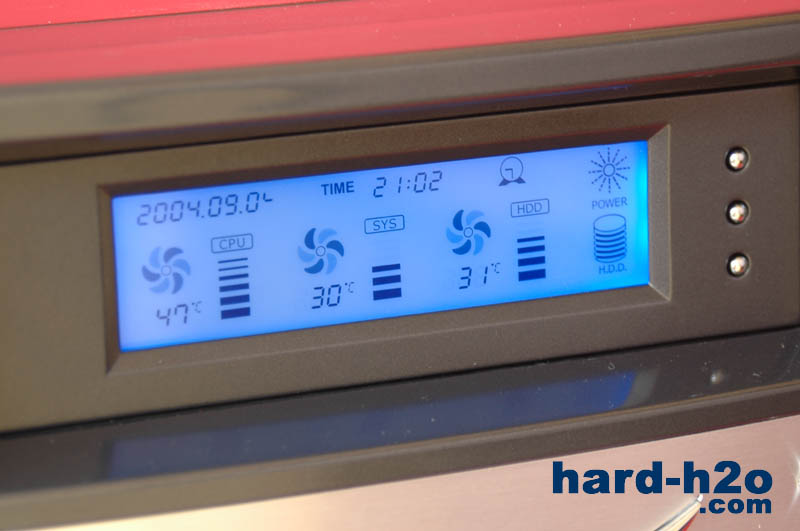

El LCD tiene una gran luminosidad y nos muestra la hora, el acceso a disco, la temperatura de CPU / Sistema / HD, así como el nivel de revoluciones, cuanto más frío menos revoluciones tendrá. Los 3 botones laterales sirven para establecer funciones como el ajuste de temperatura para la alarma.

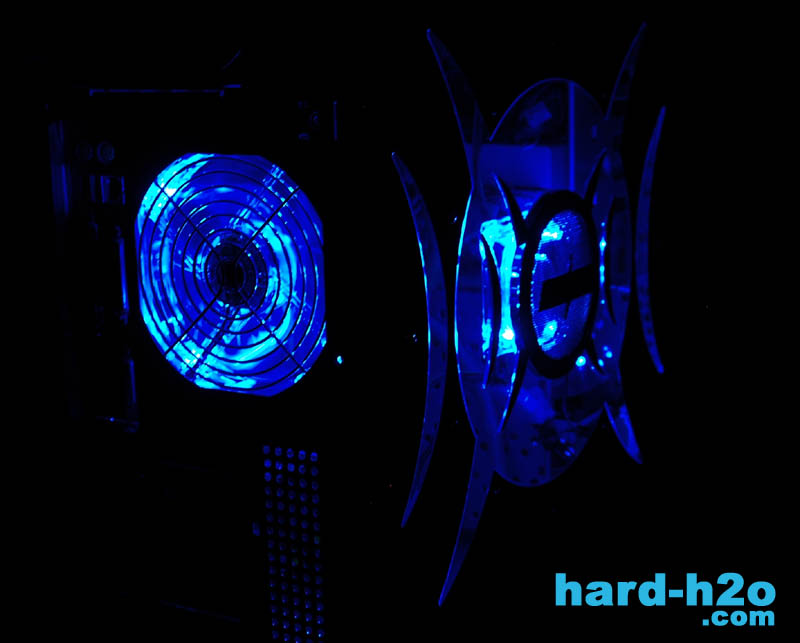

Apagamos ahora las luces para ver la caja X Blade en todo su esplendor; este es el ventilador posterior y la ventana en un lado.

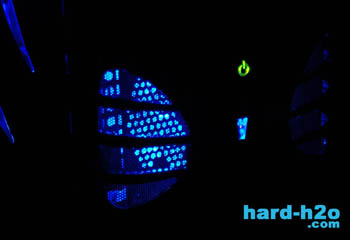

En la parte baja del frontal vemos las rejillas iluminadas por el ventilador del disco duro y el discreto botón de power iluminado en verde.

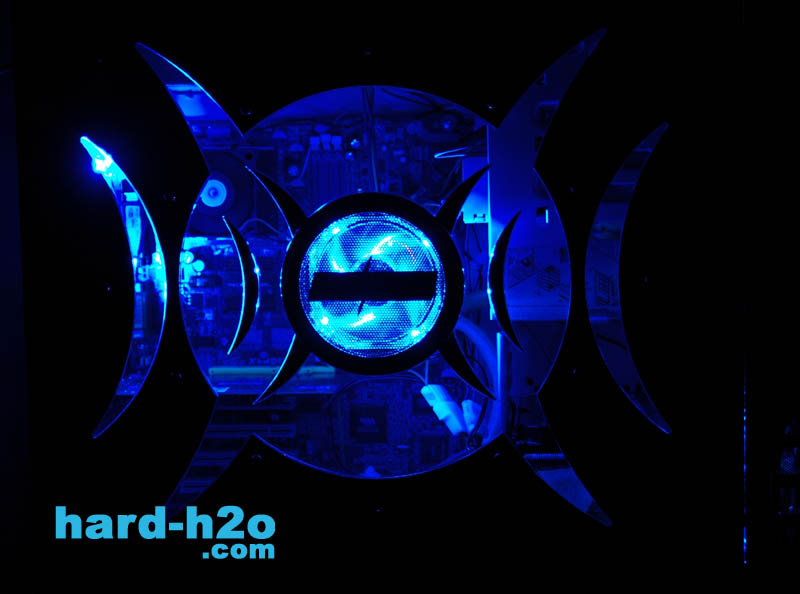

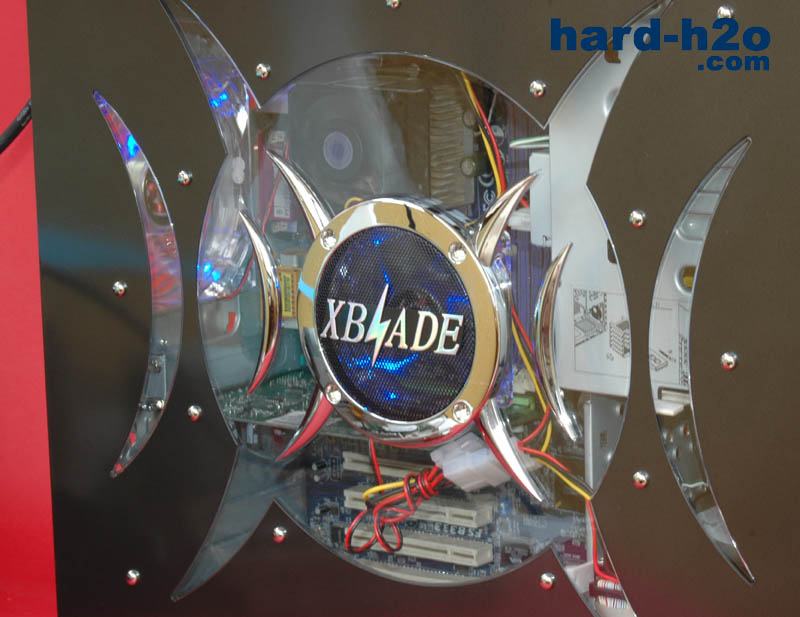

Lo más espectacular es sin duda esta parte de la caja, el ventilador del centro de la ventana se ilumina el mismo y a la ventana, mientras que el posterior rellena de luz el resto de la caja.

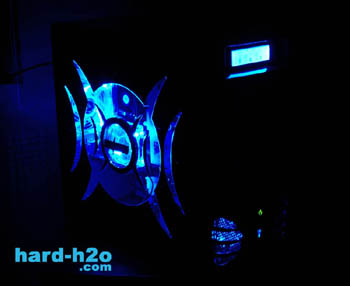

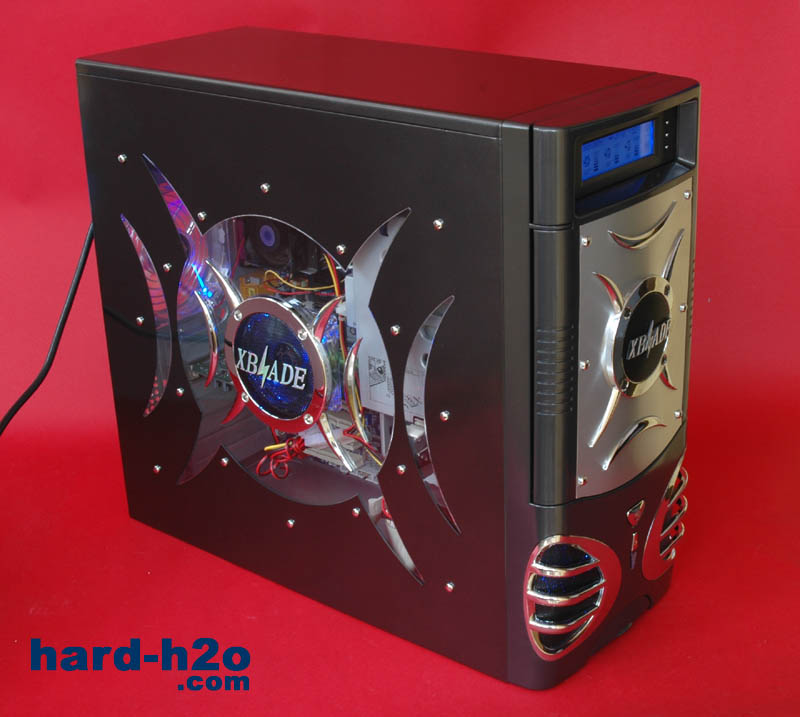

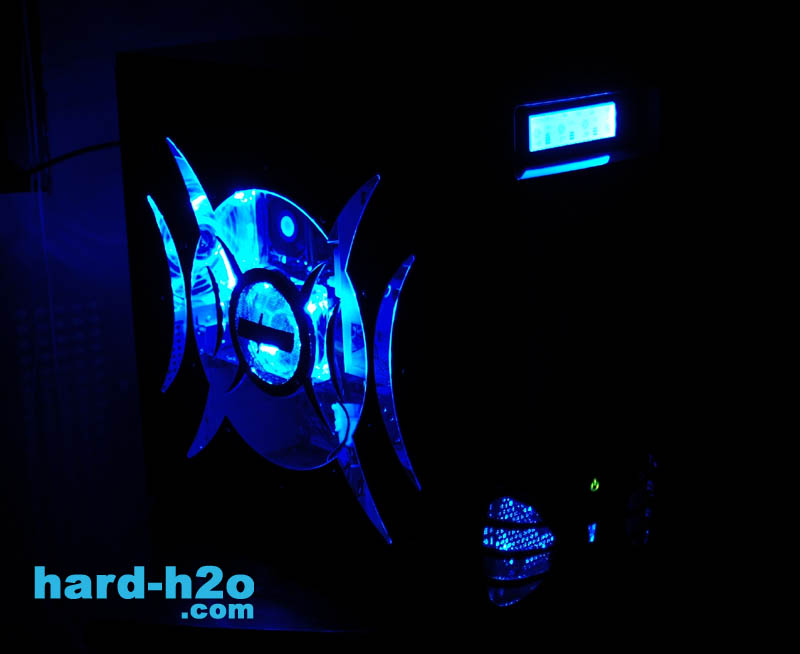

Vista general con el LCD, el frontal y el lateral iluminados.
