Bomba de Agua Danger Den D4 12v
· Análisis: | MondoJuan | · Fotos y montaje: | Franzol |
· Publicado por: | Franzol | · Fecha: | 15/12/2004 |
Producto cedido por Coolmod
Al montar un sistema de refrigeración liquida es muy importante saber elegir la bomba adecuada a nuestro sistema, al elegirla debemos tener en cuenta muchos factores: cantidad de litros teóricos que mueve, tipo de alimentación, presión a la que mueve el agua, altura a la que es capaz de subirla y finalmente, aunque no por ello menos importante, el precio. En muchos casos el factor económico o el prestigio de una u otra marca nos mueven a elegir una bomba, en muchos casos de forma incorrecta.
En muchas ocasiones se piensa que el factor mas importante a la hora de elegir la bomba es la cantidad de litros que es capaz de mover, y tan importante como este dato es la presión a la que es capaz de mover. La presión es la fuerza con la que es capaz de mover el liquido, mientras mas alto sea este valor más rápido moverá el agua. Se han visto casos de bombas con 600L/h de fuerza, mas que suficiente para un sistema sencillo, que al tener el radiador ligeramente mas alto que la bomba no eran capaces de mover el agua a la altura necesaria, debido a que no tenían presión para moverla.
Os traemos una bomba del fabricante DangerDen famoso por sus bloques para refrigeración liquida, este es el modelo D4, nos ha llamado la atención el sistema del motor, que generando el mismo ruido que una bomba de corriente alterna (como la Eheim 1048 o la Hydor L20) a solo 12v es capaz de mover el agua a la misma velocidad que otras bombas y con una presión en la mayoría de los casos mucho mayor.
Especificaciones del producto:
| Dimensiones | 90 x 90 mm |
| Voltaje | 6 -16v |
| Potencia | 19w |
| Caudal | 1.050L/h (Teórico máximo) |
| Presión | 3,75 m |
| Conexión | Molex 4 pines |
| Vida | 40.000 horas |
Presentación y vista en detalle:
 |  |

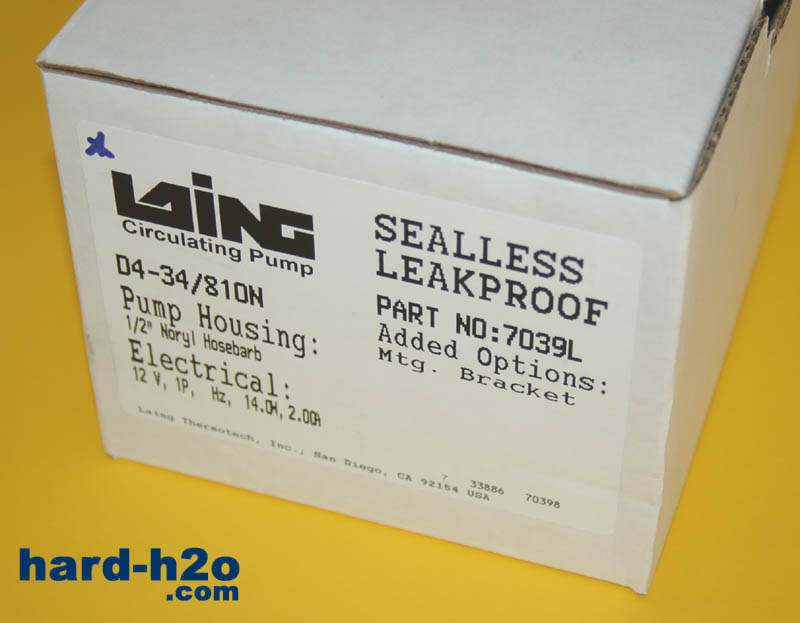

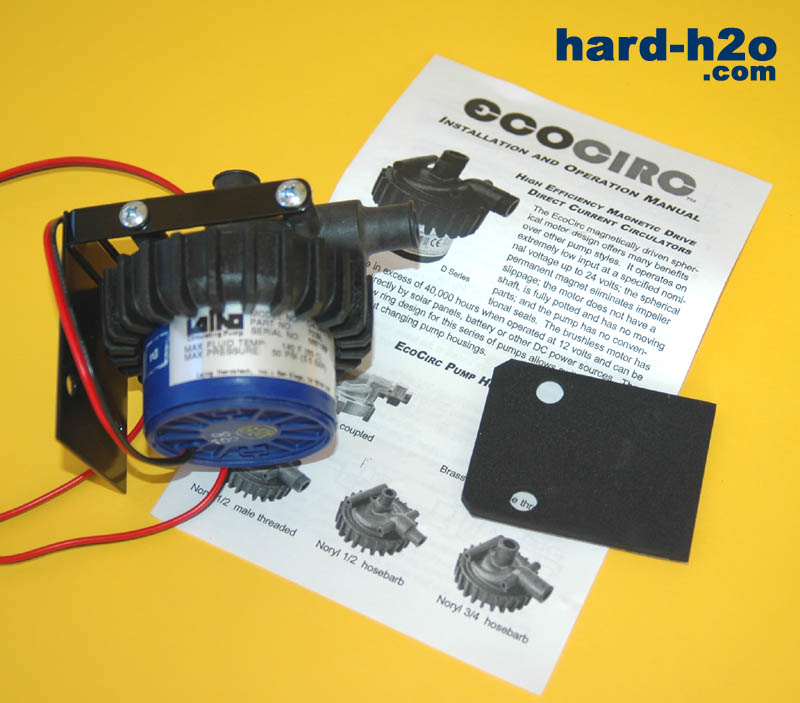

| La caja en la que viene la bomba, aunque la vende DangerDen está fabricada por Laing. | Dentro de la caja viene la bomba, un pequeño manual y una plancha de fieltro acolchada para que no transmita vibraciones. |
 |  |

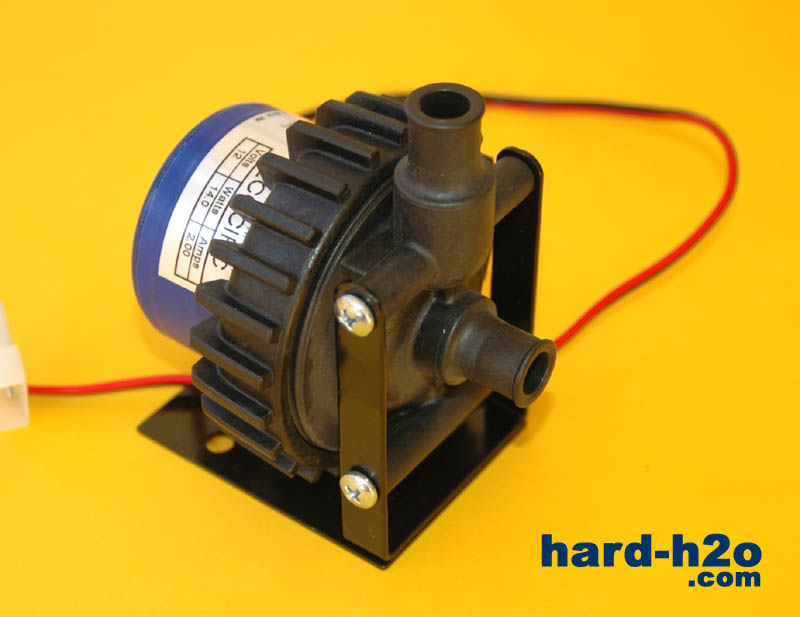

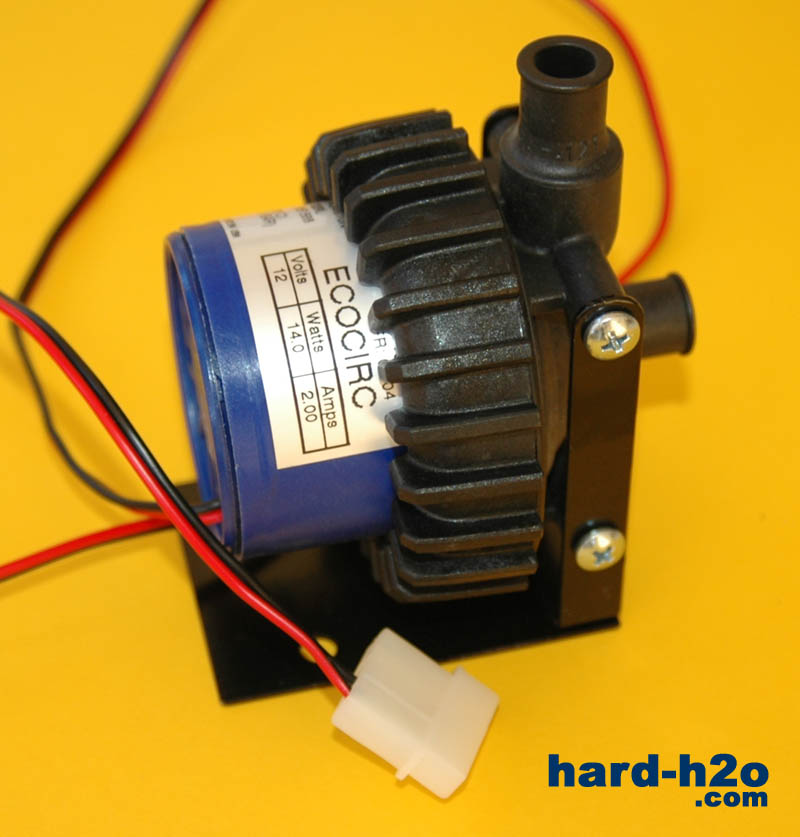

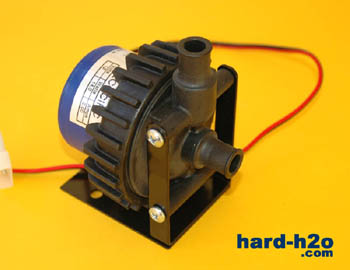

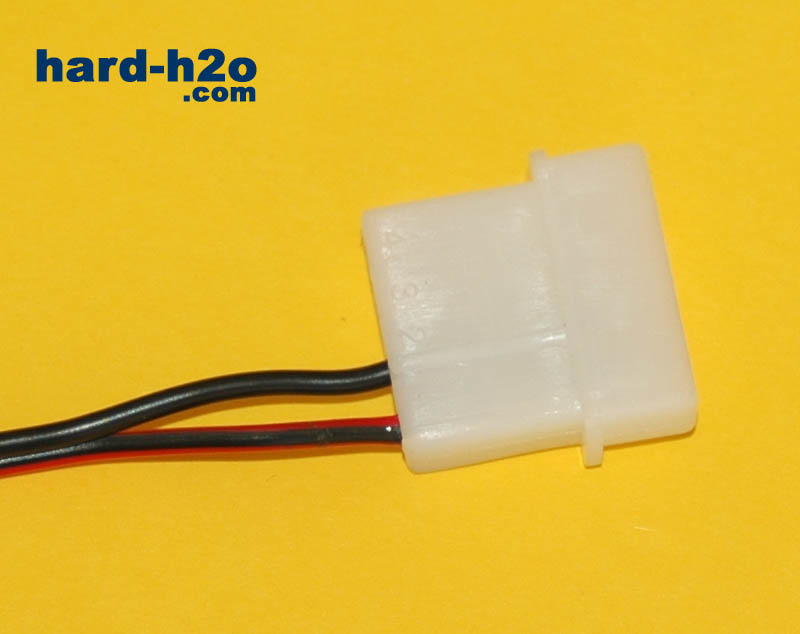

| Para la alimentación usa un conector molex estándar de 4 pines, aunque solo usa 2 de ellos. | Viene equipada con un pie que se atornilla al conjunto que resulta bastante cómodo y estable. |
 |  |

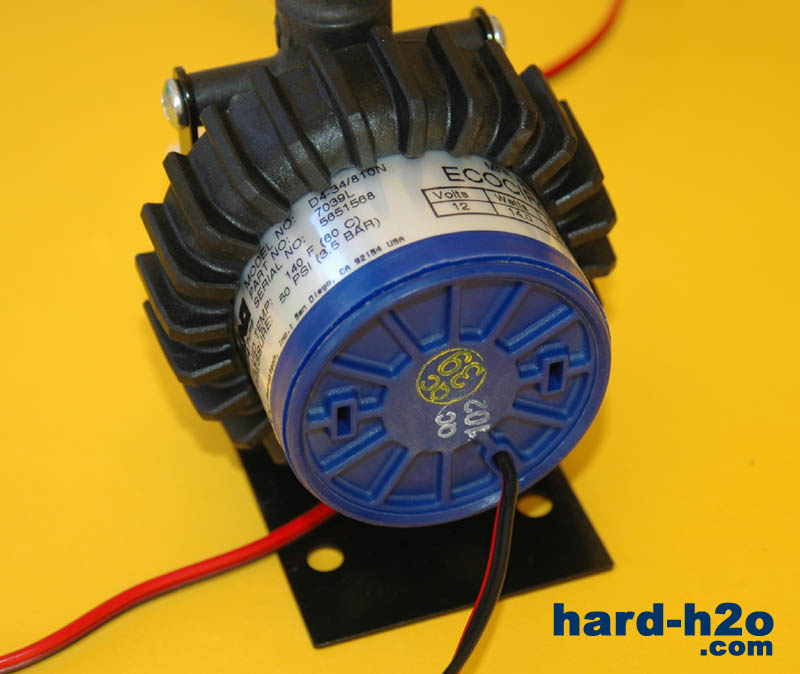

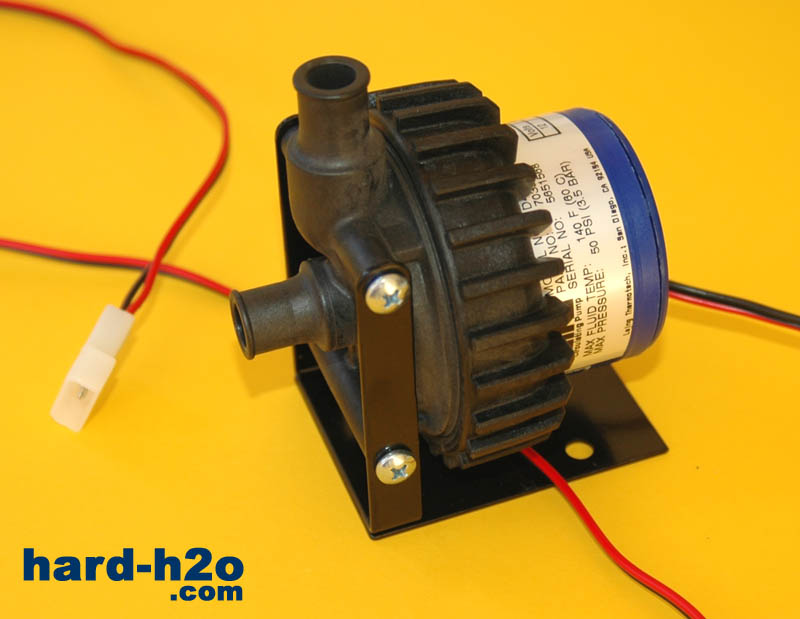

| La parte plástica donde se encuentran los racores se puede cambiar para adaptarla a nuestras necesidades. | De la parte posterior de la bomba sale el cable de alimentación, podemos ver que en viene una pegatina con las características técnicas. |
 |  |

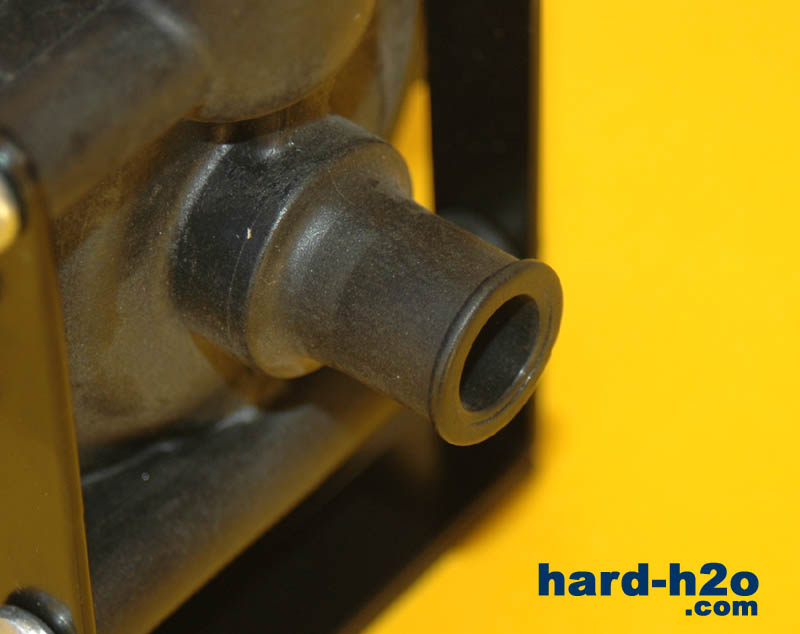

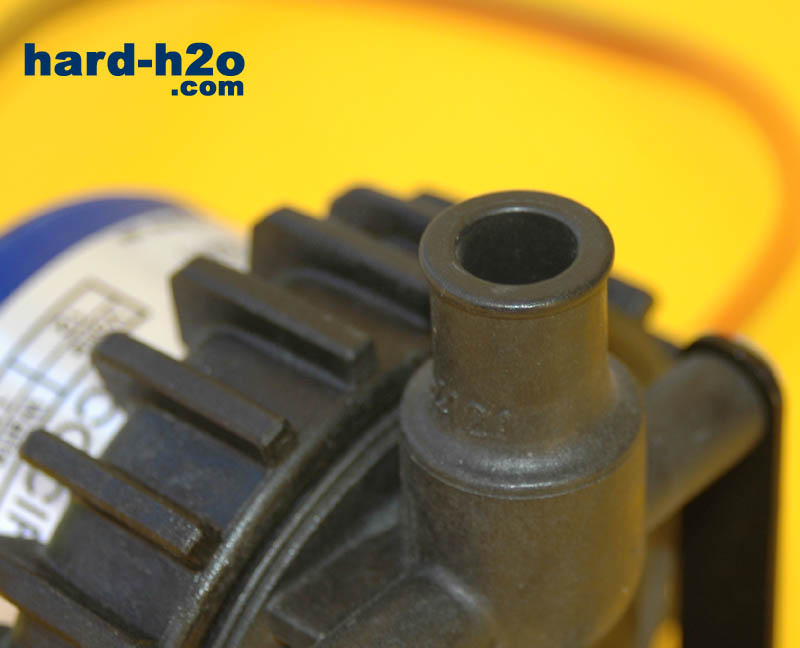

| Vemos el detalle del racor superior, esta fabricado en plástico duro y esta integrado en la pieza frontal. | El racor delantero, un detalle a agradecer hubiera sido poder usar racores intercambiable que se adapten a algún estándar común en la rosca. |
 |  |

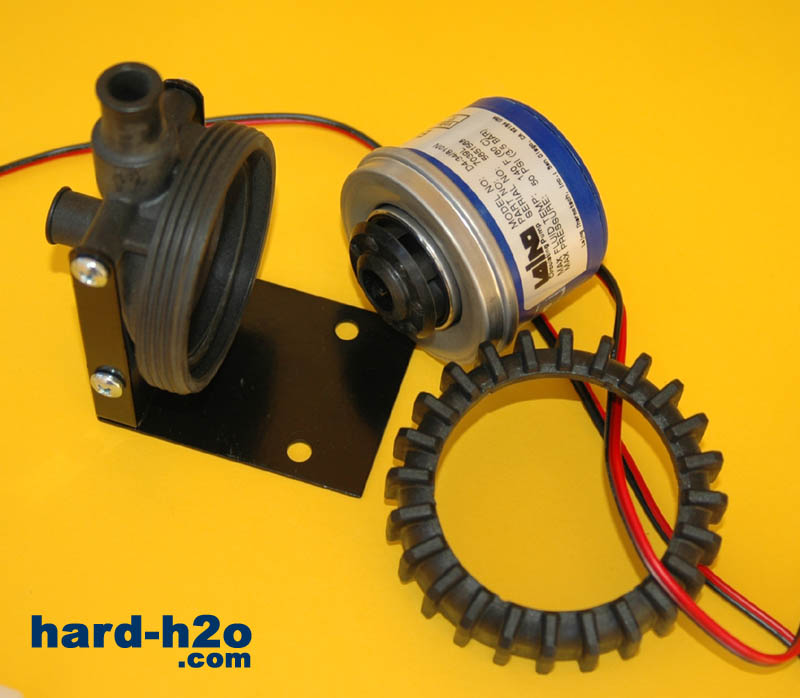

| Para la alimentación se usa un molex común y corriente de PC. | Vamos a desmontar la bomba y ver en detalle cada uno de sus componentes. Sólo es necesario girar la rosca para liberar el motor. |
 |  |

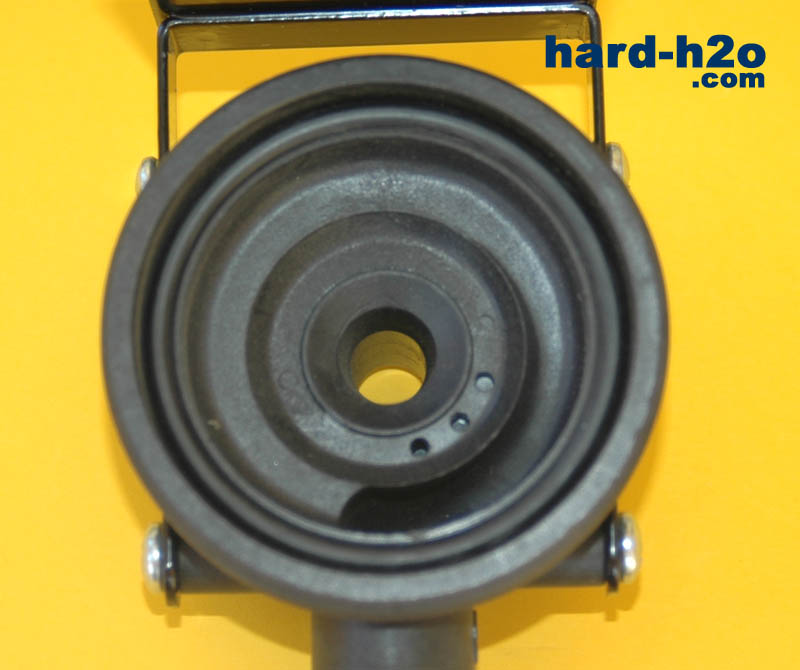

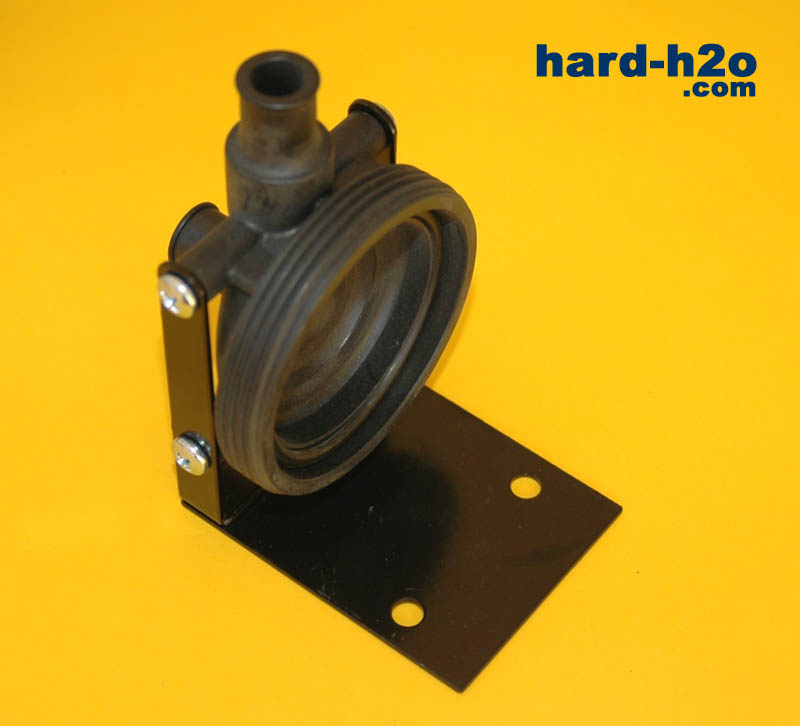

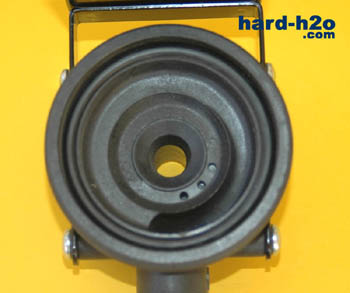

| Hemos quitado el motor quedándonos solo el soporte unido a la pieza que contiene la rosca para la corona y los racores. | El interior de la rosca tiene una junta de goma que evita que haya fugas por la junta del motor y el frontal. Podemos ver la espiral que mejora la salida del agua. |
 |  |

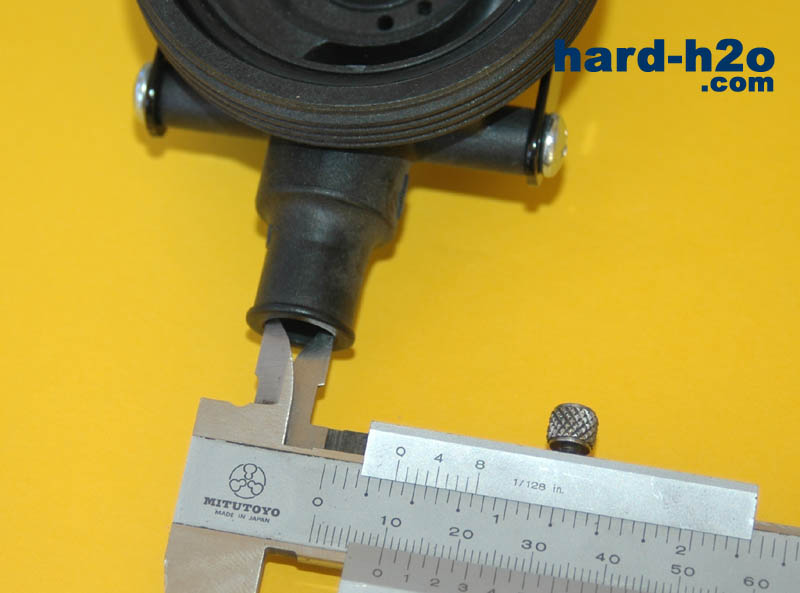

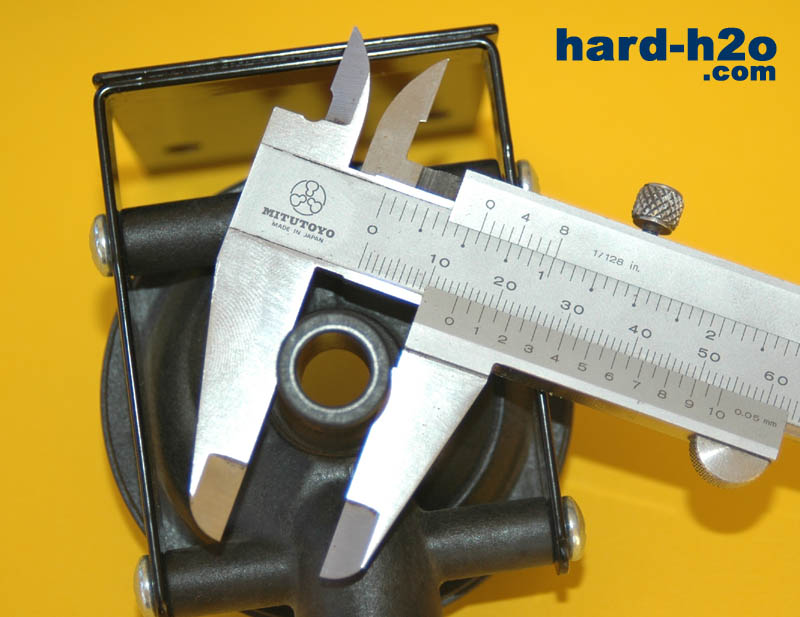

| Los racores que incluyen de serie son de 12mm de exterior. | Y de 10mm de interior, por lo que recomendamos tubos de 12mm de interior. |
 |  |

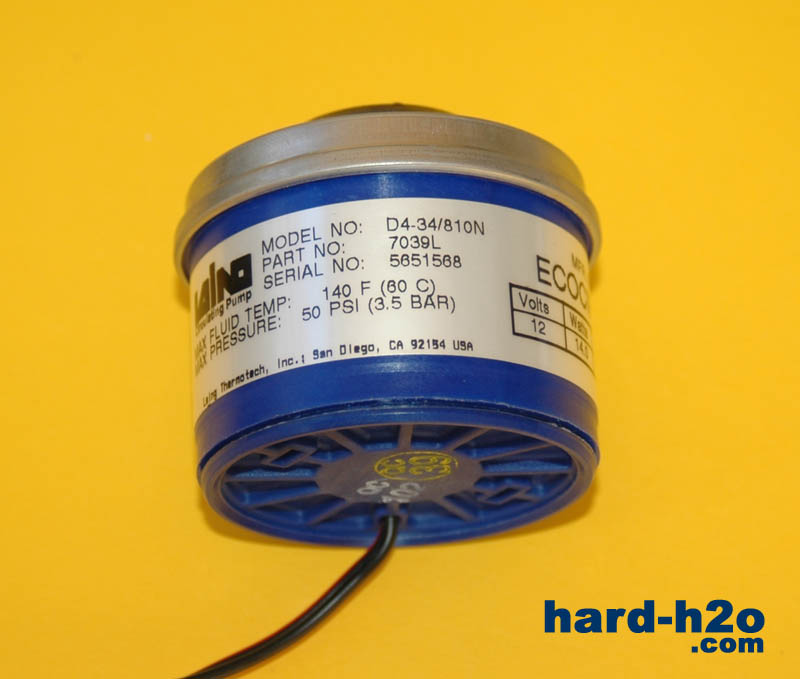

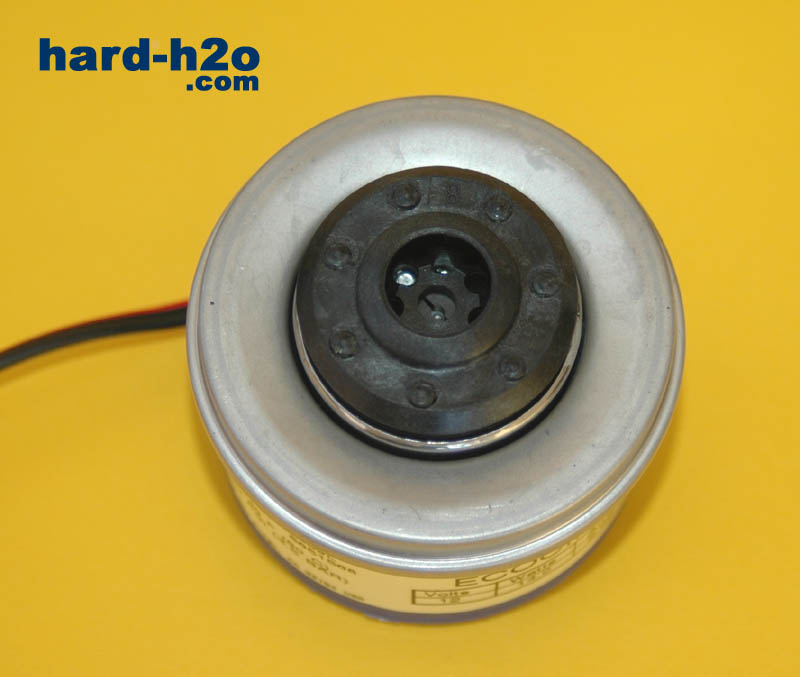

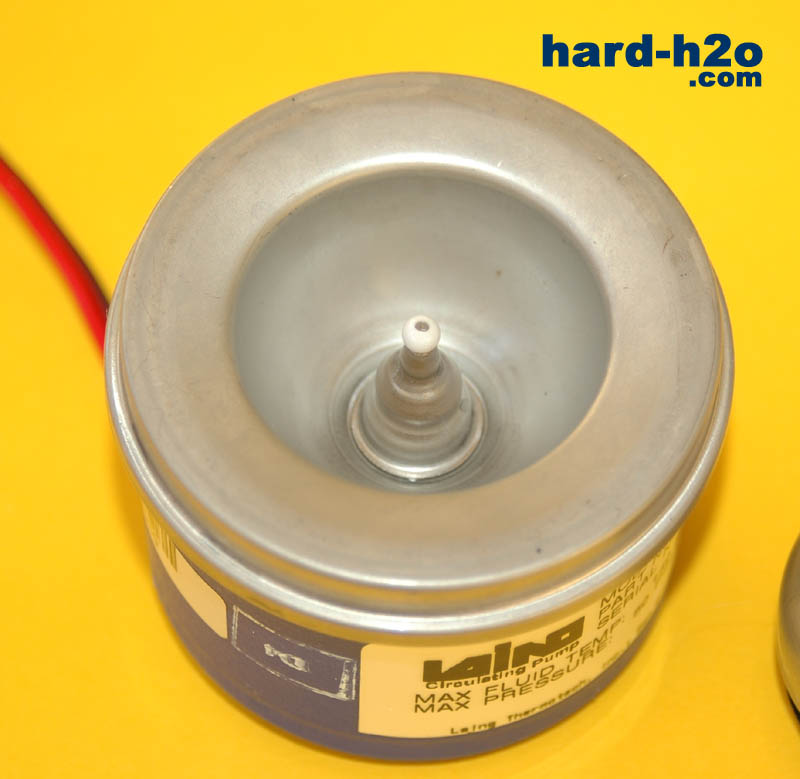

| En la parte superior del motor podemos ver el modelo exacto de este y los limites de temperatura y presión | El motor mueve la pieza central del eje mediante un efecto de imanes que hacen girar la pieza central que se encuentra firmemente fijada gracias a los imanes. |
 |  |

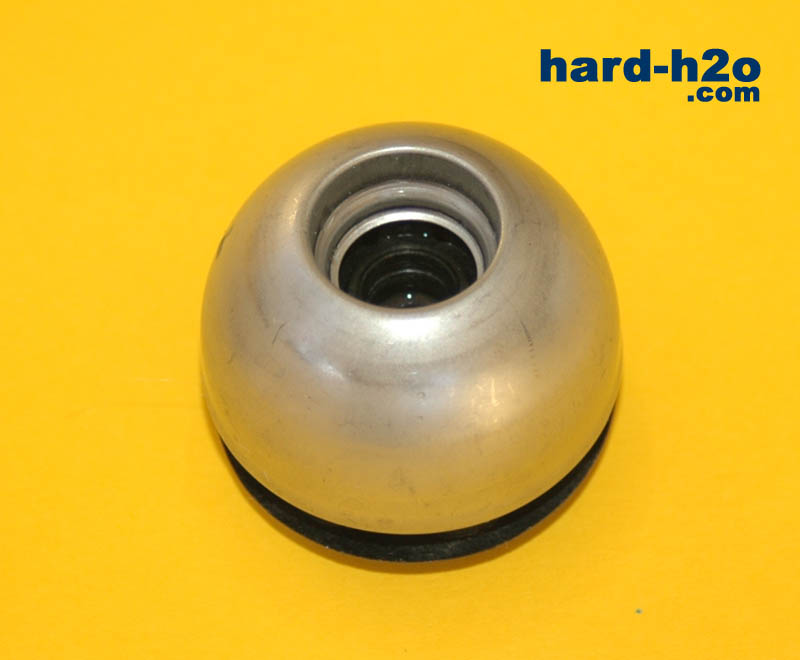

| Este es el eje sobre el que gira la pieza centra, que para evitar fricciones y que el movimiento sea mas sencillo es curvo. | Esta es la pieza central que se mueve gracias a los imanes que están en el interior del motor, vemos que también es curvo. |
 |  |

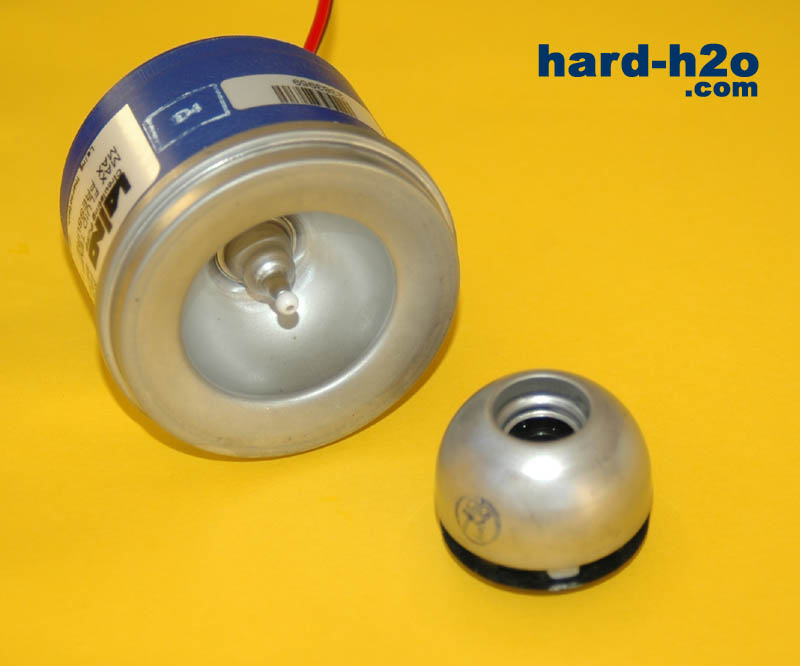

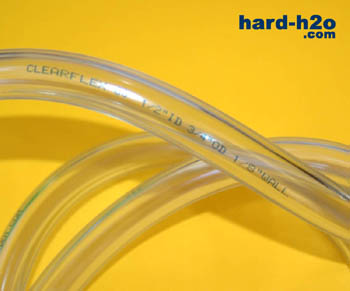

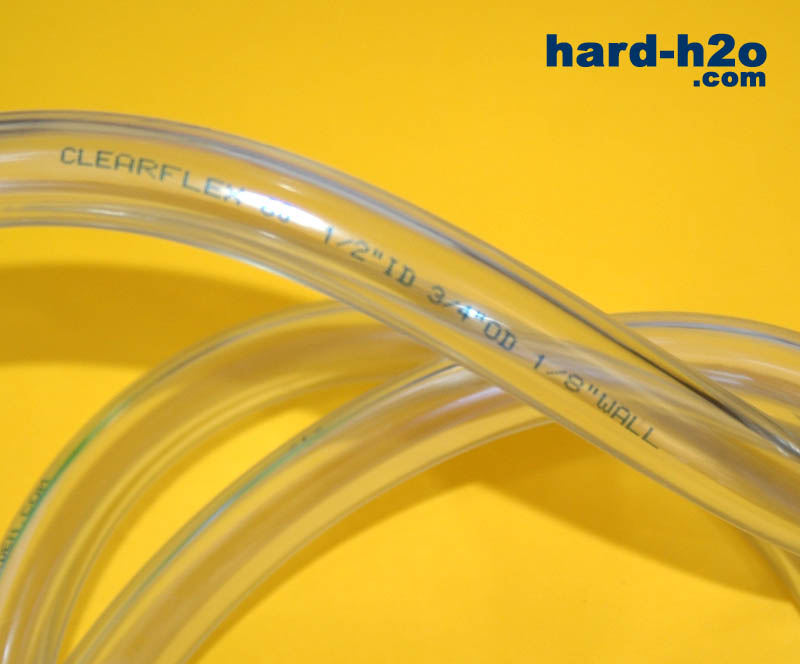

| Podemos ver que las dos piezas encajan perfectamente la una con la otra. | Para nuestras pruebas vamos a usar tubo clearflex de las medidas adecuadas. |
 |  |

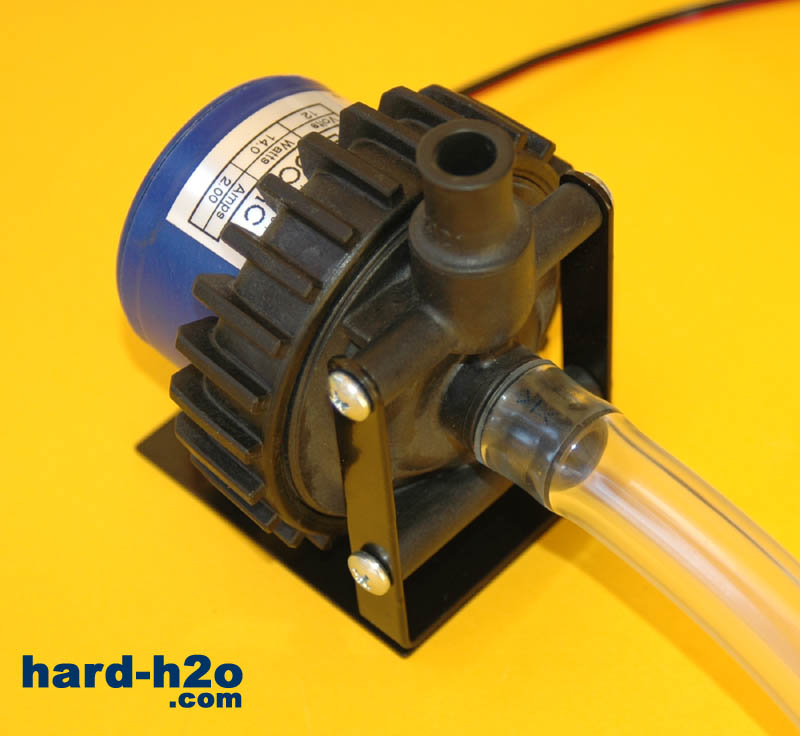

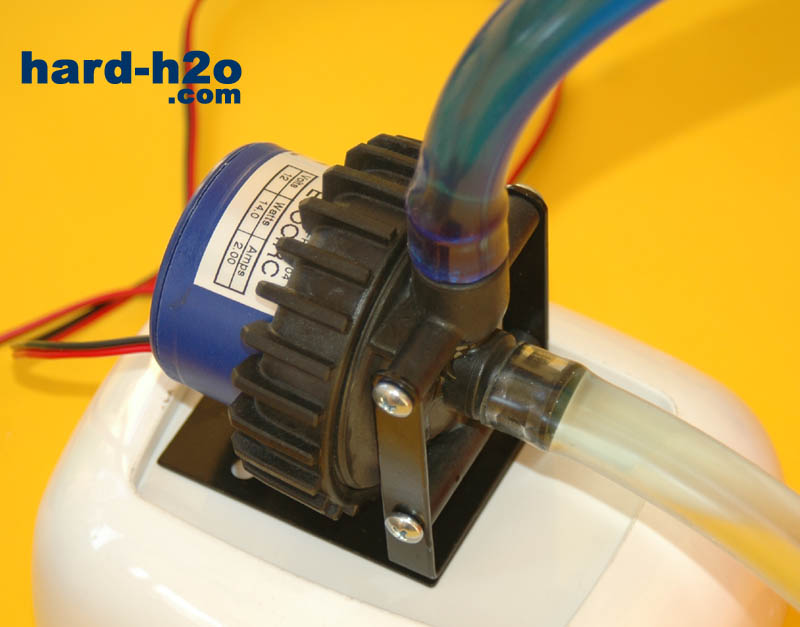

| Primero ponemos el tubo en el racor inferior.... | ... y luego en el superior. Para más seguridad podemos usar abrazaderas. Montamos todo el sistema y ya está listo para funcionar. Recordad que estás bombas no pueden funcionar en seco. |
Equipo de pruebas:
| Componente | Modelo |
| Placa Base | Chaintech 7NJL1 |
| Procesador | Atlhon Xp 1700+ |
| Memoria | 1Gb DDR333 |
| Disco Duro | Maxtor Diamond Plus 9 160gb (ver en areapc.com) |
| Tarjeta gráfica | Powercolor Radeon 9800se@pro |
| Fuente de alimentación | Levicom 420w |
| Ventiladores | 1x Enermax 12cmm, 2xThermaltake 8cmm |
Test de temperatura:
Previamente a las pruebas de sistema, hicimos una pequeña prueba de caudal, solo usamos dos recipientes, uno de ellos con agua y el otro vació y medido a 1L, hicimos dos pruebas una a la misma altura y otra con una diferencia de altura de 60cm, cronometramos el tiempo que tardo en llenar el recipiente de un litro e hicimos una simple regla de tres, ambas pruebas se hicieron por duplicado. En ambos casos los tiempos fueron similares, en ambos casos el calculo nos dio un valor aproximado de 800L/h.
Según el fabricante el máximo teórico funcionando a 16v esta en 1050L/h, si tenemos en cuenta que esta funcionando 4v por debajo, este resultado es realmente esplendido, unido al hecho de que funcionan en corriente continua a 12v, cuando otras bombas necesitan funcionar a 220v de corriente alterna, vemos que esta bomba tiene un resultado realmente fabuloso.
Para el test de temperaturas se uso un Xp1700+, uno de los famosos "pata negra", lo probamos en tres configuraciones: 1466Mhz, 2052Mhz y 2300Mhz, a voltajes: 1.45, 1.5 y 1.85v para cada velocidad respectivamente. El bloque usado fue un Ketchack nº4 y el radiador uno simple de doble pasada, con un ventilador Enermax de 12cm funcionando al mínimo de revoluciones, el tubo es de silicona de 10mm interior y 12mm exterior.
Para las pruebas en idle se inicio Windows y se dejo sin hacer nada durante 45min, después de anotaron las temperaturas; para las pruebas en Full se uso la siguiente táctica, primero calentamos el sistema en general mediante una partida al Doom3 durante 45min, y seguidamente pusimos el Prime95 en torture test, la opción que genera mas calor, pasada 1h anotamos las temperaturas.
- Procesador/Velocidad
| | | | |
| -1700+@1466Mhz 1.45v FSB266 | 25º | 29º | 32º |
| -1700+@2052Mhz 1.5v FSB400 | 25º | 32º | 36º |
| -1700+@2300Mhz 1.85v FSB400 | 25º | 40.5º | 48.5º |
Comentar solo que a nuestro parecer son unas muy buenas temperaturas, generalmente este equipo se encuentra trabajando a 2052Mhz y con una bomba Hydor L20, sus temperaturas rondan los 38-39º en idle y los 42º en full, con solo cambiar la bomba hemos conseguido una mejora mas que considerable, seguramente el resultado habría sido mejor usando un radiador doble, creemos que el radiador ha penalizado un poco el resultado.
Conclusión:
| Nos gusta | Puede mejorar |
| Funcionamiento a 12v. | Racores intercambiables. |
| Rendimiento (presión y caudal) | |
| Sistema del motor. | |
| Robustez y sencillez. |
Como colofón a todo este baile de resultados, decir que nada mas tienes la bomba entre tus manos transmite una sensación de robustez que no otras bombas del mercado, el hecho de funcionar a solo 12v consiguiendo un rendimiento realmente espectacular para una bomba de estas características sin suponer un aumento del ruido o del calor generado por esta es mucho más que sorprendente. El ingenioso sistema del motor, ya usado en otros campos, pero que hasta ahora no habíamos visto adaptado a la refrigeración liquida merece un aplauso de nuestra parte al fabricante de la bomba.
Como no hay productos perfectos solo encontramos una pequeña pega, el hecho de no poder cambiar fácilmente de racores, ya que aunque el fabricante tiene un extenso catalogo de modelos que permite adaptar la bomba a nuestras necesidades nos obliga a cambiar la pieza frontal completa. Aun con este pequeño handicap nos atrevemos a recomendar este producto a todos aquellos que busquen una buena bomba para su refrigeración liquida.
Producto cedido por Coolmod
| Producto / Enlace | Precio (15/12/04) |
| Bomba de Agua Danger Den D4 12v | 89.90€ (IVA inc.) |
