Asetek Waterchill para discos de 3.5"
· Análisis: | b-man | · Fotos y montaje: | Franzol |
· Publicado por: | SalvadorP | · Fecha: | 27/02/2006 |
Producto cedido por Asetek
En la actualidad, debido al aumento de la frecuencia de nuestros procesadores, memorias y demás componentes del PC, la cantidad de calor a disipar ha crecido enormemente. Tradicionalmente los amantes del hardware, overclocking y del silencio en el PC vienen usando sistemas de refrigeración líquida para sus equipos; sin embargo, la mayoría de los sistemas de refrigeración se centran en el procesador únicamente, aunque muchos sistemas ya incorporan disipación para northbridges y tarjetas gráficas. Dada la eficiencia de estos sistemas de refrigeración, y su no muy alto coste, se están popularizando en perjuicio de los tradicionales sistemas de refrigeración por aire.
Un aspecto que se está olvidando a la hora de refrigerar nuestra máquina adecuadamente es el relativo a las unidades de disco duro. Los integrados de silicio que refrigeramos habitualmente raramente son críticos a la hora de recibir mejor o peor disipación, ya que sus fallos por sobretemperatura son evidentes pero no peligrosos para nuestros datos. Sin embargo, el excesivo calor en una unidad de disco puede acortar la vida de éste, debido a los daños sufridos en las cabezas o bien en los rodamientos, componentes mecánicos mucho más sensibles que los eléctricos de nuestros microprocesadores, chipsets o GPU's; y en este aspecto el fallo en una unidad de disco sí que es peligroso para la integridad de nuestros datos.
Atendiendo a esta situación, existen ya numerosos productos para refrigerar estas unidades, tanto por aire como por agua. En este caso, vamos a analizar un disipador de disco de la casa Asetek, el cual emplea el método de la refrigeración líquida, y puede añadirse como complemento a nuestras refrigeraciones líquidas actuales, o bien adquirirse como opción en un kit de Asetek.
Especificaciones del producto:
| Tamaño | 3.5", específico para las bahías de este tamaño |
| Peso | 450g aproximadamente |
| Conectores | 12mm exterior; tipo instantáneo o PnC (Plug & Cool) |
| Base | Cobre |
| Sujeción | Tornillería simple |
Presentación y vista en detalle:
 |  |

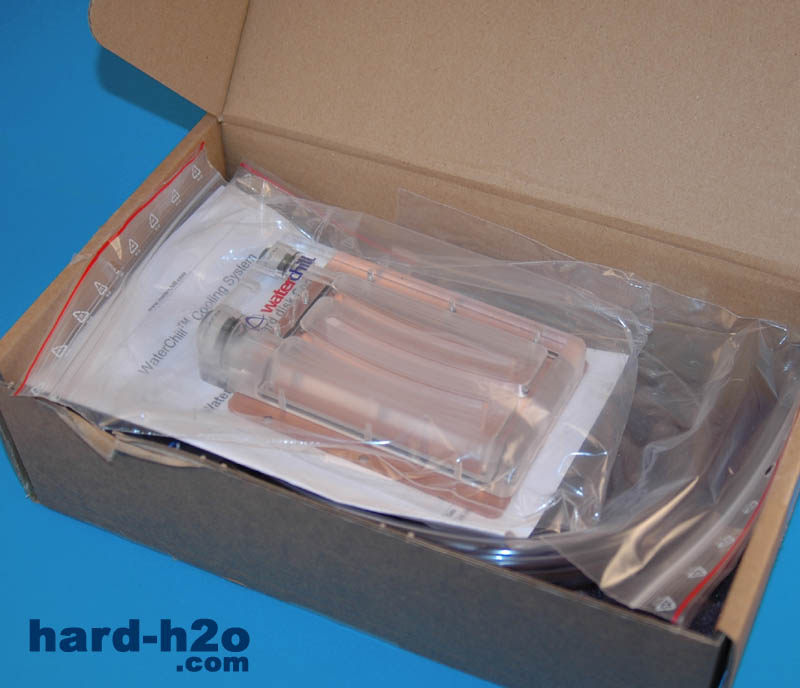

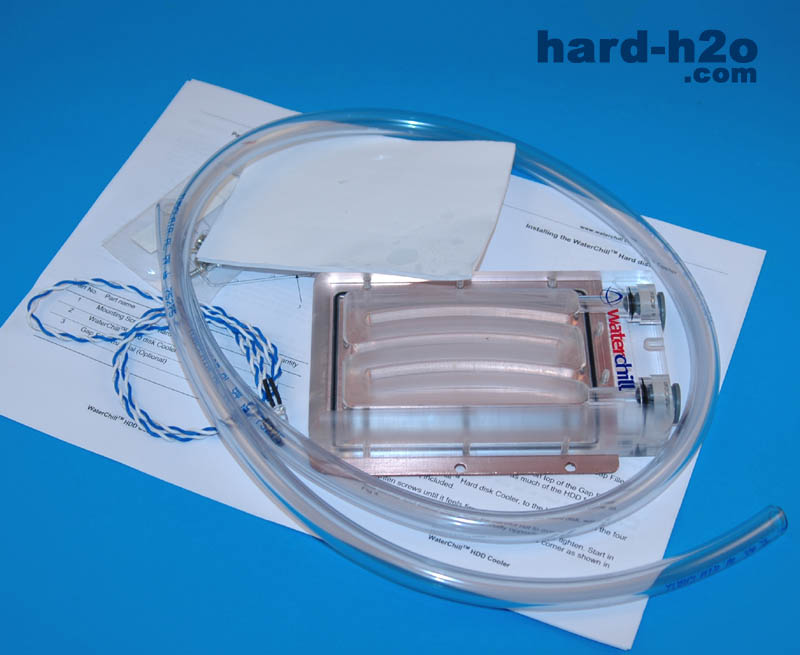

| Vamos a desembalar todo el material. Se nos antoja algo justo el embalaje, sobre todo teniendo en cuenta el "cuidado" que tienen, algunos de nuestros transportistas... | En su interior recibimos el bloque en sí, algo de tubo para la integración en nuestro sistema, un diodo LED, una alfombrilla térmica y las instrucciones de montaje. |
 |  |

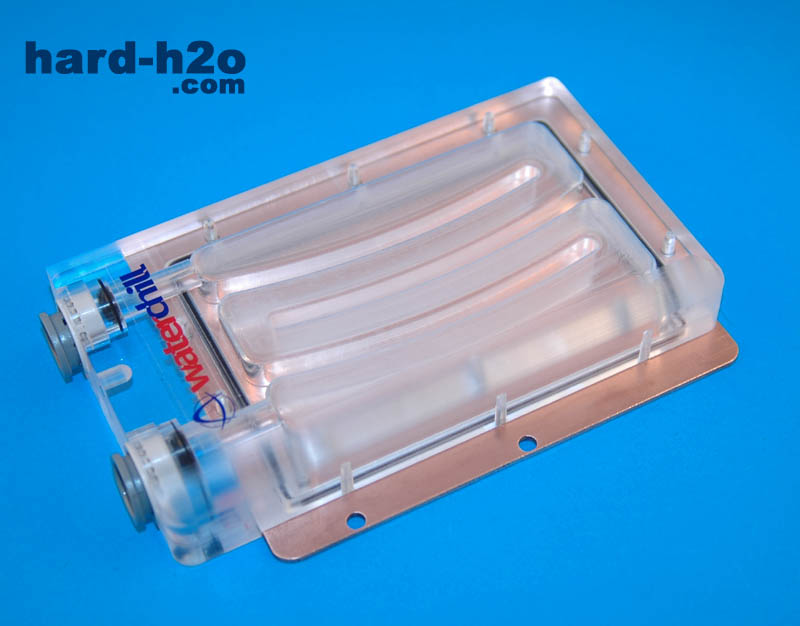

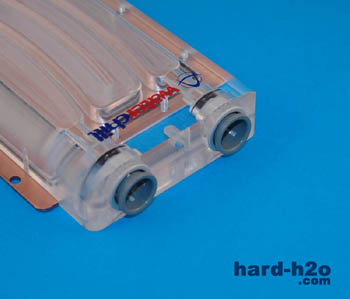

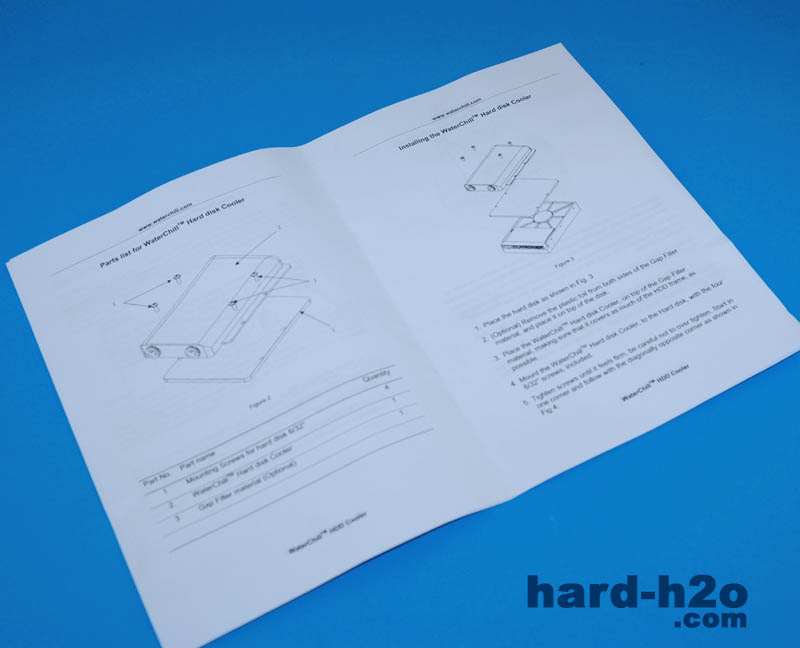

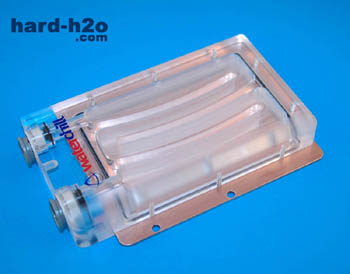

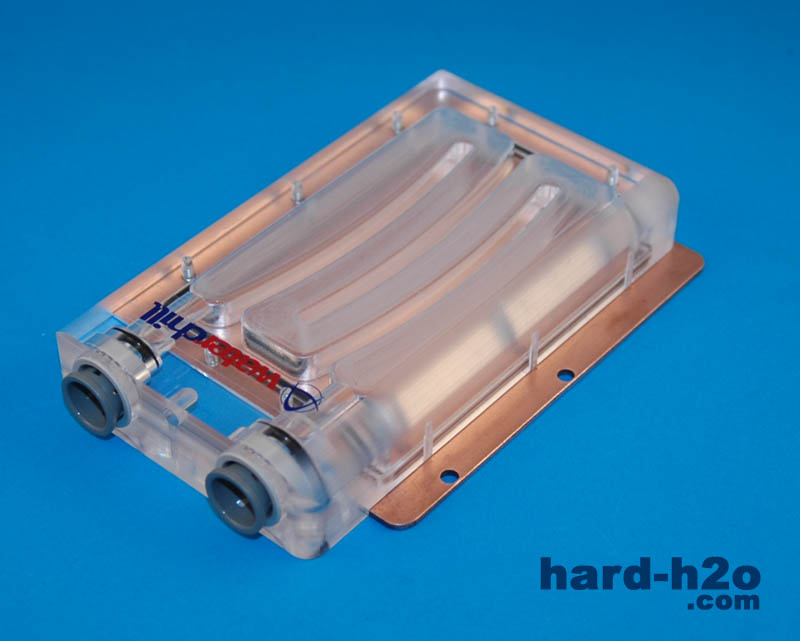

| El manual de instrucciones, sin ser extremadamente detallista, viene mucho mejor detallado que otros que han pasado por nuestras manos. | El bloque en sí se caracteriza por un gran trozo de metacrilato que deja al descubierto el circuito interior, dos conectores de cierre instantáneo, también llamado Plug&Cool, y el bloque de cobre que hará contacto con el disco. |
 |  |

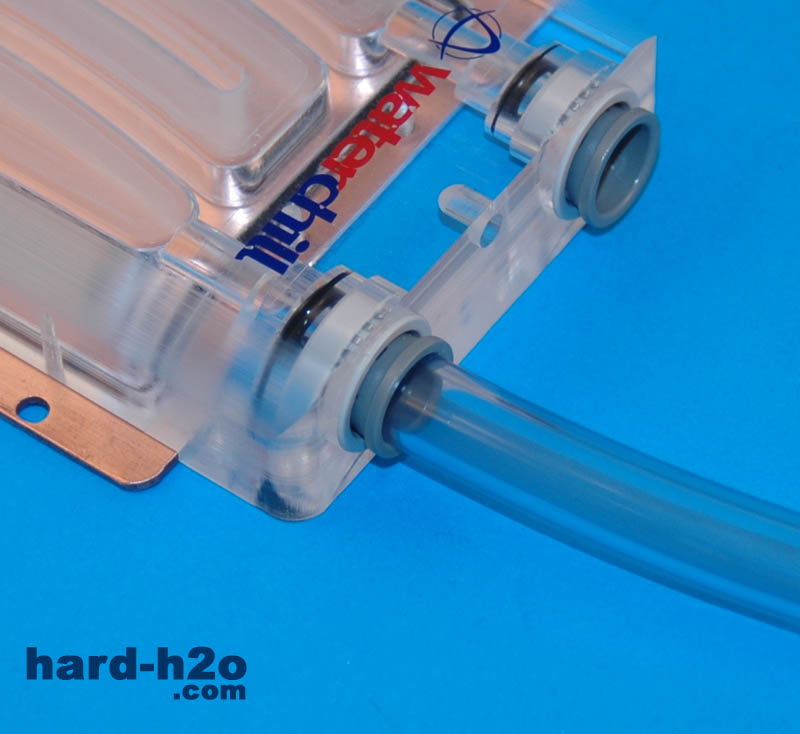

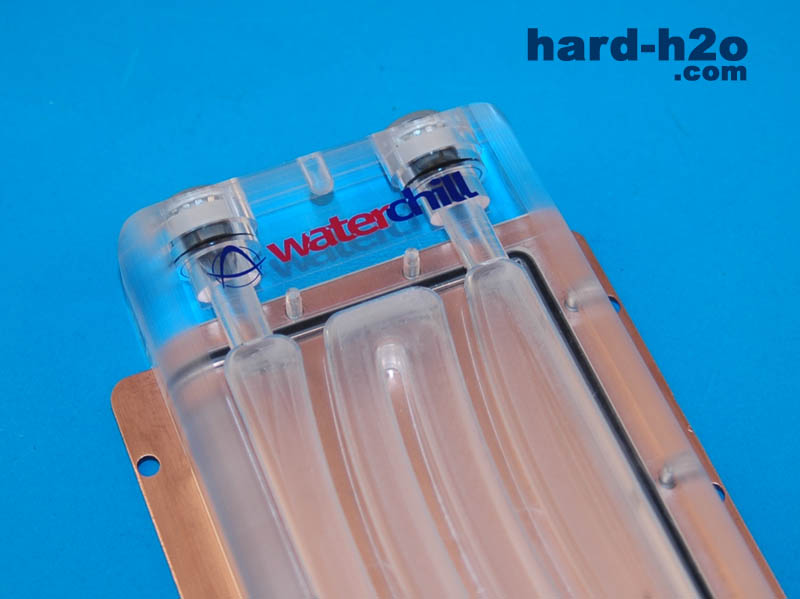

| Como se puede observar, el circuito interior consta de tres giros de 180º, lo cual influirá enormemente en que poseamos una bomba de alta presión, ya que este bloque restringirá mucho el paso del agua. | El sistema de ajuste de los tubos al bloque, si bien es más rápido de usar, exige un corte del tubo muy preciso para evitar pérdidas de agua. |
 |  |

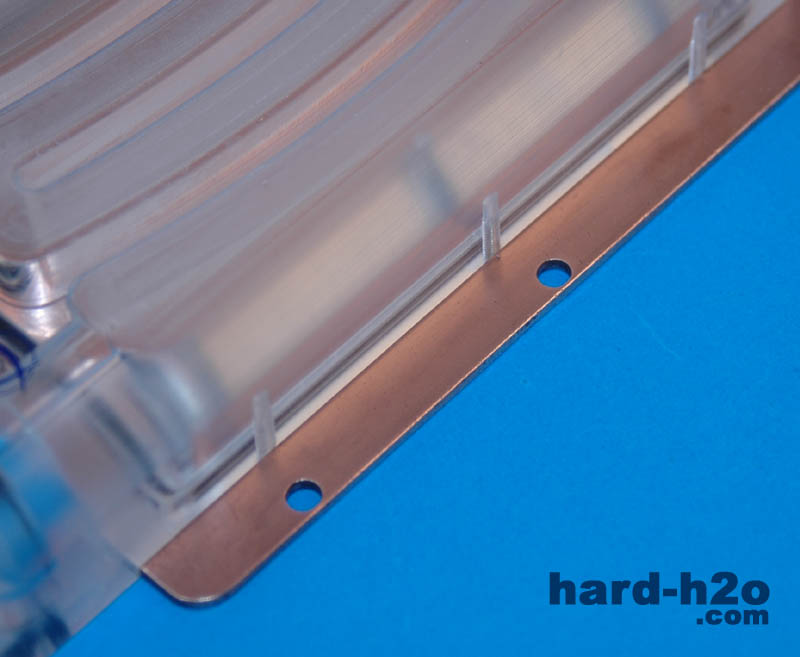

| En la parte superior del bloque de metacrilato viene serigrafiado el logotipo de la empresa y la gama a la que pertenece este producto, así como una pequeña hendidura entre ambos conectores para el LED que acompaña. | Las sujeciones del bloque al disco duro son simples tornillos, para lo cual viene con 4 agujeros preparados a tal efecto. |
 |  |

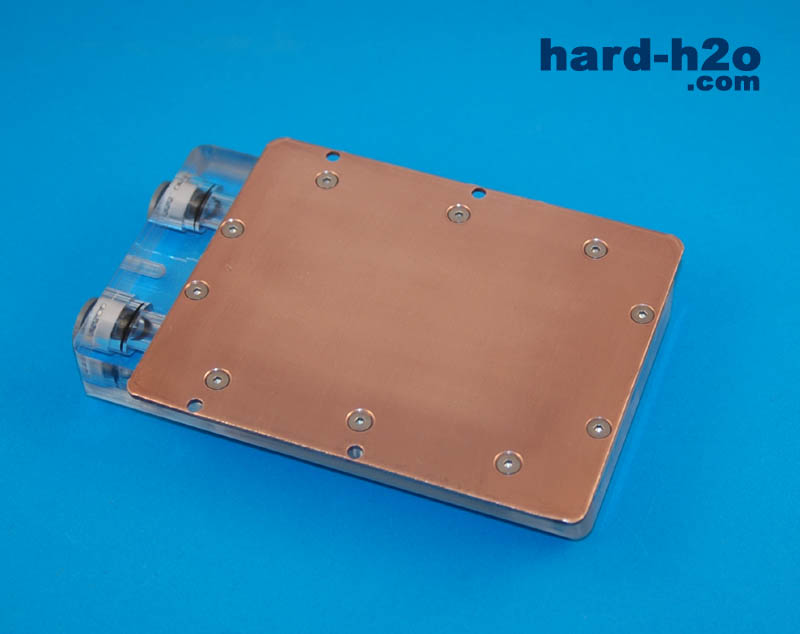

| En la parte inferior, vemos los tornillos embutidos que sostienen el bloque de metacrilato unido al de cobre, así como los 4 agujeros de anclaje a la unidad de disco. | Se puede apreciar que el pulido del cobre, sin ser espectacular, es de muy buena factura, lo cual vendrá apoyado por la alfombrilla térmica. |
Vista en Detalle (Cont.)
 |  |

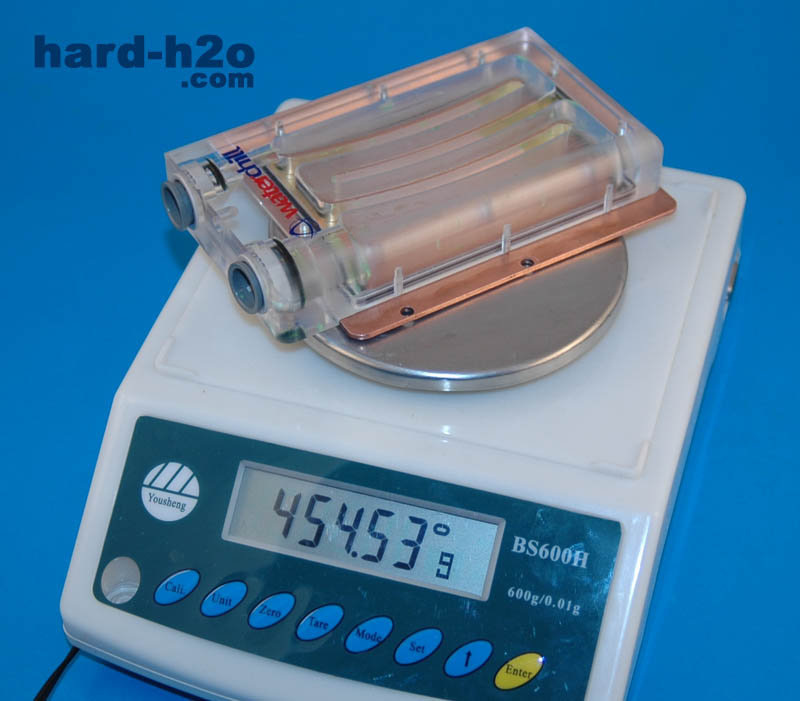

| El grosor del conjunto es de 25mm, lo cual indica que es preceptivo disponer de al menos una bahía libre debajo de nuestro disco duro para poder albergar este bloque. | El tamaño del bloque se hace notar a la hora de su pesado, estamos ante casi medio kilo de bloque (aunque hay disipadores de CPU mucho más pesados). De todas formas, su peso no influye en un posible daño a la unidad, como puede ser el caso de los disipadores de procesador y la placa base. |
 |  |

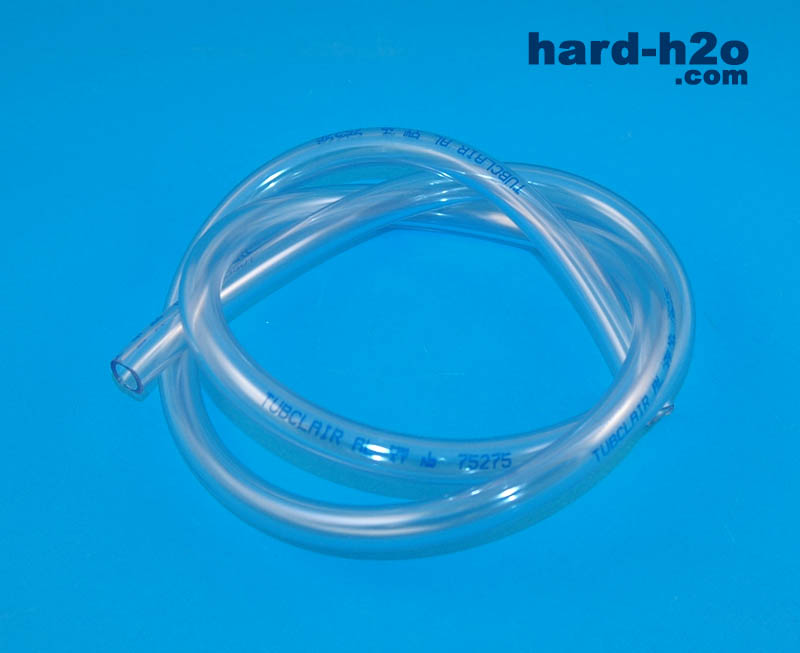

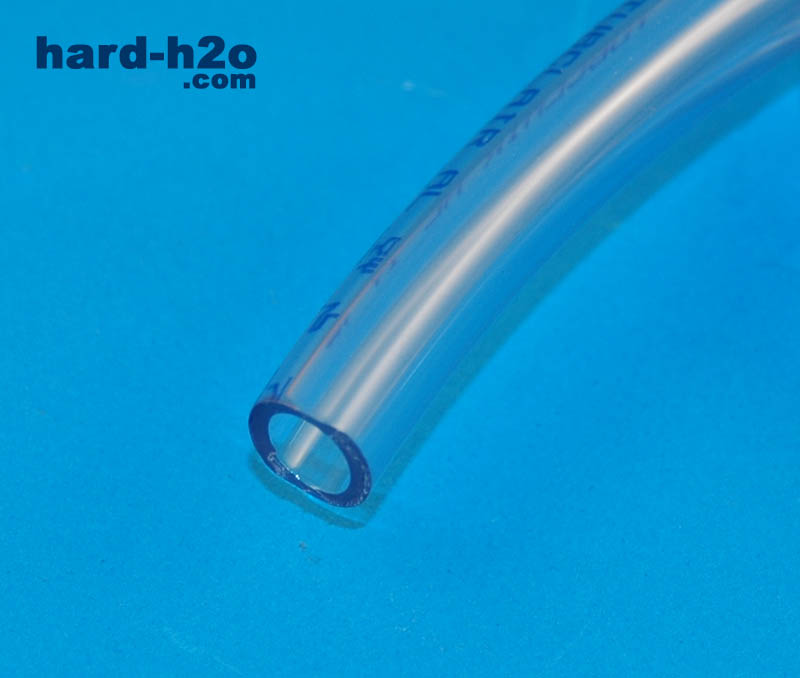

| El fragmento de tubo que se nos suministra para el conexionado del bloque a nuestro circuito es de buena longitud; no tendremos problemas a la hora de incorporar el bloque al sistema. | El tubo es de media pulgada de exterior, o 12'7mm, con poco más de un milímetro de pared. Es un tubo muy común en nuestros sistemas. |
 |  |

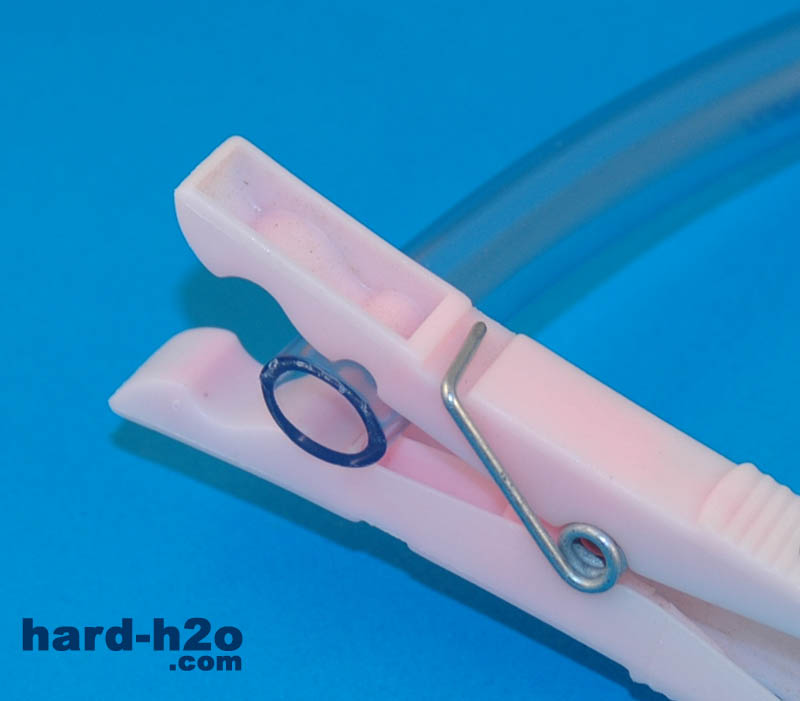

| El interior del tubo es de 9mm, el cual soportará un buen caudal de agua. | El tubo es muy difícil de pinzar; lo cual evitará posibles ahogamientos del sistema, pero también será muy complejo para poder trazar curvas en el recorrido de los tubos. |
 |  |

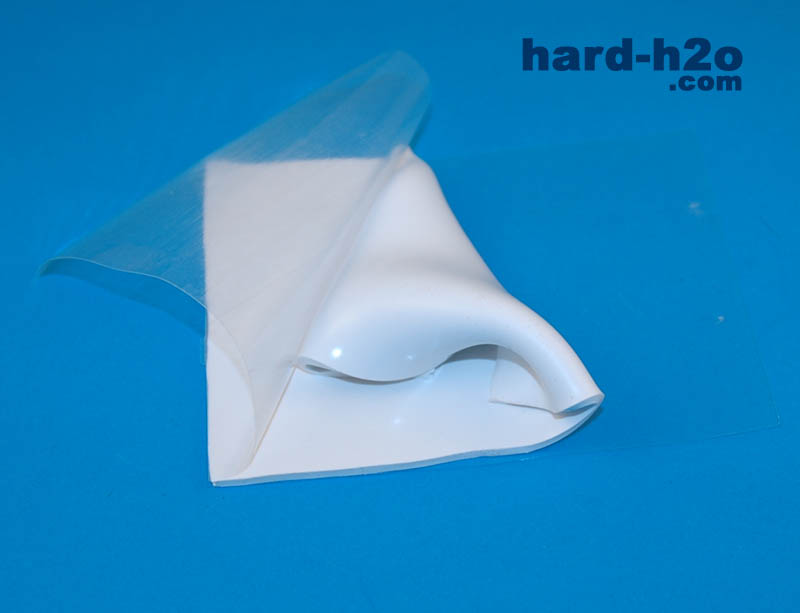

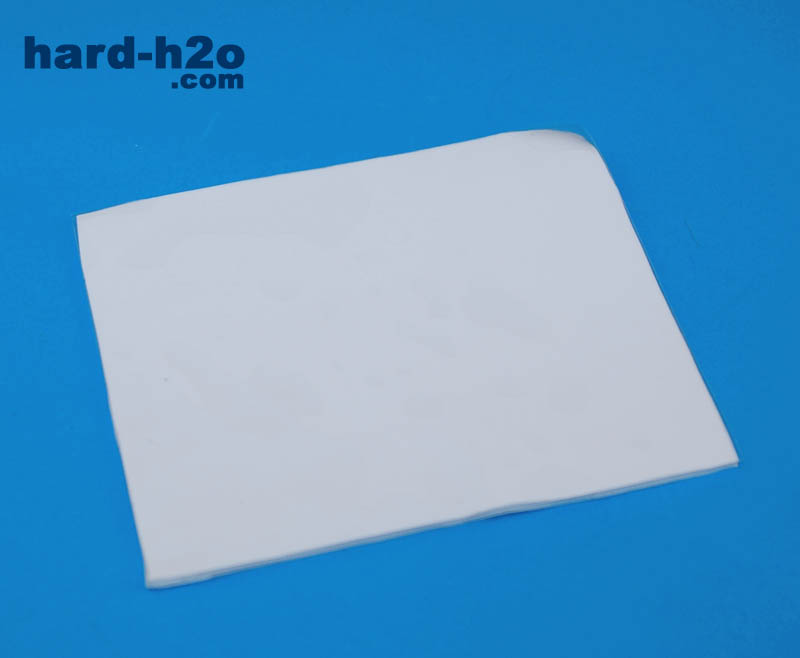

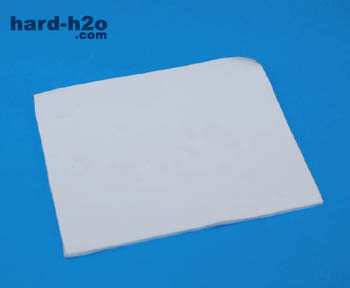

| Este trozo de goma es un compuesto térmico, el cual ayudará a poner la mayor superficie posible de disco en contacto con el bloque de refrigeración. | Para su montaje, quitamos las fundas de plástico protectoras. Como podemos ver, es extremadamente maleable, y se ajustará perfectamente a todo el relieve en la superficie del disco. |
 |

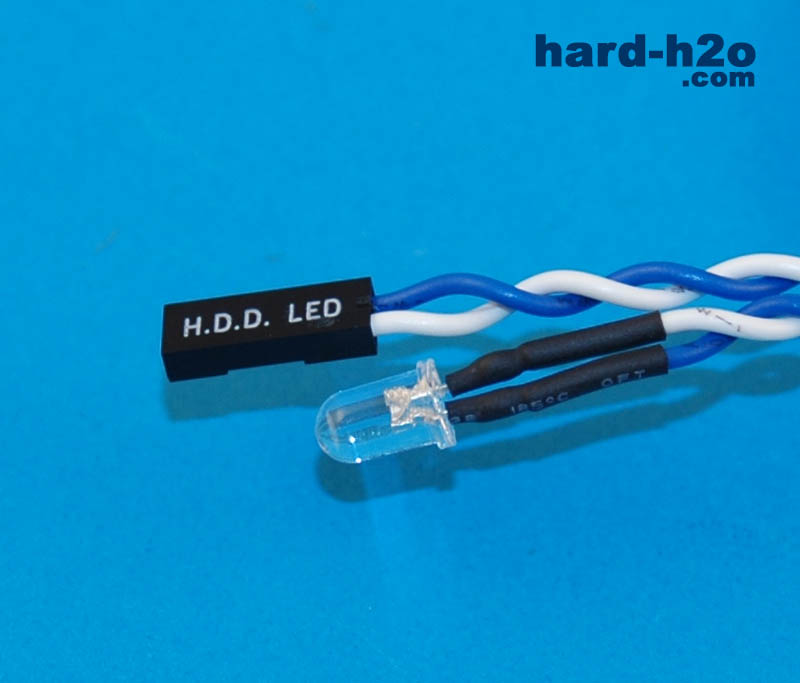

| El led para la iluminación del bloque viene preparado para su uso en el conector de la placa base para la actividad de disco. Si bien es una opción, podemos optar por conectarlo a otro sitio y que quede permanentemente iluminado. |
 |
| Como se advirtió con anterioridad, debemos comprobar el corte del tubo y probar su estanqueidad antes de conectarlo a nuestra unidad, ya que este tipo de conector es susceptible a fugas si no tenemos el cuidado necesario. |
 |  |

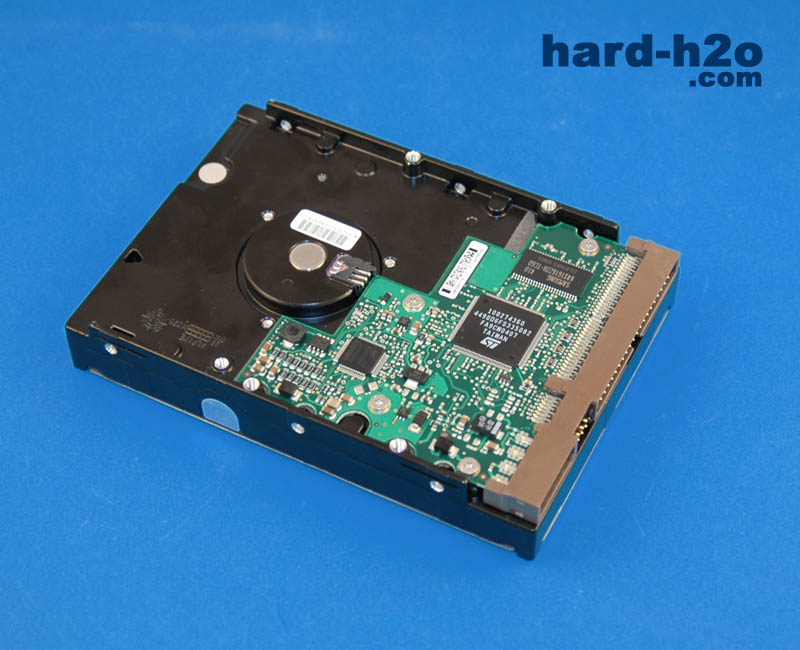

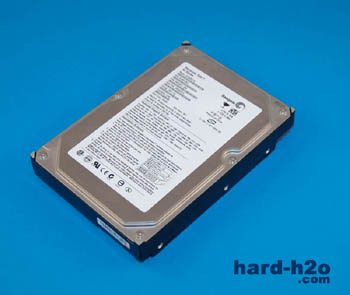

| La unidad que vamos a usar para las pruebas es quizás la más extendida: un disco de la casa Seagate, modelo Barracuda 7200.7, de sobra conocido por todos. | En su parte inferior vemos cómo, no toda su superficie está recubierta por PCB, y dicha superficie presenta muchísimas irregularidades debido a integrados de silicio y otros componentes. |
 |  |

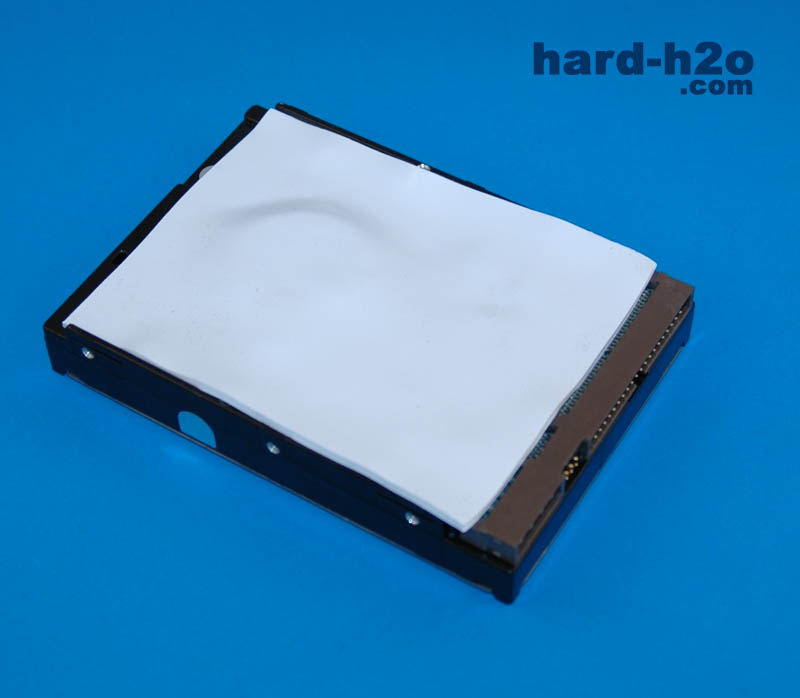

| Si usásemos una unidad de otro tipo, por ejemplo este Seagate Barracuda ATA III, deberemos quitar la pegatina de especificaciones que adjunta en su base, para que el bloque pueda cumplir con su cometido. | Una vez puesta la alfombrilla térmica, procedemos a incorporar el bloque y a sujetarlo a la unidad. |
 |  |

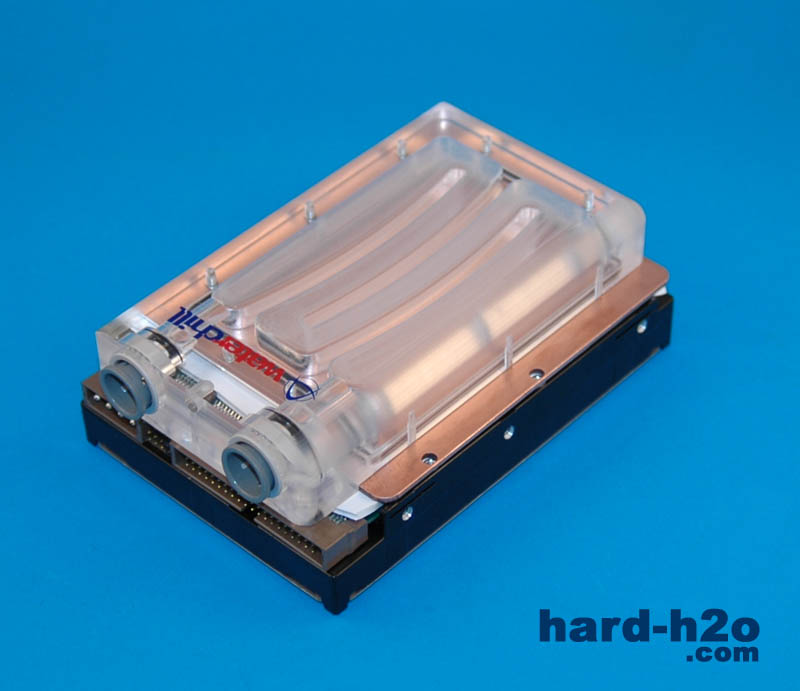

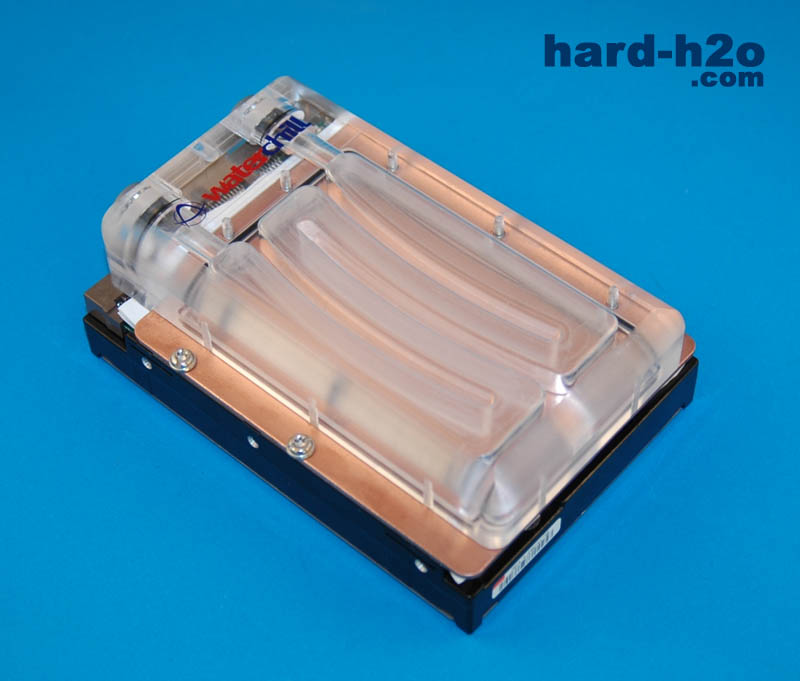

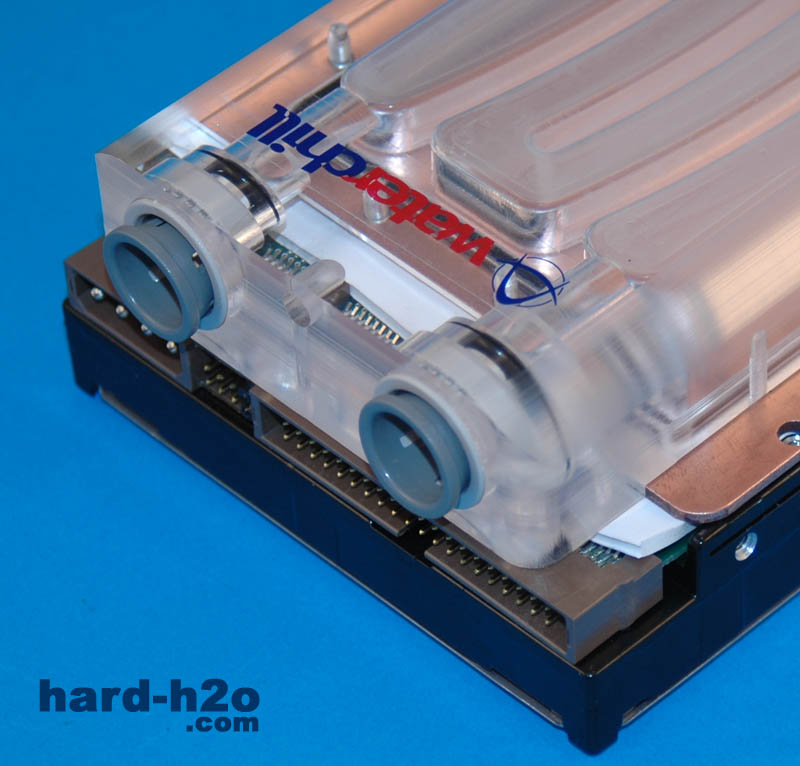

| Una vez superpuesto el bloque sobre el disco, podemos observar que se ajusta a la perfección a las medidas del mismo. Deberemos tener cuidado al manipular ahora el conjunto, pues va a pesar mucho. | Quizás Asetek podría haber recortado un poco la longitud del bloque, ya que nos va a molestar ligeramente a la hora de realizar el conexionado de datos del disco duro. Os recomiendo que uséis cables IDE redondos para ello, ya que minimizarán la interferencia con el tubo de agua. |
Vista en Detalle (Cont.):
 |  |

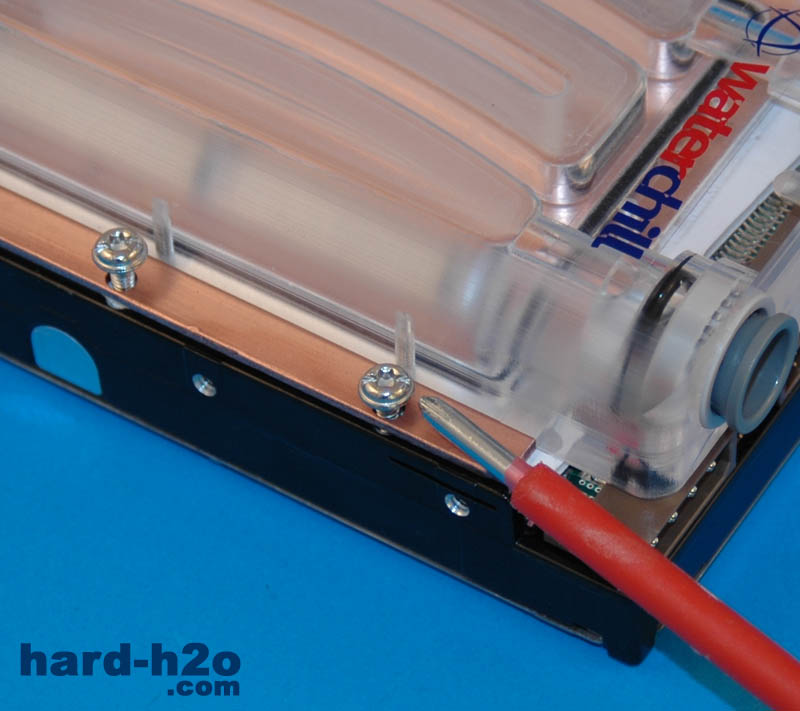

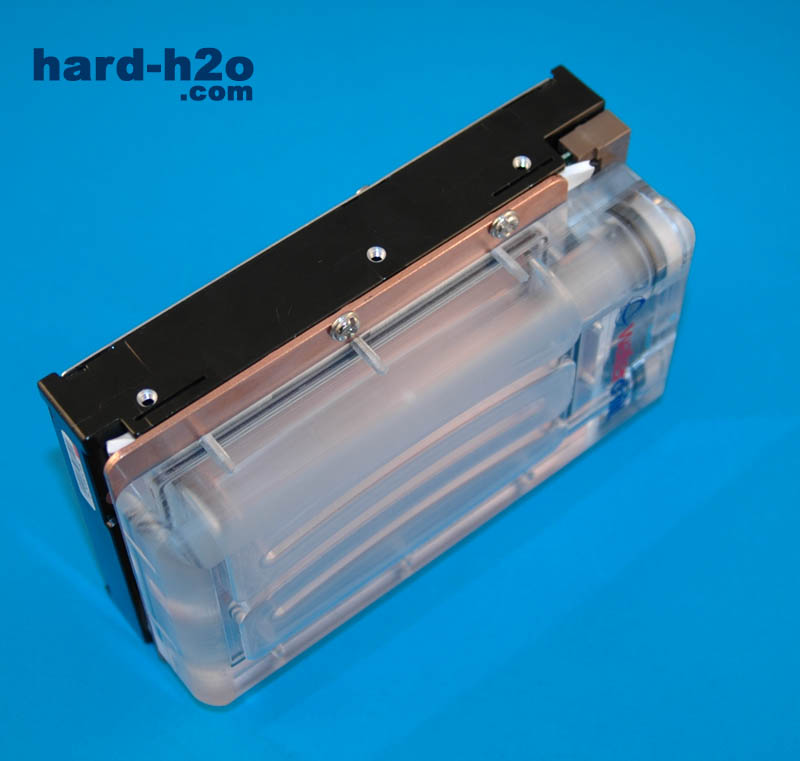

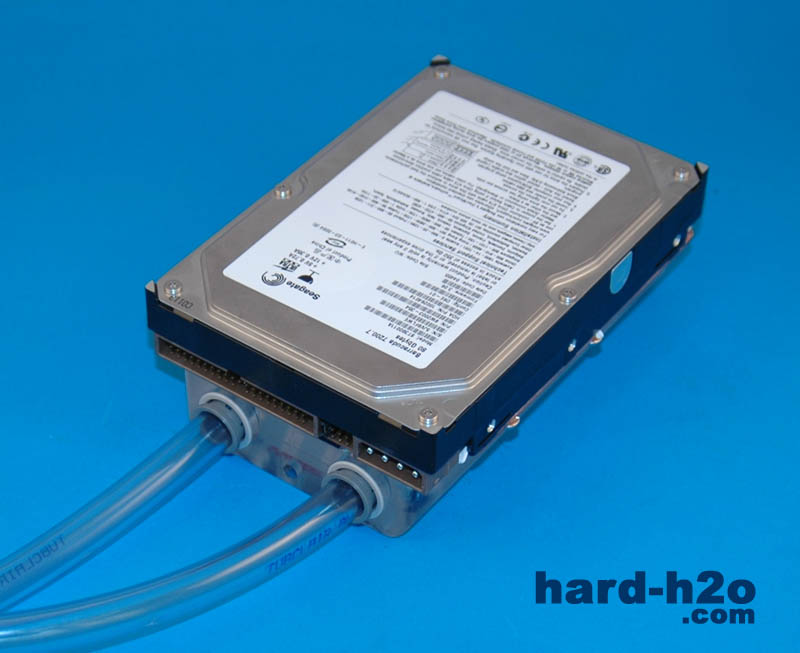

| Necesitaremos hacer un poco de fuerza antes de poder apretar todos los tornillos que sujetarán definitivamente el bloque al disco, ya que el grosor de la alfombrilla térmica, así como la ausencia de agujeros en la misma para que pasen los tornillos, dificultan la tarea. | Una vez ensamblado, como observábamos con anterioridad, nos cuidaremos de poseer una bahía de 3.5" libre, para poder albergar el bloque de refrigeración, dado que su grosor es notable. |
 |  |
| En cuanto a longitud y anchura no deberemos preocuparnos, ya que nunca sobrepasan las medidas del disco duro. | Procedemos al conexionado de tubos al bloque, el cual precisa de la introducción del tubo hasta el final del conector, para a continuación, apretar la pestaña que tiene el conector hacia dentro para su total fijación; a su vez conectamos a nuestro sistema de refrigeración líquida, y nos disponemos a probarlo. |
 |  |

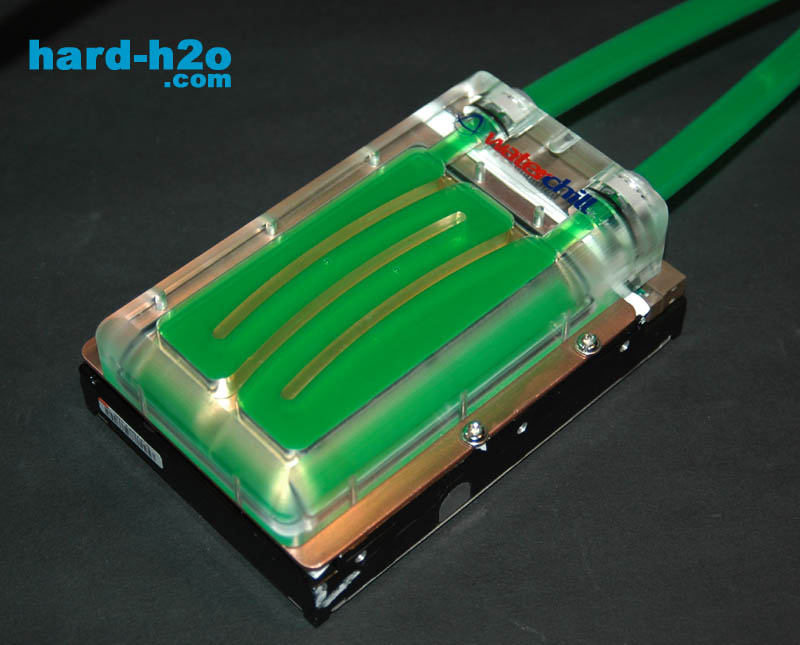

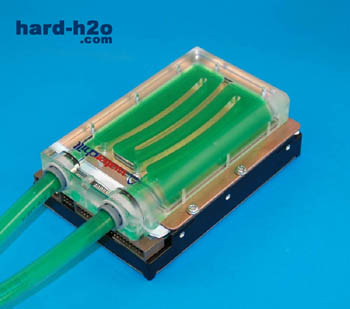

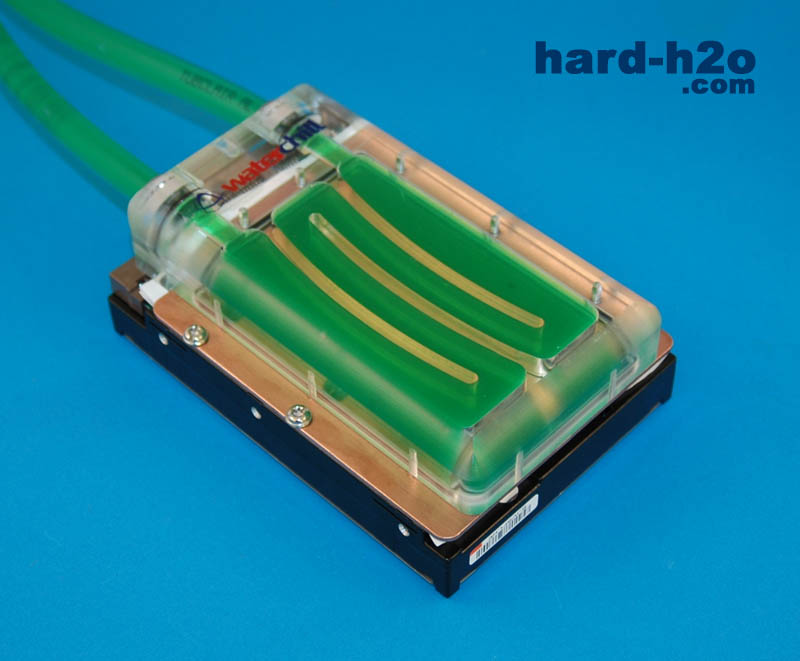

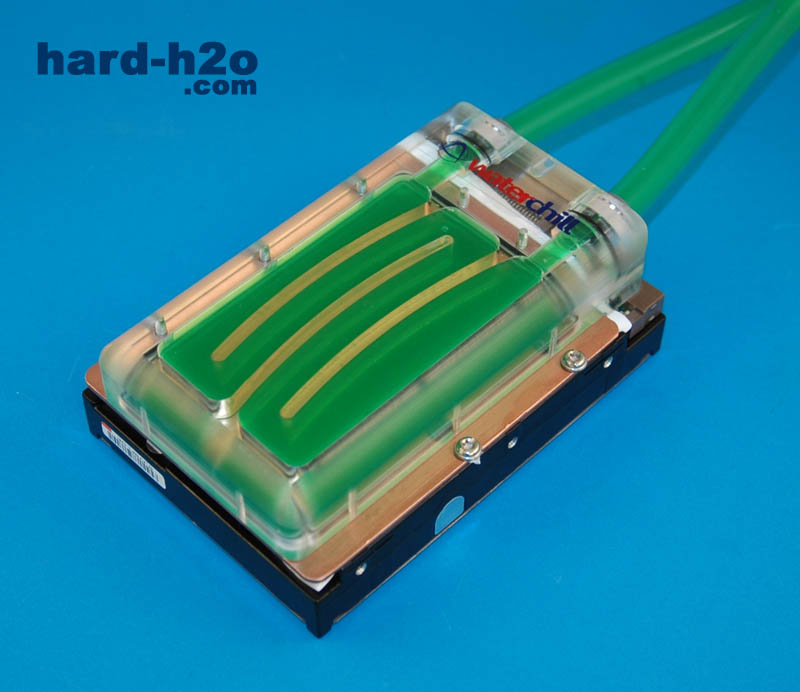

| Usando agua con algún tipo de colorante logramos un bonito efecto al resaltar el circuito interior del bloque, así como intentar apreciar algún tipo de fuga si existiese con mayor facilidad. | Un detalle a agradecer es el buen corte de la alfombrilla térmica; al quedar totalmente oculta bajo el bloque, no nos perjudica la estética. |
 |  |

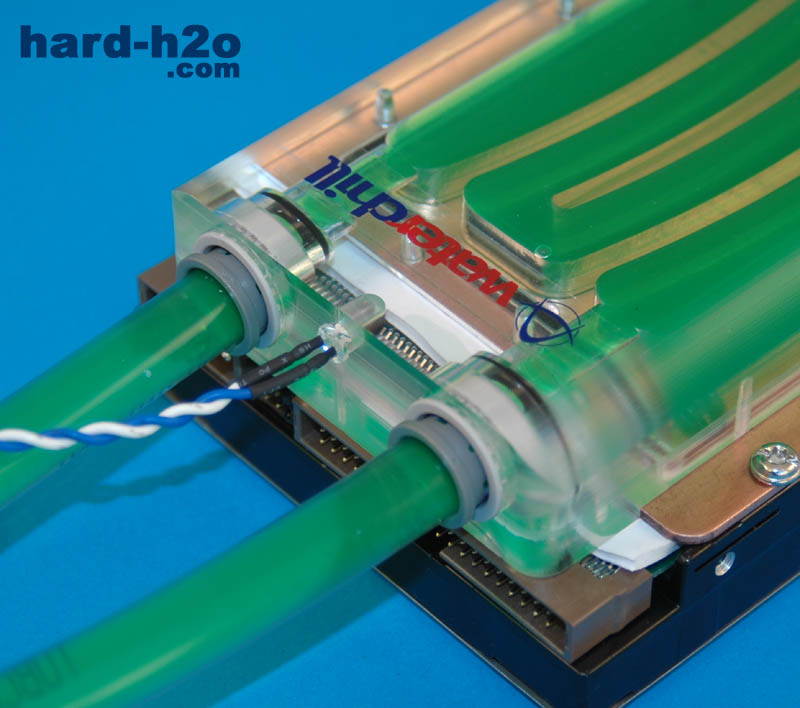

| Una vez comprobado el correcto funcionamiento del sistema, procedemos a las mediciones de temperaturas para cotejar su buen funcionamiento. | Acabadas ya las pruebas, procedemos a probar la parte estética del bloque. Para ello comenzamos añadiendo el diodo LED que incluía el bloque. |
 |  |

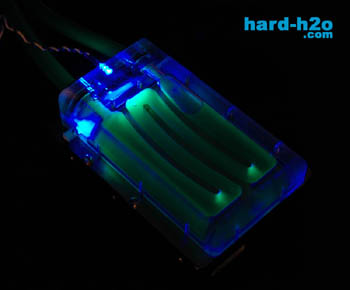

| Para ello, evidentemente, apagaremos las luces... | El efecto logrado con un simple led es enorme, la estética gana muchos puntos de esta manera, si bien vemos que la iluminación no alcanza la misma intensidad en toda la superficie. |
 |  |

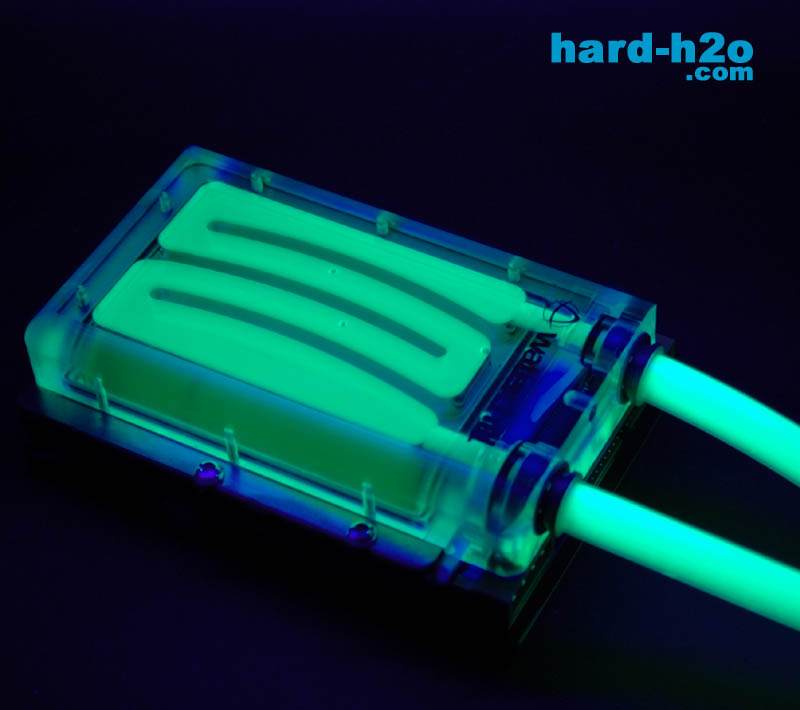

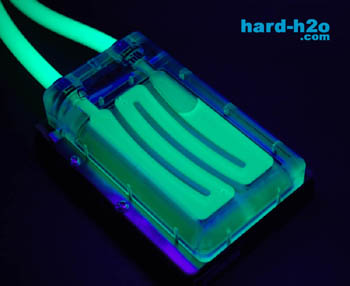

| Aún más mejoramos el sistema, si en vez de usar el diodo LED, usamos agua con reactivo UV y un cátodo del mismo tipo. Se nos ilumina todo el bloque y el agua que circula por él. | Gran aspecto el de este bloque en funcionamiento. Gracias a él no sólo mejoraremos la refrigeración del sistema y alargaremos la vida del disco duro, sino que además daremos un toque modding a una zona muchas veces olvidada. |
Test de temperatura:
Para realizar el test de temperatura conectamos una sonda al lateral del disco duro a un lector de temperaturas y ejecutamos el programa Sandra para poner a pleno funcionamiento el disco duro, de esta manera tomamos la temperatura en full. A continueación dejamos el sistema sin hacer nada y al cabo de 1 hora tomamos la medida en idle. Éstos son los resultados obtenidos:
| | | | |
| - Sin ventilación | 23º | 45º | 62º |
| - Waterchill HD Cooler 3 1/2 Bay | 23º | 26º | 36º |
Conclusión:
| Nos gusta | Puede mejorar |
| Excelente calidad de acabados y construcción | Necesita de una bomba con buena presión |
| Estética conseguida | |
| Muy eficaz en la refrigeración |
Sin duda alguna, la eficacia de este bloque de refrigeración salta a la vista ya en idle, y es más espectacular aún cuando se somete a la unidad de disco a carga de trabajo. El rebajar casi 30º de calor de nuestro disco dice mucho del disipador, así como nos asegura una mejor y más larga vida a nuestra unidad. En relación a esto deberíamos añadir que Asetek no sólo se ha esforzado en realizar un producto eficaz, sino que a la par lo ha diseñado con una estética impecable.
En cuanto a la parte técnica, nada hay más eficaz para mejorar la refrigeración que la pasta térmica; si bien puede provocar pérdidas de garantías en nuestros discos duros. Para ello es de agradecer la inclusión de la alfombrilla térmica, si bien creo que con algo menos de grosor el bloque trabajaría aún más eficazmente. Mencionaremos también la superficie interior del cobre del circuito, la cual es totalmente lisa: algo de rugosidad interior mejoraría también la eficacia, y a cambio reduciría los giros de 180º que produce el circuito en el bloque; ello ampliaría el campo de aplicación de este bloque a bombas de menor presión, las cuales suelen ser más comunes entre los usuarios.
A juzgar por las temperaturas obtenidas en las pruebas, así como basándose en su impecable construcción y apariencia estética, más de uno de nuestros lectores tendrá en mente la compra de este disipador. Realmente es cierto, su función la cumple sobradamente, si bien habría que recabar más detalles. Si buscas silencio, estética, salud para tu disco, hazte con él sin pensártelo dos veces.
Producto cedido por Asetek
| Producto / Enlace |
| Bloque Asetek Waterchill para discos de 3.5" |
| Más información en la página oficial de productos Asetek |
