Patas de Metacrilato Iluminadas
| · Autor: pAto | · Fecha: 30/11/04 | · Publicado por: |
En esta guía vamos a crear 4 patas cilíndricas de metacrilato de altura regulable iluminadas con leds de alta luminosidad. Las patas son una de las partes de una torre que muchos modders descuidan y que pueden dar un toque de originalidad al mod. El hecho de hacerlas por uno mismo y además a un precio muy bajo (concretamente, a mí me costó todo unos 3 ), sin tener que recurrir a soluciones comerciales, las cuales de momento no son convincentes, hace ésta modificación única e imprescindible en todo buen mod.
Listado de componentes necesarios y herramientas:
- Máquina taladradora.
- Corona de madera para la taladradora (el ancho variará según el que queramos para las patas. 3.
- Soldador de estaño.
- Herramienta multiusos (no es imprescindible, pero sí una gran ayuda)
- Un trozo de lija de grano fino.
- Cinta de carrocero.
- 4 Tornillos con cabeza inclinada (ver foto).
- 4 Tuercas para los tornillos (si son de tipo "palometa", mejor).
- 8 leds de alta luminosidad, a elegir color, + resistencias para conectarlos a 5/12v. Blancos (SMD) 1, azules (SMD) 1, rojos, verdes y amarillos a 18 cents. c/u.
- Metacrilato de al menos 3/4mm de grosor. Si vais a una tienda de rotulación os darán retales que van a tirar a la basura... grandecitos.
 |  |

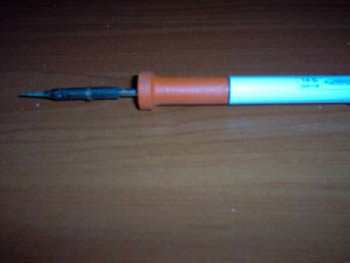

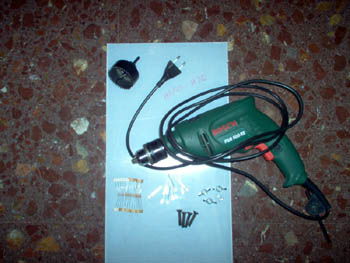

| Vista general de los componentes necesarios. | Si vamos a iluminar las patas, será necesario un soldador. |
 |  |

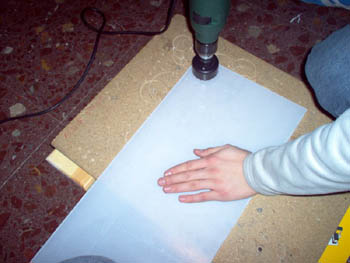

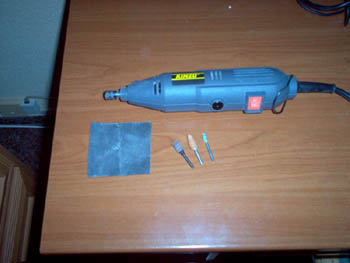

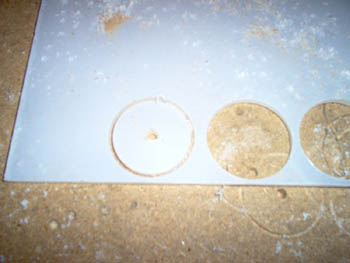

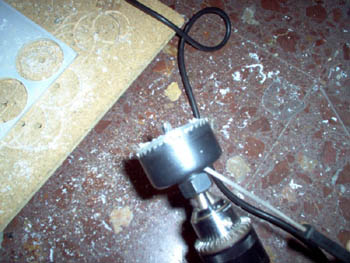

| Nos será de gran ayuda una herramienta multiusos, aquí mi "Kinzo" de 12, va perfecta. Además, necesitaremos una lija de grano fino y accesorios para lijar madera y fresar el metacrilato. | Colocamos el metacrilato sobre una madera elevada para proteger el suelo, montamos la corona en la sierra y taladramos el metacrilato. Cuando estemos llegando al final, descendemos la velocidad por precaución. |
 |  |

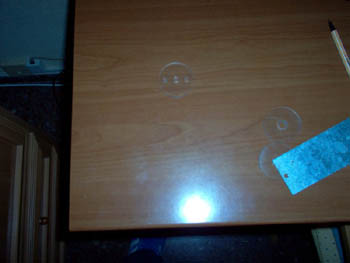

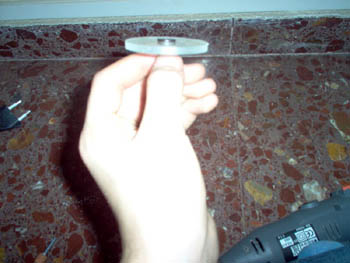

| Para extraer los aros de la corona, ejerceremos presión desde los agujeros traseros de la corona con un destornillador o similar, presionando uniformemente por toda la superfície. | La altura de las patas vendrá determinada por el número de aros que conformen cada una y por el grosor de estos, así que haremos tantos aros como queramos, teniendo en cuenta que son 4 patas. |
 |  |

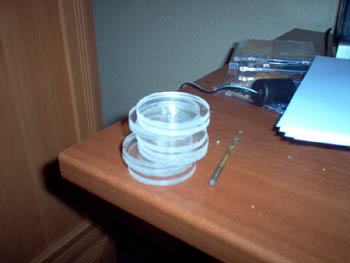

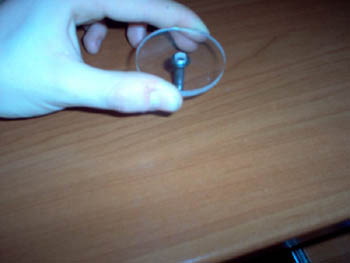

| Con estos tendré suficiente. | El aro inferior de las patas será sobre el que hará contacto el tornillo. Con el agujero que hay actualmente no podemos colocarlo, por lo que tendremos que fresar el agujero hasta que la cabeza del tornillo pueda entrar y no sobresalga del aro. |
 |  |

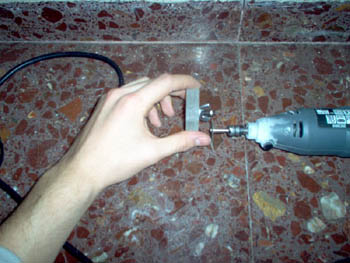

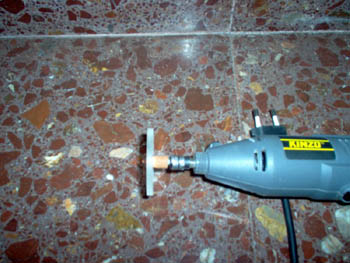

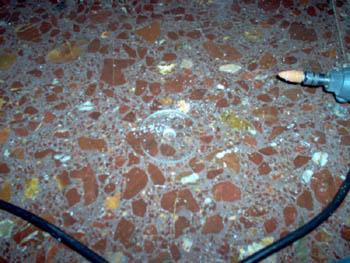

| Con los accesorios para fresar disponibles, agrandaremos el agujero, respetando la inclinación del tornillo. Ojo no os paséis... | Este accesorio nos vendrá bien, pues está inclinado en su extremo. |
 |  |

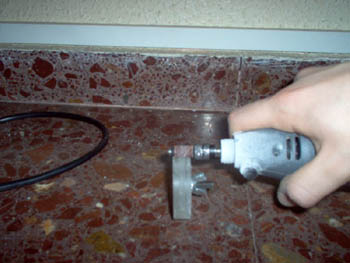

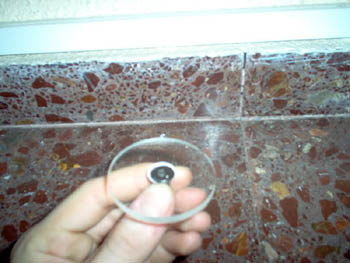

| Sigue sobresaliendo... | Agrandaremos el orificio en su parte exterior con un accesorio un poco más largo pero estrecho, así podremos darle la inclinación deseada e ir girando el aro hasta que encaje perfectamente, como puede verse en la foto. |
 |  |

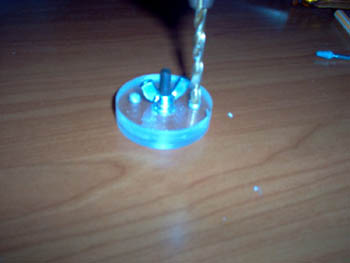

| En el aro superior irán los leds, así que haremos un agujero a cada lado para, más adelante, introducirlos dentro. | Tras varias pruebas, llegué a la conclusión de que la luz se distribuye más uniformemente por la pata si extendemos los agujeros al resto de aros, así que montaremos la pata y taladraremos a partir de los primeros agujeros. |
 |  |
| Ya casi están acabadas las patas. Si queremos hacerlas más altas, tendremos que añadir más aros centrales. Para eliminar las pequeñas diferencias de nivel entre unos aros y otros, utilizaremos el accesorio de multiusos para lijar madera, o bien lijaremos a mano. Ojo, que con la multiusos se deberá lijar en el sentido del cilindro, no hacia el interior. | Perfeccionaremos el resultado con una lija de grano fino. |
 |  |

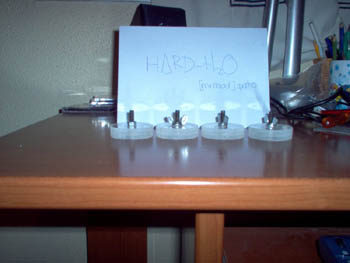

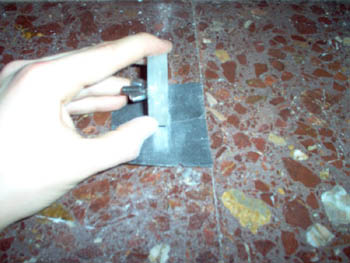

| Aquí tenemos las cuatro patas finalizadas... curioso el reflejo sobre el papel. (tengo que sustituir la tuerca por una como las otras). | Como no pienso aumentar la altura de las patas en más de un nivel, cortaré el tramo de tornillo excedente. |
 |  |

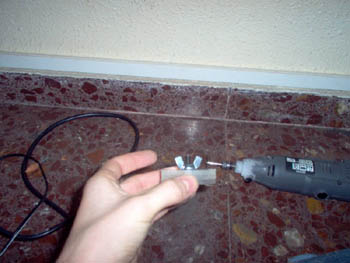

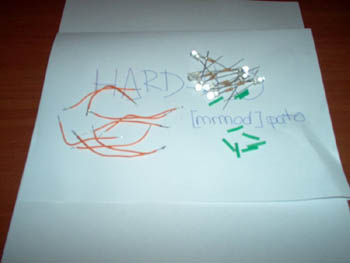

| Comprobaremos que la tuerca puede pasar por el tramo cortado, si no puede, eliminaremos las "rebabas" que haya sobre el corte. | Pasamos al tema de la iluminación. Cogemos 8 leds, a los que soldamos 1 resistencia a cada uno (todas las resistencias en la misma pata). Preparamos 8 cables cortos para unir entre sí los dos leds de cada pata, y pequeños tubos de goma termoretráctil para proteger las soldaduras. |
 |  |

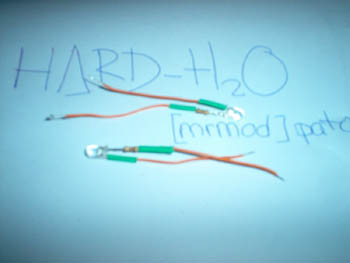

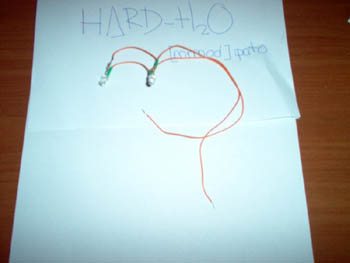

| Soldamos a cada led un cable cortito, hasta hacer así 4 leds. | Y soldamos uno de los leds a otro, incluyendo los cables que lo comunicarán con la pata de su horizontal. |
 |  |

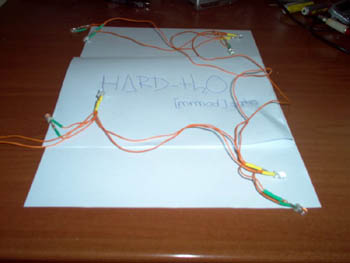

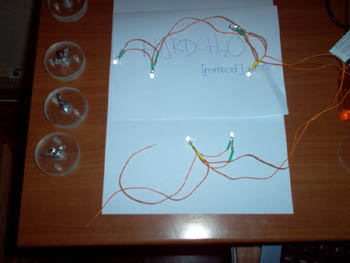

| Hacemos lo mismo con la siguiente pareja de leds, pero uniéndola a la anterior pareja por un cable más largo, pues van a estar más alejadas... (respetar siempre las polaridades, separando en todo momento el circuito sin resistencia del que la lleva). | Y por fin la cuarta pareja, uniéndola con la tercera por un par de cables como los que unían la primera con la segunda, y dejando otro par de cables para alimentar el circuito de las patas. |
 |  |

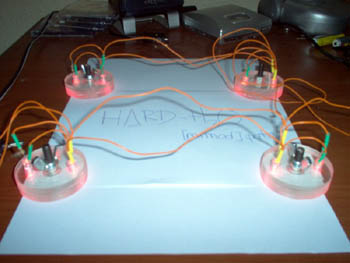

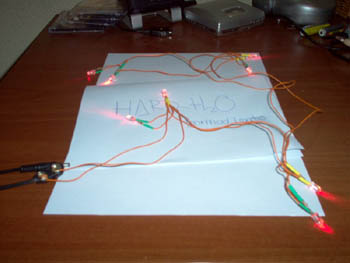

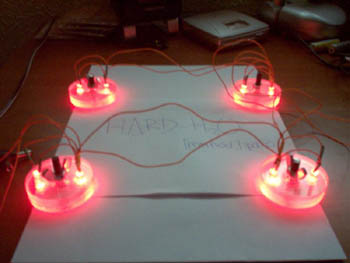

| Probamos el circuito con una fuente de alimentación externa... perfecto. | Así irán montadas las patas... |
 |  |

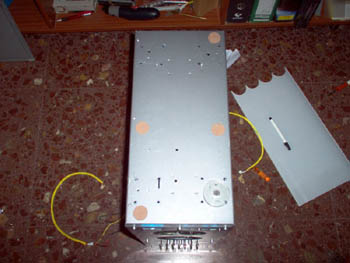

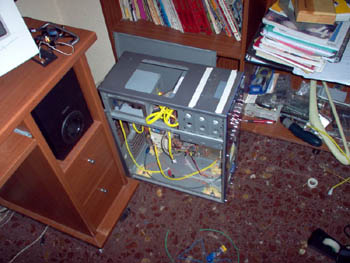

| Sin luz lucen muy, muy bien. | Llega el momento de colocarlas en la torre, se puede apreciar que mi torre (tipo chieftec) lleva abajo 4 agujeros rectangulares sobre los que se colocaban las patas que vienen de fábrica... |
 |  |

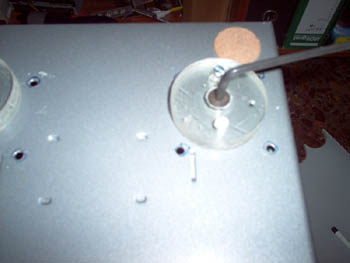

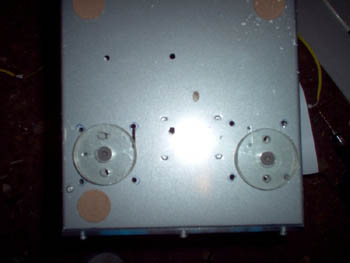

| Agujeros que aprovecharemos para pasar el tornillo principal. Taladraremos sobre la parte inferior de la caja los dos agujeros por los que pasarán los leds, apoyándonos de los que ya tienen las patas. | Una vez hechos los agujeros, procederemos a apretar las patas para dejarlas fijas. Para que no se muevan los aros de las patas y se descuadren los agujeros, podeis introducir un par de tornillos a la hora de apretarlas. |
 |  |

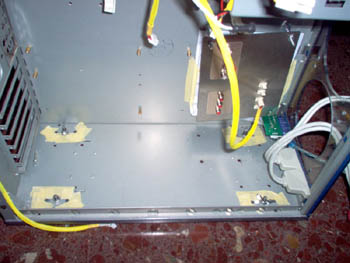

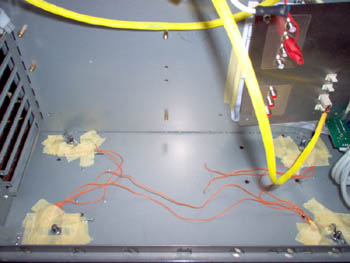

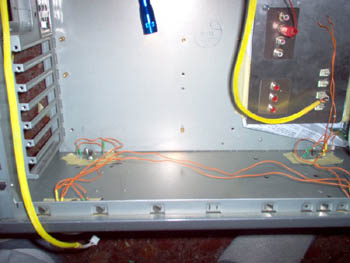

| Una vez fijadas las patas, ponemos cinta de carrocero alrededor de los agujeros para los leds, para aislar la caja de posibles cortocircuitos. | Colocamos los leds... |
 |  |
| Y tapamos todo con cinta de carrocero. | Terminada la instalación, conectamos los leds a 5v (cable rojo) y a masa (cable negro). Si no funcionan, cambiad los cables (el que iba a 5v a masa, y viceversa). Como puede apreciarse, los leds se encienden. Para ocultar el cableado, podemos colocar en la parte inferior de la torre un "doble fondo" de metacrilato pintado por detrás, que además hará efecto espejo, o poner encima una lámina de material insonorizante (los tornillos de las patas tendrán que sobresalir en este caso). En la base de las patas, podemos poner esa especie de "almohadillas" que se venden en ferreterías para que las sillas no rasquen el suelo... |
 |  |

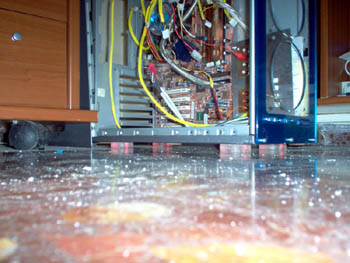

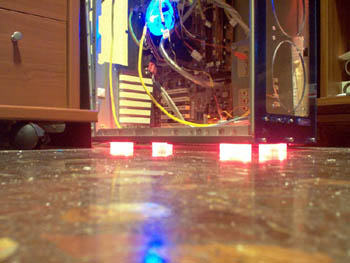

| Y... aquí tenemos el resultado final (falta limpiar un poco el suelo :D) | Sin flash... |
 |  |

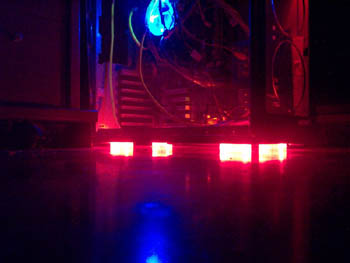

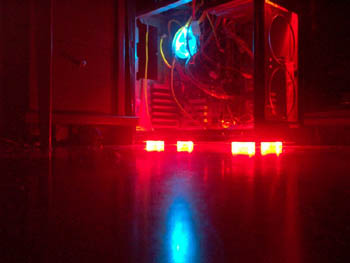

| Y a oscuras. El efecto es impresionante, las patas se iluminan uniformemente... perfecto. | Sobran las palabras... |
Finalizada la guía, podemos concluir destacando la poca habilidad que requiere el mod. Tampoco es exagerado el tiempo invertido (3-4 horas) y el precio final es mínimo. No hemos tenido que recurrir a soluciones comerciales ni a metacrilato de más de 0,5mm, cuyo precio en España es desorbitado.
Hemos añadido un toque de originalidad y espectacularidad al mod con las herramientas que todo modder tiene por casa, personalizando una parte de la caja que muchos de nosotros olvidábamos. Agradecimientos a Luistec por la cámara, y a Ser por prestarme su soldador indefinidamente :D. Saludos... pAtO.
